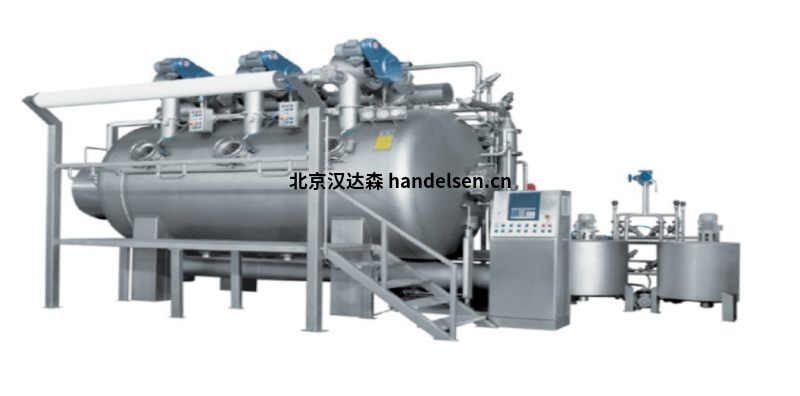

BUROCCO 調節閥用于染色機加注染料

應用方向：主要是用在染色機進料處，即加注染料用



一種紡織用染色裝置的制作方法

背景技術：

隨著社會(huì )的不斷發展，紡織行業得到了迅速的發展。在紡織行業中，會(huì )使用到各種各樣的紡織設備。在眾多紡織設備中，染色裝置是其中重要的組成部分。染色裝置，是對各種面料進行染色的設備。目前市場上使用的染色裝置都是將面料通過滾筒傳動的方式在染缸中傳動，這樣可以對面料進行快速上色，但是在進行染色過程中發現，有些面料在染色過程中會(huì )出現局部未被染上的現象，有的呈點狀，有的呈塊狀分布，如果進行多次的染色，雖然能夠解決這樣的問題，但是面料的染色質量會(huì )受到很大的影響，而且費時費力，生產效率不高。傳統的染色裝置只能進行單一顏色的染色，在需要進行混合染色的時候，需要實現進行染料的調配，這樣操作起來也比較麻煩。





技術實現要素：



本發明要解決的技術問題是：為了解決上述背景技術中的現有技術存在的問題，提供一種紡織用染色裝置，結構簡單，通過噴淋組件可以彌補面料上沒有被染色地方，避免重復染色對面料染色質量的影響，通過中轉桶可以實現不同顏料的配置，快速實現不同顏色的染色，提高整體染色裝置的染色效率。



本發明解決其技術問題所采用的技術方案是：一種紡織用染色裝置，包括機箱、導料輥、導料管道、熱交換器、循環泵、第一加料桶、第二加料桶、中轉桶、進料調節閥和出料輥；所述的機箱內水平設置導料管道，所述的導料管道一端設置導料輥，所述的出料輥設置在機箱上端角落處，所述的機箱一側通過管道連接熱交換器一端，所述的熱交換器的另一端連接循環泵一端，所述循環泵的另一端通過管道連接中轉桶，所述的循環泵與中轉桶之間管道上還連接第一加料桶，所述的第二加料桶通過管道連接中轉桶；所述的第一加料桶、中轉桶與第二加料桶的管道上均設置進料調節閥。



Burocco  EURO系列控制閥是一種通用型閥門。該精確加工的塞子和座圈提供了良好的控制能力。塞子在其上部有引導作用。它們是特別適用于中/輕型設備的調節。該產品是在中/輕型設備中進行調節的。

EURO系列控制閥是一個簡單而有效的控制方法的最佳選擇。





閥門選型:



控制閥門的正確選型是控制設備實際中的一個重要環節。實際上，如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制。為達到良好的調節性能，應使閥門在其整個行程的中間部分運行。閥門選型時采用的流量值應為設計期間的最大估計值，發明我呢在1.2-1.6之間。采用以下閥門流量系數進行閥門選型計算。每種規格的閥門都有一個特定的流量系數，具體件“技術規格表



注意：KV指流量系數于公制單位的換算比值，為CV:1.17







布魯克EURO系列控制閥可控制多種流體：蒸汽、過熱水等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。



根據客戶要求，可將閥門用于特殊領域







本產品適用于稀質流體 該系列閥門可配套多種閥塞，根據要求自由組合。

尺寸:         （DN）DN 15 — 100



壓力等級:    PN16，PN40



連接:            法蘭UNI / DIN PN16，PN40



類型密封:     軟（VI級）金屬的   （Class IV-V）



特征:            百分率（eqp％）



動作 :            氣動膜片（最大供應3bar）



溫度:              范圍為-20至+ 205°C







工作控制方式



-2V-NC常閉（空氣打開，直通閥）



-2V-NO常開（空氣關閉，直通閥）



尺寸



-DN15-DN50



壓力等級



-PN16



閥體材料：



-球墨鑄鐵 GS400-12(環氧清漆)PN16



閥座



-AISI316L不銹鋼



連接方式



-法蘭 PN16-凸面（RF）UNI2229



上閥蓋



-符合AAISI420標準鋼



閥塞



等百分比、線性。



AISI 316L 帶PTFE-PTFE/GG插芯（軟質密封）



AISI 316L帶高性能聚合物插芯(HPP)



自調節填料箱



STD-“V”形環+PTFE  +石墨環



LTS-純PTFE “V”形環+ PTFE  +加強石墨環



支架



-球墨鑄鐵 GS400-12(環氧清漆)



伺服控制器



-采用沖印印板（環氧清漆）正反向氣動作用力（最大 2.5bar）



-規格：S.200、S.275、S.340、S.430



-標準彈簧范圍：3-15psi、6-18psi、6-30psi



-電流設備：行程指示器



-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。



壓差△P



請參閱表“技術規格”



密封等級



-符合UNI EN1349標準的規定



-軟密封VI級



使用限制



-采用球墨鑄鐵閥體的閥門：最低溫對-5℃，最高溫度200℃；



蒸汽最高壓力12bar，室溫時誰的最高壓力16bar



填料箱規格



控制閥填料函類型的選擇取決于流體的特性，其壓力和溫度。 對EURO系列的閥門，我們有兩種填料箱。



標準填料箱（STD）。



由PTFE填料中的“ V”形環，石墨環和帶密封件的上導板組成。 可使用至180°C，并結合軟密封塞。



高溫（HTS）填料箱。



由PTFE填料中的“ V”形環和增強石墨填料中的環組成。



可使用至200°C，并與軟密封塞或高性能聚合物結合使用。
