Murr elektronik網絡(luò )技術卓越

“具有系統的創(chuàng )新自動化。” 對于HandlingTech Automations-Systeme GmbH，口號說明了一切。常務董事約格·赫策爾（JörgHutzel）的家族企業于1994年在父母的地下室翻新零件業務中作為自動化的新手成立，現已發展成為名副其實的機器人技術公司。如今，來自斯圖加特南部Steinenbronn的自動化專家在機器人自動化領域已廣為人知，并致力于根據其標準機器人單元創(chuàng )建特定于客戶的解決方案。



從入門級的機器人單元開始，HandlingTech可以為客戶提供所有服務。在他們的產品上，天空是極限，這反映在公司的座右銘中：“越有挑戰性，就越好”。作為系統合作伙伴，公司可以將項目從一張白紙上拿到系統的實現。它的服務范圍從咨詢和計劃到設計，組裝和廣泛的售后服務。“我們的根源是特殊的機械制造?？蛻?hù)只希望我們提供解決問題的解決方案，” HandlingTech負責銷售和營銷的GregorGroßhauser強調說。



高性能和引人注目的

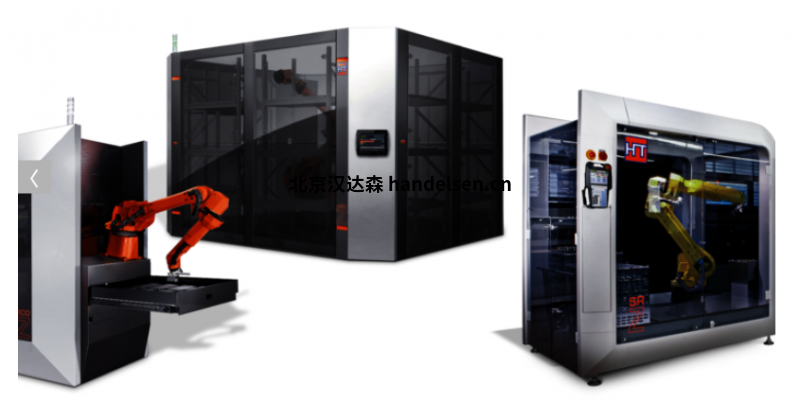

HandlingTech的自動化系統可以使工業過程序列完全自動化，既可以作為獨立機器，也可以作為機器改編。模塊化系統可輕松經濟地滿足客戶對機器的特定要求。從標準系統到具有補充過程和自動化零件進給的高度復雜的系統，幾乎沒有任何限制。



機器人單元不僅靈活，而且真正引人注目。該公司以周到的系統外觀和功能引以為傲。他們已經獲得了多個工業設計獎，包括著名的創(chuàng )新設計iF產品設計獎，這使其在市場上具有獨特的地位。



久經考驗的合作伙伴關系

對于自動化組件，該公司依靠外部合作伙伴為他們提供經過時間檢驗的，面向未來的解決方案和系統。全球分散式自動化技術公司Murrelektronik GmbH多年來一直是HandlingTech的可靠合作伙伴。



HandlingTech的電氣設計師Marco Balzuweit表示：“這項合作是通過使用Murrelektronik的Exact配電箱將來自現場傳感器的數據引入控制柜開始的。隨后是各種電源的實現-目前，我們正在使用Emparro開關電源。最近，HandlingTech決定將Murrelektronik產品用于控制柜的I / O分配器，我們選擇了Cube20S I / O系統，該系統將數字量輸入和輸出組合到一個單元中，并帶回總線節點。利用了Murrelektronik廣泛的連接技術產品。”



緊湊且價格適中

自2019年初以來，Murrelektronik開關已安裝在HandlingTech的標準機器人單元中。“開門器”是Xelity 8端口非管理型交換機。用于電源連接的推入式端子簡化了各個開關的接線。設備優先考慮PROFInet協議，因此優先選擇PROFInet數據而不是以太網數據。Xelity交換機可以以高達100 Mbit / s的速度傳輸數據包。



HandlingTech生產部門的電工和電氣設計師Henning Schultz一眼就看到了Xelity交換機的銷售情況：“ Xelity 8端口的緊湊設計非常出色。它們的小尺寸使其可以很容易地安裝在電源旁邊，接觸器或繼電器，而不必在DIN導軌上或電纜槽中留出額外的空間，我也發現按入式接線端子非常實用，因為許多競爭者仍然有一個帶有螺帽的附加插頭，這使連接變得復雜。 Xelity交換機的功能和價格使其成為一門全面的產品。”



新工廠不僅配備了Xelity開關，而且在改造過程中還配備了舊工廠。許多較早的工廠都已將以太網作為標準設備，但尚未配備總線系統，因此HandlingTech的電氣工程師已根據客戶的要求在改造過程中反復集成了這些交換機。Murrelektronik銷售工程師Nancy Locher補充說：“在改造中，空間通常是限制因素。Xelity開關的緊湊性在這里是一大優勢。”



每個系統兩個開關

亨寧·舒爾茨（Henning Schultz）：“我們?yōu)槊總€(gè)機器人單元提供兩個Xelity交換機標準，以便在可能的情況下分隔以太網和PROFInet。即使只占用了四個或五個端口-在最高擴展階段，我們都需要它們。這也很重要對我們以及控制柜制造商來說，要有一定的設計標準。Murrelektronik開關現在已成為我們幾乎所有安裝的一部分。”



工業PC，機器人以及安全和遠程維護系統通過控制柜外部的以太網TCP / IP接口連接到交換機，因此無需打開即可進行維修工作。這意味著大多數端口已被占用，剩下一個或兩個端口作為備用空間，用于測量單元中的任務。





八和八不是十六

當涉及大量數據時，Xelity交換機可以達到其通信限制。這就是Murrelektronik的Tree16 TX非管理型交換機發揮作用的地方。16端口非管理型交換機具有兩個千兆以太網上行鏈路端口和14個快速以太網下行鏈路端口。



Murrelektronik交換機產品經理Dennis Zimmer解釋了這16端口交換機與競爭對手的解決方案之間的區別，該解決方案由兩個相互連接的8端口交換機組成：“您會(huì )認為8和8是16。但是絕對不是這種情況。在這種情況下，兩個8端口交換機之間的連接并不是為處理大量數據而設計的，我們的設備是帶有匹配控制器芯片的純16端口交換機，復合交換機可能會(huì )更便宜，但我們的16-端口開關可靠并且具有必要的電源。” HandlingTech的Marco Balzuweit強調說：“ Murrelektronik的16端口交換機沒有出現任何故障。”



尤其是在特殊的機器解決方案中，將多個大型機械手和處理模塊連接在一起，在某些情況下，總是需要在非管理型16端口交換機上使用千兆端口。一個示例是用于軸加工的大型系統，其中機床位于HandlingTech的兩個機器人單元之間。



第一個機器人站的任務是從柵格箱中取出工件并裝載機床。工件通過網格箱送入系統，網格中隨機放置軸。機器人使用基于點云的路徑規劃來抓取組件?；趤?lái)自網格框上方的視覺系統的數據生成點云，以計算機器人抓取器的最佳接近點。該機器人配備了可互換的抓具系統，可以用磁性抓具拾取部件并將其放置在對齊的剪貼板上。然后加載工具以加工零件。后續單元中的機器人從工具上卸下已加工的軸，并將零件直接包裝到帶有泡罩層的紙箱中。



攝像機數據將在單獨的計算機上自主處理。在該系統中，16端口交換機負責機器人系統之間的通信。兩個千兆位端口確保與更高級別的控制器進行通信，而其余的100 Mbit端口則從單元中的各個參與者收集數據。



強大也支持

Henning Schultz還將Murrelektronik視為另一個重要領域的資產：支持。“如果我有技術問題或問題，我可以迅速打電話給產品工程師或應用工程師。在特殊的機器結構中，還可以通過交貨時間贏得訂單，因此立即響應很重要。當我需要快速幫助時，非常重要。 ，我可以在Murrelektronik獲得。此外，Murrelektronik僅發布面向市場的產品。”



Murrelektronik產品經理Dennis Zimmer回應說：“當產品即將完成時，我們會(huì )將其帶給客戶以獲取他們的反饋。我們提前將Xelity開關提供給HandlingTech。我們的客戶最了解產品要求，并告訴我們什么是好的，可以改進的地方。這是與客戶共同開發的。”
