ROEMHELD 數控機床5軸機械虎鉗WS5.4502MCP/Z 系列同心夾持機械操作

概述

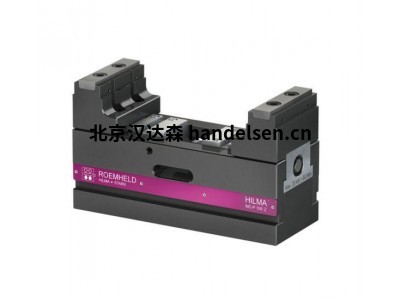

MCP 系列五軸虎鉗具有最佳功能，允許在多面加工時不受限制地使用刀具。Z 系列 MCP 虎鉗的尺寸與標準定爪虎鉗相似，但采用了我們的精密自定心機構。同心虎鉗有兩個活動鉗口，可在回轉工作臺的精確中心進行夾緊。 有以下四種尺寸，卡爪寬度如下：

40 毫米

60 毫米

100 毫米

125 毫米

MCP 系列是我們高精度 MC 虎鉗系列的進一步改進。這些新型虎鉗結合了非常緊湊的全封閉設計和獲得專利的滑爪設計。由于調整主軸安裝在外殼上部，夾持過程中底座的變形減小到最低程度，從而使整個工件夾持系統具有很高的剛性。獲得專利的分段設計確保了高精度和高穩定性，將導向間隙減小到幾乎為零。

由于尺寸較小，MC40 虎鉗必須首先安裝在 Quintus 虎鉗適配器板（CL-130-01-QRFP）上，然后再安裝在 Quintus 1 立管上。要在適配器板上定位虎鉗，可使用兩個夾具定位銷，一個圓銷用于零點定心，另一個菱形銷用于單軸定心。固定虎鉗時，使用六顆 M6 x 30 毫米內六角螺釘，從下方插入板中。然后，在轉接板底部的 M10 中心孔中安裝一個 Quintus 1 下拉螺栓。為了確定適配器板的位置，Quintus 1 立管使用了兩個整體定位銷，一個圓銷用于零點定心，另一個菱形銷用于單軸定心，它們分別插入板下方的兩個 10 毫米定位孔中。轉動 Quintus 機構可對下拉螺栓施加 2700 磅的力。

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

這些機床虎鉗的全液壓和液壓機械版本可提供高速加工所需的穩定夾緊力，顯著減輕操作員的疲勞。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。

特點

獲得專利的滑爪分段設計

與我們的精密自定心機構相結合

兩個移動卡爪可在旋轉臺的精確中心提供夾緊

提供以下四種尺寸

最佳功能，允許不受限制地使用刀具進行多面加工

虎鉗適配器板直接安裝在旋轉臺上。要確定虎鉗的位置，可使用兩個夾具定位銷，一個圓銷用于零點定心，另一個菱形銷用于單軸定心。固定虎鉗時，使用 6 個 M6 x 30 毫米內六角螺釘，從下方插入虎鉗板。
