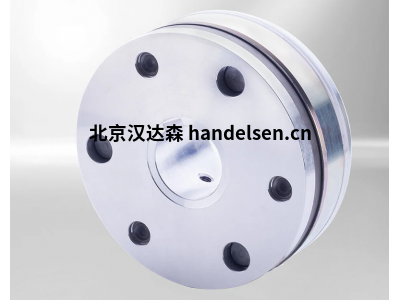

荷蘭Kendrion工業制動器 PM系列永磁安全制動器

翻譯

搜索

復制

PM系列

功能

PM系列包括永磁制動器，其制動力由永久磁場產生。因此，制動器在斷電狀態下工作，并實現以下功能:保持、定位和緊急停止。制動力的中和是通過反作用電場實現的，即使在停電的情況下也能保證高度的安全性。永磁制動器的特點是在任何位置都能安全、無殘留力矩地提升，并且制動扭矩的傳遞沒有反沖。



操作原理

永磁單面制動器設計為干式運行。利用永久磁場產生的力來產生制動效果。為了抵消制動作用，永磁體的磁通量被交變電磁場抵消(電磁釋放系統)。電樞和法蘭輪轂之間的零齒隙連接確保了制動扭矩向機器軸(如電機軸)的零齒隙傳輸，以及永磁單面制動器的可靠釋放，且殘余扭矩為零。由于這些特點，永磁單面制動器是伺服電機應用的理想選擇。



制動器設計

牢固安裝的勵磁線圈安裝在永磁單面制動器的外環和內環之間。連接制動器圓周上的勵磁線圈出口所需的跨線。沿軸向安裝在外環和內環凸緣之間的永磁體產生產生制動作用所需的磁場。電樞通過弓形彈簧和鉚釘緊固件與法蘭轂連接，以建立軸向可移動、防扭轉和無摩擦的連接。這確保了在水平或垂直制動操作期間零殘余扭矩。永磁單面制動器電樞和外環之間的額定氣隙在制動器安裝期間進行調整(例如，通過安裝公差)。法蘭轂連接到電機軸(例如電機軸)上，從而實現防扭轉和軸向固定連接。永久磁場吸引和拉動電樞與外環或內環摩擦接觸，以產生制動作用。當DC電壓施加在永磁單面制動器的勵磁線圈上時，交變電磁場抵消了永磁磁場施加在電樞上的力，制動器被釋放。除了由弓形彈簧施加的最小力之外，待制動的軸不承受任何其它軸向力。



功能一覽

無扭轉間隙的扭矩傳遞

任何安裝位置的殘余扭矩為零

環境溫度-5攝氏度至+120攝氏度

電樞的無磨損軸向運動



技術細節

描述

標稱扭矩范圍 0.01納米- 240納米

電壓 DC 24 V

防護等級 IP 00

溫度范圍 -5攝氏度雙+120攝氏度
