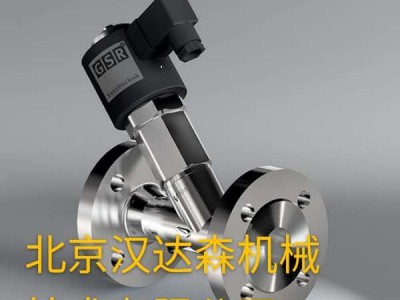

GSR Ventiltechnik氫氣閥8/100型
其特點為：閥門常閉，且是由彈簧力關閉
詳細信息：
技術數據表
8/100型
2/2向壓力控制閥
NC-閥門常閉
直接壓力控制閥。閥座通過以下方式克服彈簧力打開
控制介質。
在標準（NC）中，閥通過彈簧力關閉。
?高壓應用的壓力控制閥
技術規格
控制類型直接壓力操作
設計活塞設計
連接螺紋G1 / 8-G1 / 4-DIN ISO
228/1（BSP）
螺紋7/16 UNF-9/16 UNF
（高壓滅菌器）
安裝最好垂直安裝執行機構
壓力0-1200 bar（請參閱第2頁的表）
中度清潔，中性，氣態和液體
媒體
粘度22mm2/ s
溫度范圍中度：-40°C至+80°C
環境溫度：-40°C至+60°C
閥體材料不銹鋼1.4301
金屬內部零件不銹鋼
密封PEEK，金屬的
先導壓力4-10 bar
先導介質清潔和中性氣體
先導閥A7231 / 1002 / ....
3/2向直接控制，NC
G1 / 8，孔口1.5mm，0-8巴
黃銅/不銹鋼/ FKM
閥門特點
?對于高達1200 bar的高壓應用
?無需壓差
?使用壽命長
?簡單緊湊的閥門設計
?優質材料
?堅固的密封元件
技術特點
最高 執行器壓力
G座?
毫米
Kv值
立方米/小時
標準型7303 7505 7008 7013
1/8 1,0 8 / 100-31-1215 -.... 0-500---
1/4 4,0 8 / 100-45-1215 -....-0-500--
1/4 8,0 8 / 100-49-1215 -....--0-400-
7/16 UNF 0,5 8 / 100-3E-1215 -....- TT 0-1000---
9/16 UNF 4,0 8 / 100-45-1215 -....- TT--0-700-
9/16 UNF 8,0 8 / 100-49-1215 -....- TT---0-1200
類型8 / 100-31 8 / 100-45 8 / 100-49 8 / 100-3E-TT 8 / 100-45-TT 8 / 100-49-TT
K 143141141192
H1 33 33 33 33
H2 13 13 13 13
L 55 55 55 55
t 13,5 13,5 10 10
?
請注意
每個單獨的應用程序都決定需要哪種閥門類型，主要因素是材料對閥門的抵抗力。
工作介質。正確選擇材料需要了解濃度，溫度和程度
介質污染。其他標準包括工作壓力和最大壓力。體積流量，因為，除了高
選擇材料時，還必須考慮溫度，高壓和高流速。
我們的閥門使用的所有材料，無論是殼體，密封件還是磁鐵，都將根據不同的情況進行仔細選擇
應用領域。所提供的任何信息都不具有約束力，僅用于指導。不能根據保修要求
從中得出。
