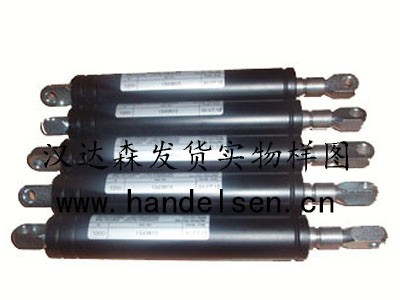

hahn gasfedern阻尼器G 03-08
| 高偉 QQ：2853369888 手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn |
 |
HAHN阻尼器G 03-08
HAHN油阻尼器是封閉的，免維護的液壓元件。我們的阻尼器非常適用于橫向進給裝置，直線驅動裝置，襟翼和其他應用的平穩減速。
HAHN固定阻尼器可在伸展，壓縮或兩個方向上工作。5至2500 N的制動力是可能的。
所有型號系列均可作為鋼制固定阻尼器，V2A（AISI 304）和V4A（AISI 316）。
使用阻尼器的區域
我們的油阻尼器適用于移動時物體（襟翼，蓋板或艙口等）不得超過指定速度的所有情況。
在整個行程中的恒定阻尼可以與移動的質量相關聯地實現。我們的阻尼器的安裝在許多不同的使用領域中提供了巨大的優勢，例如家具工業，車輛構造或其他工業應用。
HAHN 根據您的要求計算和開發減震器。這樣，無論您的應用是什么，我們都能提供完美的解決方案。根據我們的安裝建議，我們可以計算您的阻尼器。
我們廣泛的 端部配件 和 安裝支架 可以與阻尼器連接。
HAHN阻尼器采用多種材料制成
請選擇：
鋼
不銹鋼V2A（AISI 304）
不銹鋼V4A（AISI 316）
HAHN氣彈簧是液壓氣動，封閉和免維護的可調元件。 彈簧力F1由氣缸中的內部壓力（最大負載160巴）產生
由填充介質氮產生。 在氣彈簧上，該壓力施加到活塞桿的橫截面上。 當沒有施加負載時，活塞桿總是伸展。
通過推入活塞桿，氣缸中的容積減小，氣體被壓縮。 因此，氣彈簧力增加（進展）活塞桿的直徑和氣缸的體積。 HAHN氣彈簧包含用于潤滑和端部阻尼的注油。
HAHN氣彈簧有鋼，AISI 303/304和
AISI 316L / 316Ti
|
型號 |
活塞桿直徑 |
缸筒直徑 |
行程 |
標準長度 |
彈力 |
剛度 |
活塞桿螺紋 |
缸筒螺紋 |
附件 |
普通鋼 |
AISI 303/304 |
AISI 316 L / 316 Ti |
|
G 02-06 |
2 mm |
06 mm |
5 -50 mm |
2 x stroke + 20 |
5 - 40 N |
20% |
M 2 |
M 2 |
5 |
• |
- |
• |
|
G 03-08 |
3 mm |
08 mm |
10- 80 mm |
2 x stroke + 32 |
5 - 100 N |
30% |
M 3.5 |
M 3.5 |
5, 6 |
• |
- |
• |
|
G 03-10 |
3 mm |
10 mm |
10- 80 mm |
2 x stroke + 32 |
5 - 100 N |
20% |
M 3.5 |
M 3.5 |
5, 6 |
• |
- |
• |
|
G 04-12 |
4 mm |
12 mm |
30- 180 mm |
2 x stroke + 32 |
10 - 180 N |
25% |
M 3.5 |
M 3.5 |
5, 6, 7 |
• |
- |
• |
|
G 06-15 |
6 mm |
15.6 mm |
20 - 300 mm |
2 x stroke + 55 |
40 - 400 N |
22% |
M 5 |
M 5 |
4, 5, 6, 7, NT, RK, HT |
• |
• |
• |
|
G 06-19 |
6 mm |
19 mm |
20- 300 mm |
2 x stroke + 55 |
40 - 400 N |
17% |
M 5 |
M 5 |
2, 4, 5, 6, 7, NT |
• |
• |
o. r. |
|
G 08-19 |
8 mm |
19 mm |
40- 500 mm |
2 x stroke + 70 |
50 - 700 N |
30% |
M 8 |
M 8 |
1, 2, 4, 5, 6, 7, 8, NT, HT |
• |
• |
• |
|
G 08-23 |
8 mm |
23 mm |
40- 500 mm |
2 x stroke + 70 |
50 - 700 N |
18% |
M 8 |
M 8 |
2, 4, 5, 6, 7 |
• |
o. r. |
o. r. |
|
G 10-23 |
10 mm |
23 mm |
40 - 500 mm |
2 x stroke + 70 |
100 - 1200N |
30% |
M 8 |
M 8 |
1, 2, 4, 5, 6, 7, 8, B3, NT, HT, RK |
• |
• |
• |
|
G 10-28 |
10 mm |
28 mm |
40 - 500 mm |
2 x stroke + 70 |
100 - 1200N |
20% |
M 8 |
M 9 |
2, 4, 5, 6, 7, 8, B3, NT, HT |
• |
• |
• |
|
G 10-40 |
10 mm |
40 mm |
30 - 500 mm |
2 x stroke + 100 |
150 - 1200N |
8% |
M 8 |
M 14 x1.5 |
2, 4, 5, 6, 7 |
• |
• |
• |
|
G 14-28 |
14 mm |
28 mm |
50 - 600 mm |
2 x stroke + 107 |
150 - 2500N |
40% |
M 10 |
M 10 |
1, 2, 4, 5, 6, 7, 8, NT, HT |
• |
• |
• |
|
G 14-40 |
14 mm |
40 mm |
50 - 600 mm |
2 x stroke + 100 |
150 - 2500N |
16% |
M 10 |
M 10 |
1, 2, 4, 5, 6, 7, 8, B3 |
• |
• |
o. r. |
|
G 20-40 |
20 mm |
40 mm |
50 - 600 mm |
2 x stroke + 138 |
300 - 5000 N |
40% |
M 14 x1.5 |
M 14 x1.5 |
1, 2, 4, 6, 7, B3, NT |
• |
• |
• |
|
G 22-40 |
22 mm |
40 mm |
50 - 1000 mm |
2 x stroke + 138 |
500 - 6000 N |
43% |
M 14 x1.5 |
M 14 x1.5 |
1, 2, 4, 6, 7 |
• |
• |
- |
|
G 25-55 |
25 mm |
55 mm |
100 - 1000 mm |
2 x stroke + 140 |
500 - 7500 N |
40% |
M 20 x1.5 |
M 20 x1.5 |
2, 6 |
• |
- |
- |
|
G 30-65 |
30 mm |
65 mm |
100 - 1000 mm |
2 x stroke + 160 |
750 - 10000 |
35% |
M 24 x2 |
M 24 x2 |
2, 6 |
• |
- |
- |
