德國Heinrichs 感應器的類型TM UMC3發送器的安裝方式

德國Heinrichs 流量計 KDS-K-H-PO型號測量液體防爆流量計

質量流量

類型：HPC

科里奧利質量流量計“ HPC”

對振動不敏感
高精度±0.1％of 兆瓦
溫度高達180°C
耐壓高達600 bar
測量范圍Qmax 20/50/160 kg / h
可變裝配概念

更多...

類型：TME

科里奧利質量流量計“ EConOMY LINE”

對振動不敏感
良好的性?xún)r(jià)比
集成加熱
過程溫度：最高+ 180°C
測量精度：0.15％

更多...

類型：TMU

科里奧利質量流量計“ CLASSIC LINE”

測量范圍高達2,200噸/小時
不銹鋼表殼1.4301 / 304L
測量精度：0.1％
集成加熱

更多...

類型：TM

科里奧利質量流量計“ UNIVERSAL LINE”

帶有可移動蓋的傳感器外殼
集成加熱
高壓版本高達900 bar
提供多種特殊材料

更多...

類型：TMR

科里奧利質量流量計“ SLIM LINE”

更換機械式體積計
無需調整管道
集成密度測量
工藝溫度高達260°C

更多...

類型：TMU高流量

科里奧利質量流量計-高流量

高流量范圍可達2,200噸/小時
連接尺寸最大為DN 400/32“
耐壓達40 bar
加熱系統

更多...

類型：TM高壓氫氣

科里奧利質量流量計，用于高壓應用

特殊高壓構造
耐壓高達1000 bar的過程壓力
特殊的不銹鋼外殼結構
可變變送器概念

更多...

類型：TMS-CNG

科里奧利質量流量計

壓力范圍高達500 bar
三種尺寸的傳感器-DN10 / DN15 / DN25
CNG的測量范圍高達500 kg / min
多種工藝連接選擇

更多...

類型：TM高壓液體

科里奧利質量流量計的高壓應用

特殊高壓構造
耐壓高達1000 bar的過程壓力
特殊的不銹鋼外殼結構
可變變送器概念

更多...

類型：UMC 3

發射器

微處理器控制的變送器
無需前置放大器即可單獨安裝變送器
集成的操作和配置單元
液晶顯示

更多...

類型：聯電4

發射器

隔爆外殼Ex
信號輸出本安或非本安
集成的操作和配置單元
液晶顯示

更多...

型式

定制訂單

德國Heinrichs 流量計 KDS-K-H-PO型號測量液體防爆流量計

類型：HPC

科里奧利質量流量計“ HPC”

0％

科里奧利
質量流量計
“ HPC”
創(chuàng )新且高度精確的
網絡(luò )傳單

內聯版本

直接安裝在管道中

壁掛式

附壁掛支架

桌子安裝

下方測量管的布置

桌子安裝

頂部的測量管布置

應用領域

液體和氣體的測量。應用領域：化學，石化，石油和天然氣，食品，制藥。

可靠度

帶有2管科里奧利（Coriolis）概念的堅固外殼，
配有4個傳感器線圈，可實現極高的分辨率。

特殊性

可能的測量范圍很小
測量精度高
對振動不敏感
可變的外殼和組裝概念
可與各種發射器組合

技術指標

測量偏差：

液體： MW的±0.1％±NP
氣體：滿量程的±0.5％分子量±NP

用料

測量管：不銹鋼1.4571（316 TI）
流量箱：不銹鋼1.4404（316L）
外殼蓋：鋁，不銹鋼

環境溫度： -20°C至+ 60°C
處理溫度： -40°C至+ 180°C

流程連接：

G1 / 2 IG，½NPT（F），
陀螺儀6/8/10毫米，p
世偉洛克6/10/12毫米

測量范圍：

HPC-S01 0-20 kg / h（標稱）
HPC-S02 0-50 kg / h（標稱）
HPC-S03 0-160千克/小時（標稱）

公稱壓力：

PN100 / PN 320 / PN 400

防爆認證：

ATEX 19ATEX2096X BV / IECEx CML 19.0025X標準
II 1 G / II 1 D
Ex ia II C T4 Ga / Ex ia III C T135°C達
Tamb。：-40 ..至+ 60°C
高溫
II 1 G / II 1 D / II 2 D
Ex ia II C T4..T2 Ga / Ex ia IIIC T135°C Da / Ex ia IIIC T190°C / T240°C Db
Tamb：-40至+ 60°C

電子評估：變送器UMC 3 / UMC 4

德國Heinrichs 流量計 KDS-K-H-PO型號測量液體防爆流量計

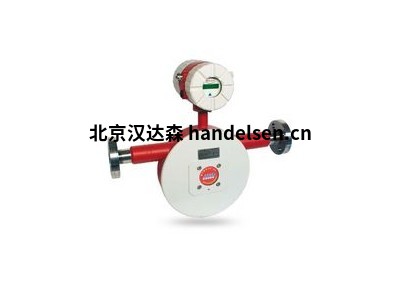

類型：TME

科里奧利質量流量計“ EConOMY LINE”

質量流量計
網頁傳單

應用領域

測量液體和氣體，粘性和腐蝕性介質。
應用領域：化學，石化，石油和天然氣，食品，制藥。
計量和裝載系統，也用于貿易交接

可靠度

特別堅固的傳感器外殼由鑄鐵制成，對外部振動和管道力不敏感

特殊性

同時測量質量流量，密度，溫度和體積流量。
使用蒸汽或液體進行極其廉價的加熱

技術指標

感應器

過程連接：EN 1092，ASME B16.5，DIN2512
公稱壓力：PN40，ASME Cl150 / 300
工藝溫度：-40°C至+ 180°C
環境溫度
變送器安裝：-40°C至+ 60°C / + 80°C
單獨的變送器：-40°C至+ 100°C
防護等級：IP 65（EN60529）

用料

濕部件：1.4404（316 L）/ 1.4571（316 Ti）
外殼：鑄鐵（GGG 40.3）

CE標志：壓力設備指令2014/68 / EU
測量范圍60 kg / h至60,000 kg / h

變送器UMC3

安裝類型：組裝或分開
電源：19-36 VDC，24 VAC +/- 20％，90-265 VAC
輸出：電隔離
模擬量：2 x 0 / 4-20 mA
二進制1：有效，浮動24 V =，最大值 200毫安
通過光耦合器無源，Ui = 30 V，Ii = 200mA，Pi = 3 W
頻率：1 kHz
二進制2：無源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
狀態：無源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
二進制輸入：重置儀表讀數

環境溫度：-20°C至+ 60°C / + 80°C
防護等級：IP 68（EN60529）

測量誤差

液體：測量值的±0.15％/±0.05％±NP穩定性
氣體：讀數的±0.5％±NP穩定性
密度（液體）：±0.005 g /cm³/±0.003 g /cm³
體積：讀數的±0.2％±NP穩定性

證書和批準

防爆（傳感器）本質安全的傳感器電路
DMT 01 ATEX E 149 X
II 1 / 2G EEx ia IIC T6？T2
（允許在測量管中使用0區）
CE標志：壓力設備指令2014/68 / EU
防爆（轉換器）BVS 05 ATEX E 021 X
增加安全性EEx e（連接）：II（1）2G EEx de [ia] IIC / IIB T6-T3
隔爆外殼EEx d（連接）：II（1）2G EEx d [ia] IIC / IIB T6-T3
信號輸出/-輸入：本質安全或非本質安全
NEPSI批準證書編號 GYJ06477
CE標志：Ex / directive 2014/34 / EU
EMC 指令89/336 / EWG
材料
證書3.1、3.2，符合DIN EN10204：2004，并獲得了校準機構的批準
