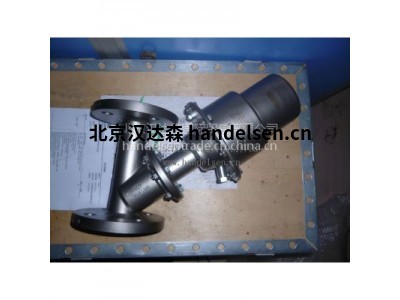

burocco VPFL系列閥門

burocco VPFL系列閥門



開關閥的正確選擇是工廠設計的重要因素。 定型中使用的流量值應為設計期間估計的最大值增加約20-40％。 閥門尺寸的計算通過使用流量系數CV來完成，該流量系數CV是每種閥門尺寸的特定值，在表“技術規格”中列出。



產品參數：

-關斷作用方式

-NC- 常閉

-NO- 常開

-DE- 雙作用

尺寸

-DN 15 - DN 200

等級

-PN 16

閥體材料

-AISI316 號不銹鋼

-蠟鑄工藝 (DN 15 - DN 100)

-鍛造與電鍍( DN 125 - DN 200)

閥座

-AISI316 號不銹鋼

連接方式

-異徑法蘭PN 6 、PN 10 、PN 16 (材質AISI304/316）

-焊接

閥蓋

-AISI316不銹鋼

快速打開時閥塞動作為線性

-AISI316 ，帶PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡膠插件（2）

填料箱

-標準PTFE環、viton環（VPFL-VPFLV）

-填料PTFE 環( DN 15/DN 50) (NPFL)

-填料PTFE 環+ 石墨溫度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-啟動作用方式，最小4bar，最大8bar .

-材料：AISI304 鍛鋼

-氣缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235

-閥桿AISI316L 軋制鋼， 采用雙導向件

-密封圈: NBR 、氟橡膠

-電流設備：定位器( N C 型〉

-附件：手輪、磁傳感器、接近傳感器、微動開關盒、電磁閥、行程調節器、流量閘板

單作用方式下6bar 時的耗氣量

-Cil.Φ63 = 0,45 NI

-Cil.Φ82 = 0,70 NI

-Cil.Φ118 = 1.80 NI

-Cil.Φ136 = 3,00 NI

-Cil.Φ153 = 5.20 NI

-Cil.Φ235 = 21,90 NI

工作溫度

-30'C - + 200'C

由閥門與密封圈的類型決定

應用：

Burocco布魯克VPFL、VPFLV、NPFL 閥門截流多種流體。蒸汽、過熱水、非爆炸性氣休、腐蝕性液體等.所以，這類閥門可用于多個領域- 紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備.根據客戶要求，可將閥門用于特殊領域

注釋

( 1 ) 根據客戶要求， 可提供其他類型的端連接.

( 2 ) 插入軟質材料可適應升高20% 的差壓.

( 3 ) 根據需要可提供雙作用式大行程伺服控制器.
