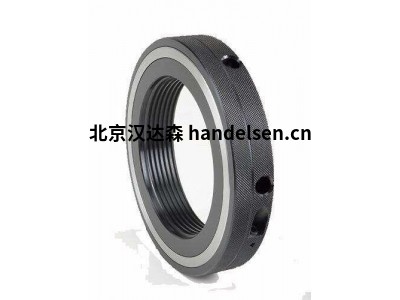

Amtec液壓螺母K-002.205.610N介紹

Amtec的夾緊元件的減振特性是對產品的高尺寸穩定和zui佳表面質量的要求。

 服務范圍

數控車削從?2到600 mm，zuida 長度1000毫米

常規可調至?700mm

CNC銑削長度為1050 mm，寬度為510 mm

制造單個零件，原型和小型系列

建造和制造特殊解決方案

擁有內部建筑

安裝組件

由MazaCAM提供支持的CAD / CAM編程

 Amtec（阿姆泰克）K30系列特點

K30

帶指示針的軸向操作

 特點

1、拉伸方式不受螺栓潤滑效果和螺紋摩擦大小的影響，可以得到更為精確的螺栓載荷；

2、可對多個螺栓進行同步拉伸，使整圈螺栓受力均勻，得到均衡的載荷；

3、由于采用超高壓液壓技術，可以在很小的空間內完成螺栓的鎖緊；

4、拉伸方式對螺栓進行緊固得到的剩余載荷和有效載荷要比力矩方式更大；

5、拉伸方式更適用于緊固精度要求較高的接合應用，它能使連接面受力均勻地實現接合，真正地防止泄漏。



優點

1、適用于各種震動、快速轉動、大力量設備和狹窄空間；

2、經濟高效、重量輕、精度高；

3、可配手動液壓泵、氣動液壓泵和電動液壓泵；

4、多個液壓螺母可同時使用；

5、不必使用量表，而能借由結構設計中的量測環，精確而穩定的直接測出軸承所需的軸向逼進距離；

6、安裝與拆卸退卸套時，可使用同一規格的液壓螺母，這是附量表或掛連結塊等設計的液壓螺母無法具備的；

7、利用量測環附加螺絲來分解螺母更換損壞O形環，比通用設計節省時間與零件成本；

8、可安裝密封軸承，無需量測軸承內部間隙來確定軸承的軸向逼進量

 型號

Amtec  K-030.054.700N

Amtec  K-030.072.700N

Amtec  K-030.078.700N

Amtec  K-030.080.700N

Amtec  K-030.090.700N
Amtec K-002.205.610N
Amtec K-531.292.610N

Amtec產品分類



德國Amtec液壓螺母，Amtec夾緊工具



Amtec液壓螺母：K、F系列、GX 系列、H系列



Amtec其他螺母：023系列、024系列、026系列



配件： 112.100.200/112.110.210系列手動潤滑油泵泵、125.200.075系列電動泵、135.300.075系列黃油泵、114.427手動泵、116.426油泵及其他配件







F型螺母標準系列F8.4和F8.10帶有橫向F型密封和釋放螺釘由手動或電動潤滑脂泵驅動。 自調心環形止推環，最大軸向行程為4或10 mm。



特征：



•標準的黑色氧化表面處理為120℃以下（250°F）。



•最高工作溫度可達240℃（460℉）。



•主體材質為合金工具鋼



•不銹鋼，化學鍍鎳或鍍鉻，可選耐腐蝕性



•單向，全鋼，高壓螺紋。



•所有組件的最大額定壓力值為840 bar （12,180 psi）



Amtec F8.415和F8.1015系列型號：



AMTEC F-8.415.5



AMTEC F-8.1015.5



AMTEC F-8.416.1



AMTEC F-8.1016.1



AMTEC F-8.417.0



AMTEC F-8.1017.0



AMTEC F-8.418.0



AMTEC F-8.1018.0



AMTEC F-8.419.0



AMTEC F-8.1019.0



AMTEC F-8.419.5



AMTEC F-8.1019.5



AMTEC F-8.420.0



AMTEC F-8.1020.0



AMTEC F-8.1021.0



AMTEC F-8.1022.0



AMTEC F-8.1023.0

Amtec液壓螺母：

K系列（示例型號：K-6.106、K-6.104、K-6.210）

F系列（示例型號：F-8.416.1、F-8.415.5、F-8.1015.5）

GX 系列、

H系列（示例型號：H-2.1005、H-2.405）

Amtec 其他螺母：023系列、024系列、026系列

配件： 112.100.200/112.110.210系列手動潤滑油泵泵、125.200.075系列電動泵、135.300.075系列黃油泵、114.427手動泵、116.426油泵及其他配件







 德國AMTEC液壓螺母及Amtec夾緊工具早在二十世紀七十年代就已經生產。今天在全世界幾乎所有的工業領域都會(huì )用到Amtec的產品.由于A(yíng)MTEC系列產品質量的不斷進步,技術的不斷提升,其液壓產品能夠滿足所有建筑、安裝的要求。選擇德國AMTEC，您就選擇了其可靠的質量，安全的性能。

Amtec液壓螺母F-1005

 切向和軸向操作

標準

夾緊行程：10 mm

P max = 700 bar

意大利Amtec阿姆泰克液壓螺母F10系列特點

型號

Amtec  F-1005

Amtec  F-1007

Amtec  F-1008

Amtec  F-1009

Amtec  F-1010

Amtec  F-1011

使用方法與注意事項

1、手動泵在使用前將液壓油注滿，注油口在手動泵的后端，打開螺母注油，注油后鎖緊。加壓時將泵上方的手柄上下壓動，將泵右側的卸荷開關手柄順時針鎖緊；卸壓時將手柄逆時針旋轉即可。左側接壓力表，可觀察加壓時的壓力指示，手動泵前端接注油膠管。?

2、液壓螺母由螺母體、壓環、注油口及放油排氣接頭組成，使用時將螺母外觀清洗干凈。螺母旋進工件并鎖緊螺母，壓環應在原始位置，然后將手動泵的注油膠管接口插在注油口上，鎖緊手動泵右側的卸荷開關手柄，慢慢加壓，同時將放油排氣接頭上部的放氣帽向內旋，放氣，直至螺母內空氣排凈，流出干凈的液壓油后向外旋松放氣帽使之單向閥關閉，繼續加壓注油，使壓環向外壓出，達到壓緊目的，直到加壓到你所需壓緊目的即可。松開卸荷開關手柄，松開手動泵的加壓膠管接頭。?????

3、松卸螺母將放油排氣接頭向里旋轉直至液壓油流出，慢慢松開螺母即可。?

4、螺母在沒有旋進工件鎖緊前，請不要給螺母加壓，防止壓環偏載脫出，在不使用時請將螺母內的油放凈，壓環回到原始位置，以備下次使用。在螺紋處加黃油防止生銹
