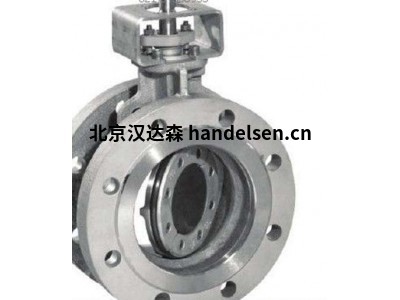

德國WAREX蝶閥DKZ 103選型指導

103是緊密封插入式法蘭閥門，根據DIN EN 1092進行法蘭密封。閥門完全氣密，符合DIN EN 12266泄漏率A。外殼為一件式，密封套有兩種設計–可更換或修復硫化。截止閥適用于固體，液體和氣體介質，溫度范圍為– 40至+ 200°C。該系列還可用作溫度超過200°C的熱氣的節流閥（金屬密封件）。

特征：

免維護設計

自支撐住房

位于中央的閥盤旨在促進良好的流動，
通過特殊的軸連接，在兩個流動方向上都提供了絕對的密封

具有側向重疊的密封件和一個額外的密封圈，可提供
在兩個法蘭之間實現完美的密封，而無需任何額外的法蘭密封

在Ex版本中也可用于0/20 incl區域中的應用程序。EC型檢查

軸端和電樞頭設計用于各種驅動器。
符合DIN / ISO 5211的接口

材料:

軸承
座鋁（鋁），鋼，不銹鋼
閥盤
鋼，不銹鋼，層壓，磨削和拋光的
套筒
NBR，Hypalone，EPDM，FPM，硅樹脂，以及其他
軸軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，窺視
O型圈
NBR，FPM

施工:

身體

閥盤

座位

軸

固定環

O型圈

連接法蘭

軸承銷

密封

O型圈

堵頭螺絲

端板

基礎型號及其他變型：

DKZ 103

帶自由軸的蝶閥基本元件，用于根據DIN或ANSI安裝在法蘭之間。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達16 bar *

袖長：可更換或固定硫化



DKZ 103 R

帶有手柄的蝶閥。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：最高10 bar *

袖長：可更換或固定硫化



DKZ 103 H

 帶蝸輪的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達16 bar *

袖長：可更換或固定硫化



DKZ 103 DZ

帶氣動執行器的蝶閥，
電磁閥和?？寺?維斯塔米德的一個限位開關盒。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達16 bar *

袖長：可更換或固定硫化



DKZ 103 DZ-P

帶有氣動執行器和定位器的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達16 bar *

袖長：可更換或固定硫化



DKZ 103 E

帶電動執行器的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達16 bar *

袖長：可更換或固定硫化





德國WAREX蝶閥DKZ 105

105型是專門用于在容器或筒倉下使用的一系列密封截止閥。有兩種基本型號，第一種是輕巧且價格合理的星形設計（SK），第二種是堅固的全法蘭型（VK）。閥門提供絕對密封，如DIN EN 12266泄漏率A所述。殼體為一件式，有兩個密封套筒可供選擇，該套筒可更換或硫化成電樞。該截止閥適用適用于固體和糊狀介質，但主要用于散裝物料?？捎糜?ndash; 40°C至+ 200°C的溫度范圍。

特征：

免維護設計

很大程度上自給自足的房屋

中心定位的閥盤設計為促進
良好的流動，通過特殊的軸連接，
在兩個流動方向上都提供了絕對的密封

密封件是可拆卸的

在Ex版本中也可用于
0/20 incl區域中的應用程序。EC型檢查

密封件具有側向重疊和附加的密封
邊緣，并且–在
沒有任何額外的法蘭密封件的情況下，在法蘭之間實現了完美的密封

材料：

殼體
硅鋁合金（鋁）
閥盤
鋼，不銹鋼，層壓，研磨和拋光
袖
NBR，海帕倫，EPDM，FPM，Silikon，UA
軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，PEEK
O形圈
NBR ，FPM

施工：

身體

閥盤

座位

軸

固定環

O型圈

棘輪板

軸承銷

密封

堵頭螺絲

棘輪拉桿



基礎型號及其他變型：

DKZ 105 SK型容器蝶閥，星形，帶棘輪手柄。

標稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C至+ 200°C *

壓差：最高0.5 bar *

袖長：可更換



DKZ 105 SK

DKZ 105 SK型容器蝶閥，星形，帶防墜落系統。

標稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C至+ 200°C *

壓差：最高0.5 bar *

袖長：可更換



DKZ 105 SK

DKZ 105 SK型容器蝶閥，星形，帶蝸輪。

標稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C至+ 200°C *

壓差：最高0.5 bar *

袖長：可更換





DKZ 105 VK

DKZ 105 VK型容器蝶閥，全法蘭執行，帶棘輪手柄。

標稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C至+ 200°C *

壓差：最高0.5 bar *

袖長：可更換





DKZ 105 VK

DKZ 105 VK型容器蝶閥，全法蘭執行，帶落鎖系統。

標稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C至+ 200°C *

壓差：最高0.5 bar *

袖長：可更換





DKZ 105 VK

DKZ 105 VK型容器蝶閥，全法蘭執行，帶蝸輪。

標稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C至+ 200°C *

壓差：最高0.5 bar *

袖長：可更換



德國WAREX蝶閥DKZ 110

110型是一種緊密密封的插入式法蘭閥，根據DIN EN 1092的規定用于法蘭。這些閥絕對氣密，符合DIN EN 12266泄漏率A。外殼為一件式，密封套有兩種設計–可更換或修復硫化。截止閥適用于固體，液體和氣體介質，溫度范圍為– 40至+ 200°C。該系列也可作為節流閥（金屬密封蓋）用于溫度超過200°C的熱氣體

特征：

免維護設計

很大程度上自給自足的房屋

中心定位的閥盤設計為促進良好的流動，通過特殊的軸連接，
在兩個流動方向上都提供了絕對的密封

可拆封

帶有側向重疊的密封件和附加的密封
邊緣，可在兩個法蘭之間實現完美的密封，而無需任何額外的法蘭密封

合理的價格

軸端和電樞頭設計
用于各種驅動器。符合DIN / ISO 5211的接口

在Ex版本中也可用于0/20 incl區域中的應用程序。EC型檢查

材料：

軸承
座鋁（鋁），鋼，不銹鋼
閥盤
鋼，不銹鋼，層壓，磨削和拋光的
套筒
NBR，Hypalone，EPDM，FPM，硅樹脂，以及其他
軸軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，窺視
O型圈
NBR，FPM



施工：

身體

閥盤

座位

軸

固定環

O型圈

連接法蘭

軸承銷

密封

O型圈

堵頭螺絲

端板



基礎型號與其他變型：

DKZ 110

帶自由軸的蝶閥基本元件，用于根據DIN或ANSI安裝在法蘭之間。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：最高10 bar *

袖長：可更換或固定硫化



DKZ 110 R

帶有手柄的蝶閥。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：最高10 bar *

袖長：可更換或固定硫化





DKZ 110 H

帶蝸輪的蝶閥。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：最高10 bar *

袖長：可更換或固定硫化





DKZ 110 DZ

帶氣動執行器的蝶閥，電磁閥和
?？寺?維斯塔米德的一個限位開關盒。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：最高10 bar *

袖長：可更換或固定硫化





DKZ 110 DZ-P

帶有氣動執行器和定位器的蝶閥。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：最高10 bar *

袖長：可更換或固定硫化





DKZ 110 E

帶電動執行器的蝶閥。

標稱寬度范圍：DN 50 – DN 600

工作溫度：– 40°C至+ 200°C *

壓差：最高10 bar *

袖長：可更換或固定硫化

德國WAREX蝶閥DKZ APS

中心的APS ® -Valves DKZ 103個APS ®

在A(yíng)PS ®構造表示該密封元件被氣動地壓到在襟翼位置的盤的周界“封閉”！通過瓣閥密封元件的恒定接觸壓力，即使在輕微磨損的情況下仍能保持穩定的壓力密封性。
因此，它顯示出對散裝磨料的特殊適應性。根據使用的密封材料，在– 40°C至+ 200°C的溫度范圍內可以使用截止閥。為了觸發氣動密封件，Warex提供了不同的解決方案，其中，如果需要，密封件可以在真空支撐下自由逸出或充入氮氣。

特征：

通過幾乎無摩擦的操作使磨損最小化

磨料（非膠粘劑）產品的耐用性大大提高

扭矩小得多，因此驅動器更小

免維護設計

可更換的密封

根據EC型式檢驗BVS03 / Atex-H024X，用于0/20區域的EX型

帶有側向凸起和附加密封面的密封件確保了
法蘭之間的完美密封，而無需附加法蘭密封

軸和電樞頭適合于各種驅動可能性的構造，切割點
符合DIN / ISO 5211

材料：

外殼
鋁（鋁），鋼，不銹鋼
閥盤
不銹鋼，磨削和拋光的
套筒
NBR，Hypalone，EPDM，FPM，硅樹脂，以及其他
軸類
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE煤，青銅，快看
O型圈
NBR，FPM



施工：

身體

閥盤

座位

軸

固定環

O型圈

連接法蘭

軸承銷

密封

O型圈

堵頭螺絲

端板

空中連接APS ®

安裝支架用于A(yíng)PS ®控制臺



方案：

1.閥門打開
特殊的APS截止閥（氣壓密封）的閥盤小于相應的密封套。光盤可以輕松關閉。

2.閥門關閉
閥盤和套筒之間仍然留有小間隙–在這種狀態下，可以用最小的扭矩再次打開配件。

3.閥門按下
當閥門關閉時，空氣均勻地吹到密封件上，從而確保安全，平穩地關閉，并保持最小的摩擦。特別是對于腐蝕性大塊材料，這是一個主要優點。

基礎型號與其他變型：

DKZ 103 APS ® DZ

帶有氣動執行機構的帶氣動密封的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達6 bar *

袖長：可更換或固定硫化



DKZ 110 APS ® DZ

帶有氣動執行機構的帶氣動密封的蝶閥。

標稱寬度范圍：DN 50 – DN 1200

工作溫度：– 40°C至+ 200°C *

壓差：高達6 bar *

袖長：可更換或固定硫化
