一、ROTECH關于我們

隨著工業自動化，智能化應用的日益普及，工業控制現場各種信號要進入控制系統，特別是在工礦，石油化工等企業用量較大的自控閥門不僅僅在要求簡單的閥門開啟或者關閉位置的開關量（觸點）信號輸出指示反饋，而且提出了對閥門的開關狀態，如角度，壓力和扭矩等具體數值進行實時監測和記錄，并通過數據分析來預測判斷閥門工作狀態和維護時間的只能話要求。Rotech的閥門回訊器通過提高安全性高，精確度高，使用壽命長的硬件和軟件產品可以保證企業提高設備維護效率，降低維修成本，有益于對自動化和智能化有更高要求的大型化工類企業提高設備自動化管理水平，滿足企業穩定生成需要，尤其是對易燃易爆危險區域閥門狀態進行預判和及時維護。

*ROTECH由亨氏.彼得斯（Heinz Peters）于1990年成立。

*ROTECH這個名稱由旋轉和技術這兩個詞組成，代表著對旋轉技術的關注。

*從一開始，ROTECH就試圖開拓新領域并為客戶創(chuàng )建新的解決方案。

*如今，ROTECH已經成為執行器配件的市場領導者。

*ROTECH位于卡爾德魯厄附件的埃特林根（北/南和東/西高速公路交匯處）。

二、ROTECH產品展示

限位開關盒:TCR級/ET級/COM級/ALB級/FMV級/D級/PB級

配件

氣動元件

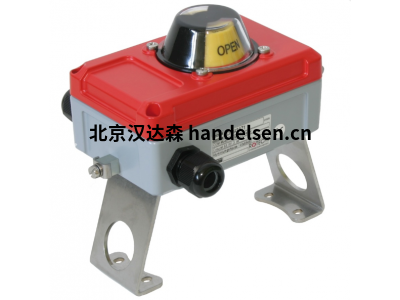

三、TCR級系列特點

描述

TCR級是與我們的客戶緊密合作開發的。與普通技術相比，纖薄的設計為用戶提供了很多優勢。

技術數據

尺寸：144*64*70（不帶視覺信標），160*62*80（帶視覺信標）

房屋：vestamid(基地），Macrolon/維斯塔米德/鋁（封面）

防護等級：IP65(帶呼吸膜），IP67/IP68(不帶呼吸膜）

細節

超博設計，但可以安裝4個微型，2個插槽式或2個接近開關

防震和防踩踏電纜入口，防漢電纜密封套

底座的下部設有通風和除氣膜，可避免因溫度差異而出汗。

防爆等級

借助內置的微動開關或傳感器，可以在氣體防爆區域1和2（類別2G和3G）以及粉塵防爆區域21和22（類別2D和3D）中使用。 對于粉塵防爆區域21，還需要使用安全性更高的版本（Ex e）的外殼。

環境溫度

低溫設計：最大-25°攝氏度

最高溫度100°攝氏度

證書和批準

EAC ,SIL2

產品變體

外殼蓋：密閉蓋(馬龍，馬甲，鋁），視覺面板或視覺信標（黃色/紅色）

軸：不銹鋼（1.4305） oder工藝 塑料（POM）

電纜密封套數量：系統連接1*M20*1.5,電磁閥連接1*M12*1.5

夾鉗：最大10個端子排1.5mm²

TCR系列是一款結構緊湊完美的閥門位置信號反饋與指示器，有充足空間安裝4個內置機械式微動感應器,4個槽式傳感 器或2個接近式磁力開關或電感式傳感器(最大：M18 x 60mm,包括電纜出口)，可以使所有的相關元件都安裝在殼體內. TCR型的底座下面安裝有銅基的過濾器來平衡內外氣壓,避免溫差過大時在盒內形成冷凝水.TCR的布線完全嵌在底部并 被覆蓋可避免發生線路沖突并保證安全,安裝也簡單和快捷.另外TCR特殊的底座也給電磁閥線路的接入和一體安裝提 供了方便，這樣用戶通過一箜電氣線路就可實現對執行機構的控制和位置信號的捕獲與反饋.TCR型與執行器之間釆用板 接式(NAMUR, VDI/VDE3845標準)的連接.

為應付不同的使用環境，TCR式的上殼體可以用不同的材料制作提供,在工廠內部環境可以使用透明的聚碳酸酯工程塑 料材(Makrolon®)的盒子.在室外和防爆要求的環境下，具有抗紫外線線，耐高溫，抗沖擊和有更低的表面電阻的黑色 的尼龍類工程塑料(Vestamid®)的盒子更加適合.在野外環境，推薦使用鋁合金材料殼體的開關盒.TCR的底座統日采用 黑色的尼龍類工程塑料(Vestamid®).

TCR系列的每一款都能選裝一個半圓形現場可視位置指示器，使現場幾乎每個方向的閥門位置的信號都可以被捕獲，并用不同顏色的表示出來.另外選裝件還有可視窗形蓋,M12電磁閥連接裝置和LED指示燈.

TC式還有4-20mA電流反饋離散控制型和AS-Interface智能型的系列供選擇

TCR產品特點：

1. 設計緊湊完整，安裝定位標準化

2. 信號反饋和指示位置是0-360度可調節

3. 一體化的電氣連接

多樣化的型號供選擇
