Warex Valve蝶閥DKZ 103介紹



103系列是一種緊密密封的插入式法蘭閥門，根據DIN EN 1092進行法蘭密封。閥門完全氣密，符合DIN EN 12266泄漏率A。外殼為一件式，密封套有兩種設計–可更換或修復硫化。截止閥適用于固體，液體和氣體介質，溫度范圍為– 40至+ 200°C。該系列還可用作溫度超過200°C的熱氣的節流閥（金屬密封件）。

外殼

Silumin（鋁），鋼，不銹鋼

閥盤

鋼，不銹鋼，層壓，磨削和拋光的

套筒

NBR，Hypalone，EPDM，FPM，硅樹脂，以及其他

軸軸

不銹鋼1.4571 + 1.4057 + 1.4542

軸承襯套

MS，PTFE，青銅，窺視

O型圈

NBR，FPM





O型圈

插頭螺絲

端板



特征

直徑50至100，可提供所有材料組合

材質組合5中沒有直徑125和150

帶自動密封系統的“ PTFE /特殊腔體”設計可確保閥門永久密封。

特別適用于液體，例如礦物油。FPM標準O形圈，NBR密封價格降低

設計帶有堅固的密封系統的“ PTFE / O形圈彈簧”，該密封系統專為

粉狀和粒狀材料而開發。

設計帶有金屬密封系統的“不銹鋼/ O形彈簧”，與磨料一起使用，

具有很高的耐用性

標準版本，帶手柄，“ SO”型適合自動化

設計具有空氣動力學形狀的不堵塞出口法蘭的“ FA”，以便與

容易堵塞的介質一起使用。

有關材料和設計的特殊版本可根據要求提供

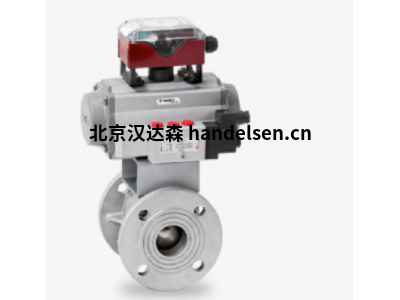

DKZ APS ® 概觀

一般信息

中心的APS ® -Valves DKZ 103個APS ®

在A(yíng)PS ®構造表示該密封元件被氣動地壓到在襟翼位置的盤的周界“封閉”！通過瓣閥密封元件的恒定接觸壓力，即使在輕微磨損的情況下仍能保持穩定的壓力密封性。

因此，它顯示出對散裝磨料的特殊適應性。根據使用的密封材料，可以在– 40°C至+ 200°C的溫度范圍內使用截止閥。為了觸發氣動密封件，Warex提供了不同的解決方案，其中，如果需要，密封件可以在真空支撐下自由逸出或充入氮氣。

特征

通過幾乎無摩擦的操作使磨損最小化

磨料（非膠粘劑）產品的耐用性大大提高

扭矩更低，因此驅動器更小

免維護設計

可更換的密封

根據EC型式檢驗BVS03 / Atex-H024X，用于0/20區域的EX型

帶有側向突出部和附加密封面的密封件確保了

法蘭之間的完美密封，而無需附加法蘭密封

軸和電樞頭適合于各種驅動可能性的構造，切割點

符合DIN / ISO 5211
