bar電動氣動定位器產品分類及性能



一、正酚

產品描述

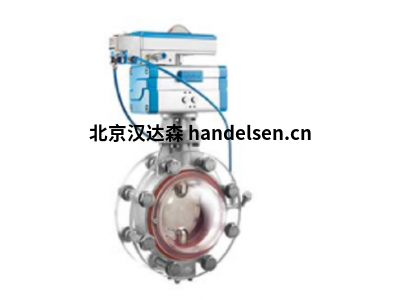

用于旋轉執行器的電動氣動定位器，其特點是非常易于操作和安裝，功能廣泛。標準版本中包含自動初始化，終點位置反饋和模擬位置反饋?？梢允褂瞄_(kāi)關在電流和電壓模式之間進行選擇，也可以激活三位置模式。



與手把式旋轉執行器結合使用時，在控制器和執行器之間無需任何管道。由于采用直接結構，因此僅需要電氣連接和壓縮空氣供應，即可通過驅動器頂部的開口將其引入驅動室。這減少了安裝工作并消除了潛在的泄漏點。常規結構符合 也可以使用VDI / VDE 3845。





二、POSITURN2

目標設定

bar-positurn2是電動氣動定位器，同時是3位置控制設備，特別適用于氣動部分回轉執行器。bar-positurn2作為bar-vacotrol閥門控制系統的經濟高效且堅固耐用的組件，可以安裝在actubar系列的所有執行器上以及所有符合VDI / VDE 3845的帶有NAMUR接口的執行器上。







應用領域

bar-positurn2的典型應用是：



具有控制功能的蝶閥，球閥和旋塞閥，例如在過濾技術和水處理系統以及一般工業應用中

煙氣擋板，z。B.在燃燒或排氣系統中找到用途

空調技術和類似應用中的通風閥

散貨應用所需的計量配件

一般工業應用中具有3個開關位置的3通閥



PKI-1/2-I-015-C048-07

PKI-3/0-I-080-C115-08

PKI-2/0-I-050-D078

PKI-2/0-I-050-D078

PKI-5/2-I-065-D098

PKI-5/2-I-065-D088

PKI-1/2-I-015-A058-05

PKI-3/2-I-040-A078-08

PKI-2/0-I-050-A088-06

PKI-2/0-I-050-A088-08

PKI-1/0-I-025-C068-06

PKI-5/2-I-065-C115-06

PKI-5/2-I-065-C110-08

PKI-5/2-I-065-A110-08

PKI-3/0-I-080-A127-06

PKI-3/0-I-080-A115-08





功能

bar-positurn2是使用四線技術的三點控制器。電源為24V DC。

根據安全要求，通過安裝在NAMUR接口上的特殊控制閥來控制位置。旋轉角度通過數字光電位置傳感器測量。設定點被指定為模擬信號。處理器將目標與實際值進行比較，并控制電磁閥。在調整狀態下，驅動器被氣動鎖定。

bar-positurn2的運行狀態通過蓋子上的四個LED清晰地指示，同時閥的位置可以在位置指示器上看到。



三、POSIFIXX-A導

風板，用于A(yíng)CTUBAR® 型執行器上的TZID（ABB）型定位器

產品描述

憑借其與bar-vacotrol系統的附加氣動接口，新一代的actubar零件回轉執行器系列提供了將信號裝置直接安裝在執行器上的選項，而無需諸如控制臺，管路或VA管路的附加組件。兼容的ABB定位器類型TZID可以進行電子參數化和通訊。該定位器是理想的選擇，可以緊湊而廉價地用于各種控制任務。執行器和定位器之間的連接通過轉接板建立，該轉接板用于在組裝過程中使氣流直接流通。
