Hydropa雙作用液壓缸 HYKS-D-G-63 參數描述

Hydropa雙作用液壓缸 HYKS-D-G-63 參數描述

HYKS-D-G-63 / 36-1000-R-G-2SDRAA



液壓缸雙作用



HYKS-D-G-063 / 036-1000-R-G-2-SD-SO-RE



活塞直徑= 63毫米



極-Ø= 36毫米



行程= 1000毫米



最大p 壓力= 25巴



最大p 張力= 250 bar



德國Hydropa主要的產品有：

Hydropa 壓力開關：DS 103

Hydropa DS 104

Hydropa DS 117

Hydropa DS 302

Hydropa DS 307

Hydropa DS 502

Hydropa DS 507，

Hydropa DS 802

Hydropa TKF 1047

Hydropa DS 412

Hydropa DS 432

Hydropa DS 417

Hydropa DS 437 系列；

Hydropa 防爆壓力開關：

Hydropa DS 104/EX

Hydropa 泵：

Hydropa HP

Hydropa HPV

Hydropa HY-HP

Hydropa HY-HPV

Hydropa TPV 2

Hydropa SPA 6

Hydropa 閥門：

Hydropa NG 6

Hydropa NG 10

Hydropa NG 16

Hydropa NG 25

Hydropa WEH

Hydropa WVH

Hydropa WE10

Hydropa AHG 系列；

Hydropa DS 302/V2

Hydropa DST 01S

Hydropa DS 412

Hydropa DS 117/B/M12

Hydropa DS 117/B/V3

Hydropa DS 117/F

Hydropa DS 302/V2

Hydropa DS 507/F

Hydropa DS 802/M/B

Hydropa DS-104/EX/V2/AS-H2 HYKS

Hydropa DS-104/EX/SCH/V2/AS-H2 2

Hydropa SPA 6 S B WE 6

Hydropa AHG-F1A

Hydropa WEH16-AHG-F1C

Hydropa Z6 DR2-AB WE 10

Hydropa AHG-F4M Z10

Hydropa DMD-A/250 TS 1-70°C-G1-L300

Hydropa DS-307 / 302

Hydropa DS 302/SS

Hydropa DS/302

Hydropa DS-307 / 302

Hydropa DS-507 / 502

Hydropa DS-4*7 / 4*2

Hydropa DS-802/M/B

Hydropa HYKS-D-G-050/028N/0100-R-G-O-A-W-SO

Hydropa ZN6 DR

Hydropa ZB6 DB

Hydropa ZN6 DM

Hydropa Z6 R

Hydropa ZA6 RE

Hydropa ZN6 DBS

Hydropa ZAH10 DR

Hydropa ZB10 DB

Hydropa ZN 10 DM

Hydropa ZAH 10 RE

Hydropa 齒輪泵：

Hydropa SPA / SPG

Hydropa DS-117-350/B

Hydropa DS117-240/B

Hydropa DS-307-100 10-100 BAR

Hydropa DS 117-150/B G1/4”

Hydropa DS117-240/B

Hydropa DS-302/F-150 20-150bar

Hydropa WEH 25DHG-F1M

Hydropa DS 117-070/F 5~70bar Max=200bar

Hydropa DS-302/SCH/V2-100

Hydropa WE6AHG-EA-2A/G 24V,ART-NR.21986

Hydropa DS-117-70/B/P90

Hydropa DS-307/SS-100/PO

Hydropa DS 302/FPmax=500 bar PV=20-150 bar

Hydropa DS-307-150

Hydropa DS 117-350/B 20 - 350 bar

Hydropa 23P02-4,ART-NR.18225

Hydropa WE6AHG-F1A/G 24V

Hydropa DS 302/G, P=20-150bar

Hydropa HY-HPV-3-29-DBV-80

Hydropa DS-307/SS-100/PO

Hydropa雙作用液壓缸 HYKS-D-G-63 參數描述

Hydropa DS117-70-B

Hydropa WE6AHG-F1C/G 24V

Hydropa 117070B DS-117-70/B

Hydropa ZN6DRAB

Hydropa DS-307-55 5-55 BAR

Hydropa DS-302/F-55 5-55bar

Hydropa DS 117-70/B 5 - 70 bar

Hydropa DS-802/M/B 0.5~15BAR

Hydropa DS-507/FV2-100

Hydropa WE6AHG-F1C/G 24V

Hydropa DS117-240/B

Hydropa DS-302/F/SS-240

Hydropa DS117-150/B

Hydropa DS117-150/B

Hydropa DS-802/M/B

Hydropa Z25RE-AB

Hydropa DS 117/B PV=5-70 Bar

Hydropa DS 117/B PV=10-150 Bar

Hydropa DS 117/B PV=20-240 Bar

Hydropa DS 117/B PV=20-350 Bar

Hydropa DS 117/F PV=5-70 Bar

Hydropa DS 117/F PV=10-150 Bar

Hydropa DS 117/F PV=20-240 Bar

Hydropa DS 117/F PV=20-350 Bar

Hydropa DS 117/B/P90 PV=5-70 Bar

Hydropa DS 117/B/P90 PV=10-150 Bar

Hydropa DS 117/B/P90 PV=20-240 Bar

Hydropa DS 117/B/P90 PV=20-350 Bar

Hydropa DS 302   PV=5-55bar

Hydropa DS 302   PV=10-100bar

Hydropa DS 302  PV=20-150bar

Hydropa DS 302 PV=40-240bar

Hydropa DS 302 PV=20-350bar

Hydropa DS 302  PV=50-420bar

Hydropa DS 302  PV=50-600bar

Hydropa DS 302/F PV=5-55bar

Hydropa DS 302/F PV=10-100bar

Hydropa DS 302/F PV=20-150bar

Hydropa DS 302/F PV=40-240bar

Hydropa DS 302/F PV=20-350bar

Hydropa DS 302/F PV=50-420bar

Hydropa DS 302/F PV=50-600bar

Hydropa DS 307  PV=5-55bar

Hydropa DS 307 PV=10-100bar

Hydropa DS 307  PV=20-150bar

Hydropa DS 307  PV=40-240bar

Hydropa DS 307  PV=20-350bar

Hydropa DS 307   PV=50-420bar

Hydropa DS 307  PV=50-600bar

Hydropa DS 307/F PV=5-55bar

Hydropa DS 307/F PV=10-100bar

Hydropa DS 307/F PV=20-150bar

Hydropa DS 307/F PV=40-240bar

Hydropa DS 307/F PV=20-350bar

Hydropa DS 307/F PV=50-420bar

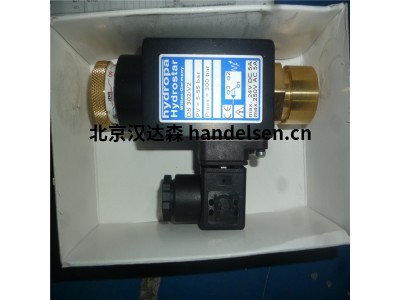

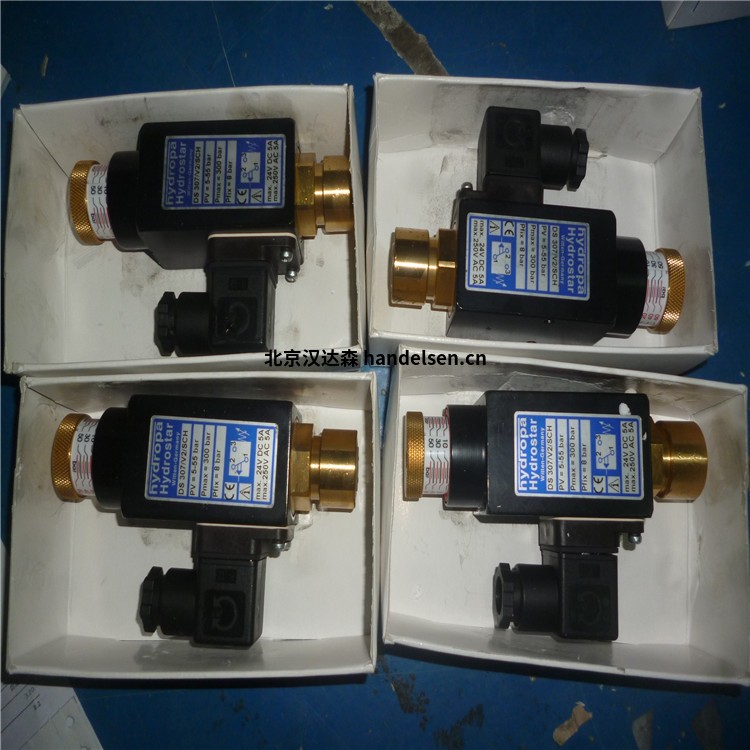

Hydropa壓力開關DS-117型號

壽命

活塞壓力開關的使用壽命取決于許多因素。 小和大壓力，循環速度，負載變化，液壓振動，負載（Amp。）電氣開關等。如果對壓力開關有特殊要求，我們可以通過多年的材料配對，加工工藝和制造公差經驗，以有針對性和靈活的方式滿足多樣化的要求，

后差速器壓力

1.標準密封（標準版）：

設定壓力約為大值的60-70％。 可調節的開關壓力導致連續使用滯后在終值的約7-12％。







Hydropa壓力開關DS-117型號



例如：

對于壓力范圍為10-150 bar的壓力開關DS-117-150，在設定壓力為100 bar時，滯后約為8-15 bar。

2.低摩擦特殊密封（“SS”型）設定壓力約為大值的60-70％。 可調節的切換壓力是滯后，導致連續使用在終值的約3-6％。

例如：

DS-117 / SS-240設定壓力：200 bar  - >滯后：約12 bar這些值當然取決于工作介質的溫度和粘度。 不同活塞直徑的壓力范圍也會(huì )影響這些值。

我們作為活塞壓力開關的領先專家在整個歐洲享有盛譽，并為我們的客戶提供各種不同的設計。 憑借我們在材料配對，加工工藝和制造公差方面多年的經驗，我們可以靈活地響應各種各樣的要求。 重要的是，我們的壓力開關具有持久的精度，廣泛的應用和無條件的可靠性。 DS 117/112是壓力開關下的“小家伙”。 精確性和可靠性是他重要的特征。 他忠實而認真地接管了控制中的簡單任務



原理：

壓力開關根據活塞 - 彈簧原理工作。 如果壓力低于設定值，則微動開關（2）啟動。 當壓力增大時，活塞（6）抵靠彈簧板（5）工作。 這是基于連續可調的壓縮彈簧（4）。 在達到噴嘴（7）處的設定壓力時，活塞（6）將力傳遞到彈簧板（5），由此釋放微動開關（2）并觸發電信號。 要監控的壓力由彈簧（4）的偏壓決定。 通過轉動調節元件（3）成功完成設定。 逆時針轉動可降低切換壓力。 順時針轉動會(huì )增加切換壓力。 調節元件（3）通過鎖定螺釘固定。 機械止動件防止壓縮彈簧（4）的塊轉動。
