maedler滑動件，軌道和鋼球：不銹鋼1.4034
材質：滑動件，軌道和鋼球：不銹鋼1.4034
罩和終端片：塑料
技術數據：
• 速度：可達3m/s
• 加速度：可達80m/s2
• 精度等級：P5（標準，適用于多數應用）
• 預載等級：TO（標準，微小間隙）
按要求可提供其它精度等級和預載等級
• 溫度范圍：-20ºC ~ +80ºC
四個可選軌寬（7，9，12和15mm）
潤滑：預先用Paraliq P460潤滑。
再次潤滑間隔取決于應用類型。
待安裝，預裝不銹鋼微型滑動件用于有限行程。
滑動件特別緊密的結構，高旋轉精度（5 μm/100 mm行程），
以及特別順暢的運動均為許多不同應用提供了最佳性能。
所有技術參數均已設置好，以確保體系的高硬度和精密導引。
交貨內容：一個安裝在軌道上的滑動件
應用：
• 氣動
• 半導體制造
• 醫療
• 電子產品和微機組裝
• 精密工程
• 測量應用
優勢：
• 緊密設計
• 高載重量
• 優異的旋轉精度
• 旋轉順暢
• 高剛度
• 易安裝
| |
產品 |
|
數量 |
Rail Width
[mm] |
Total Length
[mm] |
Max. Travel *
[mm] |
A
[mm] |
B
[mm] |
C
[mm] |
D
[mm] |
E
[mm] |
F
[mm] |
G
[mm] |
H
[mm] |
J
[mm] |
K
[mm] |
L
[mm] |
M
[mm] |
N1
[mm] |
N2
[mm] |
No. of Carts |
Bore Rail |
Load Rating dyn. C
[N] |
Load Rating stat. C
[N] |
Torque Ma, Mb
[Nm] |
Torque Mc
[Nm] |
Weight
[g] |
| |
64970101 |
|
|
7 |
29 |
24 |
26 |
5,5 |
5 |
17 |
12 |
8 |
2,35 |
2,5 |
8 |
15 |
2,5 |
4,5 |
M3 |
M2x2,5 |
6 |
2 |
700 |
1100 |
3,5 |
6 |
18,4 |
| |
64970102 |
|
|
7 |
37 |
34 |
34 |
9,5 |
5 |
17 |
12 |
8 |
2,35 |
2,5 |
8 |
15 |
2,5 |
4,5 |
M3 |
M2x2,5 |
8 |
2 |
900 |
1400 |
5,5 |
7 |
24,0 |
| |
64970103 |
|
|
7 |
53 |
50 |
50 |
10 |
5 |
17 |
12 |
8 |
2,35 |
2,5 |
8 |
15 |
2,5 |
4,5 |
M3 |
M2x2,5 |
12 |
3 |
1100 |
2000 |
12 |
10 |
60,5 |
| |
64970104 |
|
|
7 |
69 |
66 |
66 |
10,5 |
5 |
17 |
12 |
8 |
2,35 |
2,5 |
8 |
15 |
2,5 |
4,5 |
M3 |
M2x2,5 |
16 |
4 |
1400 |
2700 |
21 |
14 |
79,8 |
| |
64970105 |
|
|
9 |
35 |
28 |
32 |
8 |
9,5 |
20 |
15 |
10 |
3,55 |
3,5 |
13 |
20 |
3,5 |
6 |
M4 |
M3x3 |
4 |
2 |
1200 |
1800 |
7 |
12 |
30,5 |
| |
64970106 |
|
|
9 |
45 |
40 |
42 |
11 |
8 |
20 |
15 |
10 |
3,55 |
3,5 |
13 |
20 |
3,5 |
6 |
M4 |
M3x3 |
6 |
2 |
1400 |
2100 |
11 |
15 |
40,3 |
| |
64970107 |
|
|
9 |
58 |
54 |
55 |
7,5 |
8 |
20 |
15 |
10 |
3,55 |
3,5 |
13 |
20 |
3,5 |
6 |
M4 |
M3x3 |
8 |
3 |
1900 |
3400 |
18 |
19 |
52,3 |
| |
64970108 |
|
|
9 |
84 |
78 |
81 |
10,5 |
8 |
20 |
15 |
10 |
3,55 |
3,5 |
13 |
20 |
3,5 |
6 |
M4 |
M3x3 |
12 |
4 |
2500 |
4900 |
43 |
29 |
76,9 |
| |
64970109 |
|
|
9 |
97 |
92 |
94 |
7 |
8 |
20 |
15 |
10 |
3,55 |
3,5 |
13 |
20 |
3,5 |
6 |
M4 |
M3x3 |
14 |
5 |
2700 |
5500 |
57 |
33 |
87,8 |
| |
64970110 |
|
|
12 |
40 |
32 |
37 |
6 |
11 |
27 |
20 |
13 |
4,7 |
4,5 |
15 |
25 |
3,5 |
6 |
M4 |
M3x3,5 |
4 |
2 |
2200 |
3300 |
11 |
21 |
64,1 |
| |
64970111 |
|
|
12 |
54 |
47 |
51 |
13 |
10,5 |
27 |
20 |
13 |
4,7 |
4,5 |
15 |
25 |
3,5 |
6 |
M4 |
M3x3,5 |
6 |
2 |
2600 |
4300 |
22 |
28 |
89,3 |
| |
64970112 |
|
|
12 |
69 |
62 |
66 |
8 |
10,5 |
27 |
20 |
13 |
4,7 |
4,5 |
15 |
25 |
3,5 |
6 |
M4 |
M3x3,5 |
8 |
3 |
3000 |
5300 |
36 |
36 |
112,9 |
| |
64970113 |
|
|
12 |
99 |
95 |
96 |
10,5 |
10,5 |
27 |
20 |
13 |
4,7 |
4,5 |
15 |
25 |
3,5 |
6 |
M4 |
M3x3,5 |
12 |
4 |
3800 |
7200 |
76 |
52 |
167,0 |
| |
64970114 |
|
|
12 |
129 |
122 |
126 |
13 |
10,5 |
27 |
20 |
13 |
4,7 |
4,5 |
15 |
25 |
3,5 |
6 |
M4 |
M3x3,5 |
16 |
6 |
4700 |
9700 |
121 |
68 |
217,4 |
| |
64970115 |
|
|
15 |
56 |
50 |
52 |
6 |
16,0 |
32 |
25 |
16 |
6 |
4,5 |
20 |
40 |
3,5 |
6 |
M4 |
M3x4 |
4 |
2 |
2800 |
3900 |
25 |
42 |
134,4 |
| |
64970116 |
|
|
15 |
89 |
80 |
85 |
22,5 |
12,5 |
32 |
25 |
16 |
6 |
4,5 |
20 |
40 |
3,5 |
6 |
M4 |
M3x4 |
8 |
2 |
4600 |
7800 |
73 |
70 |
219,7 |
| |
64970117 |
|
|
15 |
109 |
102 |
105 |
12,5 |
12,5 |
32 |
25 |
16 |
6 |
4,5 |
20 |
40 |
3,5 |
6 |
M4 |
M3x4 |
10 |
3 |
5100 |
9100 |
106 |
84 |
273,0 |
| |
64970118 |
|
|
15 |
169 |
162 |
165 |
22,5 |
12,5 |
32 |
25 |
16 |
6 |
4,5 |
20 |
40 |
3,5 |
6 |
M4 |
M3x4 |
16 |
4 |
7300 |
15000 |
264 |
131 |
426,4 |
maedler 精密導軌裝置RE及RE-ACS微型滑動單元不銹鋼材質
maedler 齒輪 產品貨號 63730900 桿端DIN71752 現貨現貨
Elma 100 2006
Schmidbauer
32 Elmasonic S 40 H, 230V 0
Elma 100 2238
Schmidbauer
210 Elmasonic S 60 H, 230V 4
Elma 100 2279
Schmidbauer
33 Elmasonic S 100 H, 230V 4
Elma 100 2728
Schmidbauer
Fuß Schraubfuß mit
Rutschsicherung
Ursprung: Deutschland
34 39
Elma 100 2825
Schmidbauer
35 Elmasonic S 120 H, 230V 5
Elma 100 2877
Schmidbauer
36 Elmasonic S 180 H, 230V 5
Elma 100 3281
Schmidbauer
Elmasonic 30/40 Deckel, Blau,
Kunststoff
37 1
Elma 100 3282
Schmidbauer
Elmasonic 60 Deckel, Blau,
Kunststoff
38 9
Elma 100 3285
Schmidbauer
Elmasonic 100/120 Deckel, Blau,
Kunststoff
39 17
Elma 100 3286
Schmidbauer
Elmasonic 180 Deckel, Blau,
Kunststoff
40 14
Elma 100 3287
Schmidbauer
Elmasonic 150/300 Deckel, Blau,
Kunststoff
41 12
Elma 100 3908
Schmidbauer
42 Elmasonic S 450 H, 230V 3
Elma 100 4176
Schmidbauer
Elmasonic 30 Einsatzkorb,
Edelstahl 198x106x50mm
43 1
Elma 100 4178
Schmidbauer
Elmasonic 100 Einsatzkorb,
Edelstahl, mit
Kunststoffbeschichteten Griffen,
44 4
Elma 100 4243
Schmidbauer
Elmasonic 60 Einsatzkorb,
Edelstahl, mit
kunststoffbeschichteten Griffen,
46 8
Elma 100 4271
Schmidbauer
Elmasonic 300 Einsatzkorb,
Edelstahl, mit
Kunststoffbeschichteten Griffen,
47 13
Elma 100 4275
Schmidbauer
Elmasonic 180 Einsatzkorb,
Edelstahl, mit
kunststoffbeschichteten Griffen,
48 12
Elma 100 4277
Schmidbauer
Elmasonic 120 Einsatzkorb,
Edelstahl, mit
kunststoffbeschichteten Griffen,
49 12
Elma 100 5631
Schmidbauer
Leiterplatte komplett bestückt
Steuerung S 60 H-100H 230V
Ursprung: Deutschland
50 6
Elma 100 5636
Schmidbauer
Leiterplatte komplett bestückt
Steuerung S 120 H / S 180 H 230V
Ursprung: Deutschland
51 5
Elma 100 5640
Schmidbauer
Leiterplatte komplett bestückt
Steuerung S 300 H W35 230V
Ursprung: Deutschland
52 3
Elma 100 6178
Schmidbauer
Leiterplatte komplett bestückt
Steuerung S 40 H - 220-240V
Ursprung: Deutschland
257 1
Elma 100 9030
Schmidbauer
Elmasonic 450 Einsatzkorb,
Edelstahl, mit
kunststoffbeschichteten Griffen,
53 3
Elma 100 9050
Schmidbauer
Elmasonic 450 Deckel, Blau,
Kunststoff
54 3
Elma 101 3737
Schmidbauer
55 Elmasonic P 30 H, 230V 0
0 2
Elma 101 3761
Schmidbauer
56 Elmasonic P 60 H, 230V 4
Elma 101 3777
Schmidbauer
57 Elmasonic P 120 H, 230V 4
Elma 101 3804
Schmidbauer
58 Elmasonic P 180 H, 230V 7
Elma 101 3810
Schmidbauer
59 Elmasonic P 300 H, 230V 10
Elma 101 5951
Schmidbauer
Leiterplatte komplett bestückt
Steuerung P 60 H - 220-240V
Ursprung: Deutschland
60 3
Elma 101 5953
Schmidbauer
Leiterplatte komplett bestückt
Steuerung P 120 H - 220-240V
Ursprung: Deutschland
61 2
Elma 101 5954
Schmidbauer
Leiterplatte komplett bestückt
Steuerung P 180 H - 220-240V
Ursprung: Deutschland
62 3
Elma 101 5955
Schmidbauer
Leiterplatte komplett bestückt
Steuerung P 300 H - 220-240V
Ursprung: Deutschland
63 10
Elma 103 1243
Schmidbauer
Elmasonic 150 Einsatzkorb,
Edelstahl, mit
Kunststoffbeschichteten Griffen,
64 0
0 1
Elma 104 0377
Schmidbauer
Spritzschutz Kaltgerätestecker; RAL
5002
Ursprung: Deutschland
65 25
Elma 107 1162
Schmidbauer
66 Elmasonic S 300 H, 230V 2
Elma 107 1278
Schmidbauer
67 Elmasonic S 150, 230V 0
0 1
Elma 107 6331
Schmidbauer
Fuß Steckfuß, ohne Steg, schwarz
Ursprung: Deutschland
69 40
Elma S系列/P系列檢測費
Schmidbauer
206 5
Amtec F-411
Spannhydrauli
k
Amtec Mutter Typ "F"
Bedienung über 2 F-Nippel axial /
tangential
25 4
151 KTR Rotex GS 24, Alu 2.5-26/2.5-26 3

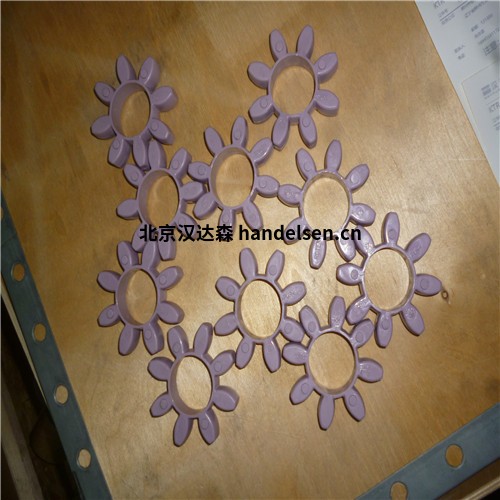

KTR Rotex-Stern 14 Rot Rotex-Stern 14, PUR, 98 Shore A 紅
色
152 30
KTR Rotex-Stern 19 Lila Rotex-Stern 19, T-PUR, 98 Shore A
紫色
153 30
KTR Rotex-Stern 24 Lila Rotex-Stern 24, T-PUR, 98 Shore A
紫色
154 6
0 30
Rotex-Stern 24
Orange
KTR Rotex-Stern 24, T-PUR, 92 Shore A
橙色
155 30
Rotex-Stern 28 Lila Rotex-Stern 28, T-PUR, 98 Shore A
紫色
156 38
Rotex-Stern 28
Orange
KTR Rotex-Stern 28, T-PUR, 92 Shore A
橙色
233 31
KTR Rotex-Stern 28 Rot Rotex-Stern 28, PUR, 98 Shore A 紅
色
157 35
KTR Rotex-Stern 38 Lila Rotex-Stern 38, T-PUR, 98 Shore A
紫色
158 26
Rotex-Stern 38
Orange
KTR Rotex-Stern 38, T-PUR, 92 Shore A
橙色
234 18
KTR Rotex-Stern 42 Lila Rotex-Stern 42, T-PUR, 98 Shore A
紫色
225 34
Rotex-Stern 42
Orange
KTR Rotex-Stern 42, T-PUR, 92 Shore A
橙色
235 30
KTR Rotex-Stern 48 Lila Rotex-Stern 48, T-PUR, 98 Shore A
紫色
224 34
Rotex-Stern 48
Orange
KTR Rotex-Stern 48, T-PUR, 92 Shore A
橙色
159 25
KTR Rotex-Stern 65 Lila Rotex-Stern 65, T-PUR, 98 Shore A
紫色
160 8
0 30
SITEMA KR 025 31 SITEMA Absturzsicherung KRP 25
Pneumatische Offenhaltung
zul. Last 10 kN
180 1
SITEMA KR 028 31 SITEMA Absturzsicherung KRP 28
Pneumatische Offenhaltung
zul. Last 15 kN
181 1
SITEMA KR 040 31 SITEMA Absturzsicherung KRP 40
Pneumatische Offenhaltung
zul. Last 33 kN
182 1
SITEMA KR 056 30 SITEMA Absturzsicherung KR 56
Hydraulische Offenhaltung
zul. Last 67 Kn
183 1
SITEMA KR 056 31 SITEMA Absturzsicherung KRP 56
Pneumatische Offenhaltung
zul. Last 67 kN
184 1
Stuwe(Stuewe 001.015.048
/Stüwe)
Wellenkupplung
Grösse WK 100-12x100
Bohrungs-Ø ´´dw´´: 100 H7
204 -15
2
Maedler 63720900 Gelenkkopf DIN71752, Groß 10x20,
Rechtsgewinde
175 2
Maedler 63730900 Gelenkkopf DIN71752, Groß 10x20,
linksgewinde
176 2
GEMÜ 1436 S01 Z
29 03 000
Gemu(Gemü) GEMÜ 1436 S01 Z 29 03 000
Anbausatz für Typ 1436
199 2
HBE 1754 PTHK-90-G2"-V=2x400
TT=400/1000W
203 5
Kendrion WEL027.500000 WEL027031
Wechselstrom-Hubmagnet 230 V,
50 Hz, 100 % ED, 134 VA,
193 1
Graessner(Nid 21170P000062
ec Graessner)
PowerGear P170L 1,50:1 WA.13
Einbaulage: Beliebig
Grundierung nach RAL 9005,
201 1
Janitza 52.22.090 UMG 96RM-PN
90-277V, UL
Inklusive 2 PROFINET-konformen
237 17
1 Ecia 9988500 Bridge rectifier U 230 (230V/1A) 333
2 Ecia 9989500 Half wave rectifier U 400 (400V/1A) 166
Riegler 100478 C 33-K 10-HA
Filterregler »multifix« mit PCBehälter
und Mano., 5 μm, BG 3, G
177 10
Riegler 138873 335.104
Kugelhahn, Feineinstellung,
trinkwassergeeignet, Messing
178 7
87 0
Riegler 138875 335.106
Kugelhahn, Feineinstellung,
trinkwassergeeignet, Messing
179 1
119 0
LTN 4936342 SC104-12-A01
Herkunftsland: DE
211 11
Burocco 1AEC2IBER2D5 VO - VP/FL - DN40 - PN16 - AISI
316L /
AISI 304 - FL PN40 RF - SILIC. -
232 -8
0 10
Burocco 1AEC2IBES1D2 VO - VP/FL - DN40 - PN16 - AISI
316L / AISI 304 - FL PN40 RF -
SILC. - S.118 (magg.) -
28 25
0 20
Burocco 1AGC2IBEU1D2S VO - VP/FL - DN65 - PN16 - AISI
316L / AISI 304 - FL PN40
RF - SILIC. - S.136 (magg.) - NC -
222 2
Burocco AKEVSEV54SM1-A for VP/FL DN40 NC
KIT SOLENOID VALVE 1/4" - 3/2V
NC - 24V CC SINGOLO
26 24
0 20
Burocco AKEVSEV54SM1-B for VP/FL DN40 NO
KIT SOLENOID VALVE 1/4" - 3/2V
NC - 24V CC SINGOLO SOLENOIDE
230 -8
0 10
Burocco AKEVSEV54SM1-F for VP/FL DN65 NC
KIT SOLENOID VALVE 1/4" - 3/2V
NC - 24V CC SINGOLO
231 2
Burocco ARFUAS14-SM1- for VP/FL DN40/65
UNIDIRECTIonAL FLOW
REGULATOR - 1/4"G - Mod.
27 2
0 30
Burocco CMLD96-114-CC for VPFL DN40 Drop 18bar,
SPRING VO DN65 NC - S.118 -
OTEVA 70
258 10
Burocco CPID94-007AGC for VPFL DN40 Drop 18bar,
PISTON VO DN65 2V - NC - S118 -
ALLUMINIO
259 20
Burocco ROAE00ES1A for VPFL DN40 Drop 18bar,
Sealing Kit - VALV.ON-OFF -
VPFL/SBS - DN40 - SILIC. - S.118
260 10
BARTEC 347542 ER110 ruettelfest
24V, AC 42-230 V, 110 kOhm
246 -5
0 25
BARTEC 8000900008001 Kaltleiterauslösegerät TMA 100
230 V, 50 HZ
248 -2
0 10
247 BARTEC 80017130000 Relaissockel 1
0 18
1_perma-tec 100020 Perma-Classic-LC-M120-SF01
Universalfett
93 20
1_perma-tec 100034 Perma-Classic-LC-M120-SF02
Hochdruckfett
94 10
1_perma-tec 100724 Perma-Star-LC-M120-SF01
mit Universalfett
95 10
1_perma-tec 100733 Perma-Star-LC-M120-SF02
mit Hochdruckfett
96 10
97 1_perma-tec 101333 Aktivierungsschraube Rot, 6 Monate 25
0 100
1_perma-tec 101335 Aktivierungsschraube Grau, 12
Monate
98 -50
0 100
1_perma-tec 104044 Perma-Star-LC-S60-SF01
mit Universalfett
298 0
0 10
1_perma-tec 104048 Perma-Star-LC-S60-SF02
mit Hochdruckfett
299 0
0 10
1_perma-tec 104473 Perma-Star-LC-L250-SF01
mit Universalfett
295 -2
0 10
1_perma-tec 104480 Perma-Star-LC-L250-SF02
mit Hochdruckfett
296 0
0 10
1_perma-tec 106997 Perma-Futura-LC-M120-SF01
mit Universalfett
99 10
1_perma-tec 107008 Perma-Futura-LC-M120-SF02
mit Hochdruckfett
100 20
297 1_perma-tec 107529 Perma Star Vario 2.0 Antrieb 0
0 10
1_perma-tec 111531 Perma STAR LC 250 mit Klüber BE
41-542
101 1
Maxon motor 270380
maxon motor
maxon Motor-Getriebe-Encoder-
Kombination
bestehend aus:
173 499
Maxon motor 379850
maxon motor
maxon Motor-Getriebe-Encoder-
Kombination
bestehend aus:
174 498
Stäubli Tec- MPX10.1202/JV
Systems(Stau
bli)
SCHNELLKUPPLUNG HYDRAULIK
MPX10.1202/JV
Ursprungsland:FRANKREICH
185 10
Stäubli Tec- MPX10.7202/JV
Systems(Stau
bli)
VERSCHLUSSNIPPEL HYDRAULIK
MPX10.7202/JV
Ursprungsland:FRANKREICH
186 10
Stäubli Tec- RBE06.1102
Systems(Stau
bli)
SCHNELLKUPPLUNG
RBE06.1102
Ursprungsland:FRANKREICH
187 18
Stäubli Tec- RBE06.6102
Systems(Stau
bli)
STECKNIPPEL
RBE06.6102
Ursprungsland:FRANKREICH
188 18
Stäubli Tec- RMI20.1104/JKV
Systems(Stau
bli)
SCHNELLKUPPLUNG
RMI20.1104/JKV
Ursprungsland:FRANKREICH
189 2
Stäubli Tec- RMI20.7104/JKV
Systems(Stau
bli)
VERSCHLUSSNIPPEL
RMI20.7104/JKV
Ursprungsland:FRANKREICH
190 2
Stäubli Tec- RMI25.1105/JKV
Systems(Stau
bli)
SCHNELLKUPPLUNG
RMI25.1105/JKV
Ursprungsland:FRANKREICH
191 2
Elbe 0.109.130.0202 Kardan Gelenkwelle
Flansch 90 4/8
S = 250 mm X = 40 mm
293 19
249 Gutekunst D-145F D-145F, 1Satz(10St.) 9
250 Gutekunst D-150C D-150C, 1Satz(10St.) 9
252 Gutekunst D-207J-02 D-207J-02, 1Satz(10St.) 9
254 Gutekunst D-207J-11 D-207J-11, 1Satz(10St.) 9
255 Gutekunst D-263K D-263K, 1Satz(10St.) 8
251 Gutekunst D-274 D-274, 1Satz(10St.) 9
294 Gutekunst D-274 D-274, 1Satz(10St.) 9
256 Gutekunst VD-252A-40 VD-252A-40, 1Satz(10St.) 9
MLR 25 L 4010
2563/I-MK SH
102 Icar 1μF, 25x86mm, Cable 400mm 10
MLR 25 L 40100
3578/I-MK SH
103 Icar 10μF, 35x101mm, Cable 400mm 193
maedler滑動件，軌道和鋼球：不銹鋼1.4034
客服熱線：
