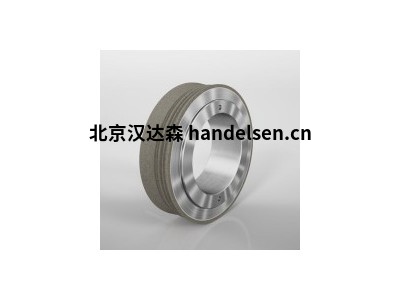

Effgen修整工具 1A1R-250-2,3-1,5-G10-D301說明

Effgen Schleiftechnik是您用金剛石和立方氮化硼制成的高硬度研磨，拋光和修整工具的合作伙伴。Lapport Schleiftechnik是您使用氧化鋁和碳化硅制成的常規研磨工具的合作伙伴。





從寶石磨粉機到用于研磨和修整工具的系統供應商

Effgen Lapport Schleiftechnik是1922年在Idar-Oberstein成立的一家寶石加工公司的直接后代，現在是一家現代化的中型家族企業。該公司擁有450多名員工，并根據客戶要求并按照FEPA標準生產金剛石和立方氮化硼工具。





超級硬質研磨工具

電鍍鍵

金屬鍵

陶瓷鍵

樹脂鍵

修整工具





常規磨削工具

陶瓷結合劑

樹脂結合劑



快速生成復雜的輪廓

型材修整卷

修整工具通過在磨削工具中創(chuàng )建凹槽來生成輪廓。該工藝的優勢包括在磨具中快速生產復雜的輪廓，較低的每件工件修整成本，優良的表面質量以及對機床產能的優化利用。主要應用將在汽車工業及其供應商以及滾動軸承，驅動技術，渦輪機，精密工具和機械的制造商中找到。



電鍍負輪廓修整輥的公差非常嚴格。這些工具的生產過程比正面修整工具的生產過程復雜。在實際應用中，使用負壓工藝制造的型材修整工具具有更長的工具壽命。負型修整輥主要用于批量生產復雜，高精度的型材。



路徑控制的表單修整工具（CNC表單卷）

路徑控制的修整工具可用于僅使用一種工具生成各種砂輪輪廓。對于不同的砂輪類型，有用于修整工具的優選制造工藝。因此，可以在較大范圍內指定和控制修整結果。



正電鍍形式的修整工具覆蓋有一層金剛石。這產生了恒定的修整寬度。這些修整工具用于對陶瓷結合的cBN砂輪，氧化鋁和特殊的氧化鋁砂輪進行成型。



負電鍍形式的修整工具和滲透設計用于由氧化鋁和特殊氧化鋁制成的常規研磨工具。此處的主要區別在于，滲透型通過在生產過程中研磨金剛石涂層和電鍍型來實現其高精度。另外，可達到的凸半徑是不同的。在某些情況下，小半徑的修整工具也適用于修整陶瓷結合的砂輪。



Effgen產品型號：

Effgen SK-490-19(23)-2-R0,4-W30/W3-G10-B252

Effgen SK-110-W45-G20-D601 MS-AL

Effgen SK-110-W45-G20-3D601  MS-AL，Nr.: 70887545-Z01/160414G1

Effgen SK-160-8-W10-G10-3D851V MS-AL

Effgen SK-180-5-G10-3D427 MS-AL

Effgen SK-160-8-W10°-G10-D851V MS-AL

Effgen SK-180-5-G10-D427 MS-AL

Effgen 1A1R-250-2,3-15-G10-D301

Effgen 1A1R-250-2,3-1,5-G10-D301

Effgen SK-110-8-W10°-G10-3D851V MS/AL

Effgen SK-110-5--G10-3D851V MS/AL



EFFGEN Schleiftechnik的研磨工具使用高硬度顆粒材料金剛石或立方氮化硼（立方氮化硼cBN）。金剛石用于玻璃，硬質合金，陶瓷，塑料和石材的高性能研磨。

如今對刀具磨削的高質量要求需要*協調粘接系統，特點是功耗低，工藝短時間和長壽命。



    G-RUN，新開發的金屬混合粘合劑產品系列EFFGEN-LAPPORT-Schleiftechnik的磨削工具符合要求各方面的這些要求。它明確定義難多孔微觀結構帶有金剛石顆粒這是專門為G-Run系統開發的并在性能之間實現zui佳平衡和成本效益。專門設計的鉆石質量適用于EFFGEN-LAPPORT磨削技術這種工具的切割能力非常高結合其精細協調的耐磨性能，保證持續的自我銳化效果。盡管它的低功耗，G-Run粘接系統非常希望保持運行長時間顯示其輪廓形狀無與倫比的穩定性。該最小化敷料可進一步提高工具的成本效益循環和高進給率。粘合劑的硬度可以根據情況定制例如，允許有效研磨各種硬質金屬和金屬陶瓷成績始終如一。



磨粒的zui佳嵌入確保了最小的顆粒破壞，因此使用壽命長磨具。 所有的鉆石顆粒都收到特殊的治療以確保zui佳性能。

DR. KAISER介紹

精密源于鉆石從家族小公司成長為具有世界知名度的現代化公司

邁克爾 凱撒博士在30多年前創(chuàng )建了他的金剛石工具車間，一個從家開始運行的小公司。這個公司已經成長為一個具有世界知名度的現代公司，通過靈活強大的生產單位的創(chuàng )建，持續不斷地拓展其產品線。公司的目標一直都是成為“關于磨削區”所涉及的所有客戶問題的方案解決商。公司的成功源于通過與每一個客戶溝通其應用后提供最精密的產品，以便生產最適合其使用的高性能產品給客戶。

公司創(chuàng )建于1977，它的第一個辦公室是一間地下室，在那里生產了它的第一個產品，固定式金剛石修整器是在面積為7.55平方米的花園工棚中，在簡單的小床子上完成的。1979年公司遷移到它的第一個生產車間，開始生產旋轉金剛石碟片。1987年，產品線擴展引入了金剛石磨損防護件和用于陶瓷結合劑金剛石砂輪型面的點壓修整工具的生產部門。

    多年來，為了滿足客戶的產品需要，集中制造能力，我們的產品部門也增加了。為了使旋轉金剛石滾輪發揮其最高性能，使用速度傳感器和聲發射傳感器技術的修整主軸部門也成立了。1989年，主要是針對齒輪磨砂輪的修整，精密電鍍部門開始生產電鍍修整滾輪。

用于制造特殊應用工具的產品部門，作為基于現有的 DR. KAISER 產品和制造技術的新產品部門建立了， 例如使用人工金剛石的固定式修整器和用于修整陶瓷結合劑CBN砂輪用的旋轉修整滾輪。

為了建立一個客戶導向的加工組織，在2004年，使用電鍍CBN和金剛石砂輪的硬加工應用的部門建立了。

2007年，高精度反電鍍成型滾輪部門作為獨立的產品部門成立了，可以提供高精度和復雜幾何形狀的修整滾輪。

2009年，DR.KAISER 擁有了陶瓷CBN和金剛石砂輪生產和應用的加工和技術支持能力。

DR. KAISER 現在有能力提供給我們的客戶一整套的用于高性能超硬砂輪和金剛石修整工具的系統解決方案。

DR. KAISER 通過其全球的擁有技術背景的授權經銷商向其客戶提供磨削和修整操作的產品和工藝方案。

DR. KAISER 現在有能力提供給我們的客戶一整套的用于高性能超硬砂輪和金剛石修整工具的系統解決方案。

DR. KAISER 通過其全球的擁有技術背景的授權經銷商向其客戶提供磨削和修整操作的產品和工藝方案。





合格，進取，客戶導向DR. KAISER 最大的資源和潛力是位于CELLE的現代化的工廠設備及280多人的高素質，忠于職守的員工隊伍。還有在所有相關市場上，技術導向性的銷售團隊和世界各地的合作伙伴。

除了持續的進修之外，對每一個員工的承諾和激勵是保證產品質量和成為合格的應用顧問的關鍵。DR. KAISER 的精密工具和服務是基于最高的質量標準。 1999年，我們引入了質量管理體系DIN EN ISO 9001，并作為模范性公司定期性認證。

在生產中，由于越來越多的高強度，難加工材料的應用，要求安全穩定的，能晝夜生產的設備。由 DR. KAISER 生產的高精度, 高要求和創(chuàng )新工具正成為未來發展的一部分。為了確保我們的客戶在任何時候都能依賴于我們的高水平產品和服務，我們也在員工培訓和產品研發上直接做了大量投資。

Effgen修整工具 1A1R-250-2,3-1,5-G10-D301說明

DR. KAISER 依照不同的應用開發生產。這樣可以保證各方在值得信賴的和成功的合作中獲益。



加工可靠性是在汽車行業里取得成功的一個生死攸關的因素。在像曲軸，凸輪軸，閥，閥針或驅動組件的大批量生產中，功能強大的精密工具是不可替代的。在這里，他們必須始終滿足最高質量的要求，持續工藝優化和有能力

滿足新創(chuàng )新所帶來的挑戰。動態高效的流程節約資源，降低成本。創(chuàng )新可靠的精密工具及其不斷優化，從而確保其技術進步。



修整盤



應用范圍

針對普通和超硬砂輪的CNC修整

CNC修整技術可以用于所有的磨削領域，  尤其在少量，中等產量以及樣件加工的應用。柔性化的CNC 控制能夠很容易的改變生產的流程。從單片滾輪的價格來講，CNC修整碟片要比成形滾輪便宜?？梢孕拚鞣N不同形狀種類的砂輪。

使用天然金剛石或CVD材料的CNC修整碟片用于普通砂輪的修整，可自銳性的旋轉修整工具用于修整超硬砂輪。對滾輪和修整系統的優化使精密修整應用達到其最好的跳動偏差和最好的修整結果。

工藝最大限度優化

除了通常的參數如進給量，滾輪轉向和速度比之外，修整工藝可以通過工具，金剛石的模式（粒度，排列，金剛石品級）以及輪廓的幾何形狀的制造過程得到非常顯著的優化。高精密幾何形狀所需的高要求可以通過使用CVD金剛石達到。使用這種技術，精細型面的的圓弧半徑最小可以達到 1/100 mm。

修整碟的可重修性

CVD金剛石允許多次重修CNC修整碟片。極大的降低修整工具的成本，并能夠長時間的在生產上使用，重修后，甚至多次重修后的碟片的工藝參數幾乎和新碟片的一樣。

精度高

所有的DR. KAISER產品，在安裝在客戶磨床上時，都對其軸向和徑向跳動有要求。在交付貨物時，也隨箱提供出廠檢查文件和用于客戶磨床上CNC數據的設置值，根據客戶CNC的要求獨立設計而成。





DR. KAISER常見型號：

DR. KAISER NC20-C-140-R0,125-W40-35-30

DR. KAISER NC63-C-110-F0,38-R0,3-W3-40-10-TK

DR. KAISER NC20-C-130,5-R0,25-W40-40-10-TK

DR. KAISER NC50-H-110-R0,5-W74-70-16-TK

DR. KAISER NC88-CG-160-10-2-R1,5-30-49-TK

DR. KAISER NC88-G-130-10-3-R2-22-40

DR. KAISER NC20-C-114-R0,5-W50-25,4-9,53-TK

DR. KAISER NC40-C-100-R0,165-W40-50-15-TK

DR. KAISER NC50-H-100-R0,65-W55-40-15-TK

DR. KAISER NC50-H-75-R1-W25-40-28

DR. KAISER NC10-G-160-4-3-R2-25-25-TK

DR. KAISER NC20-C-60-R0,25-W40-8-6

DR. KAISER NC88-CG-120-32-1,5-R1-W85-35-32-TK

DR. KAISER NC41-C-150-R0,2-W20-52-30-TK/1

DR. KAISER NC90-G-160-R2-25-25.4-TK

DR. KAISER NC59-G-101,6-R2,54-W8-50,8-46,71-TK

DR. KAISER修整主軸

DR. KAISER C72-FS-250-40-10-TK56

DR. KAISER C58-FASD-165-6-6-ZM4

DR. KAISER R290-GK-TK-50-10-1,5-8-13,5

DR. KAISER RI64-G3513-120-0,8-6-F2-40-12-TK

DR. KAISER RI10-G4215-S5-125-4-6-R2-40-12-TK

DR. KAISER RG320-GC-200 M1,5-3-EW21-TK-V

DR. KAISER 鉆石凸輪

DR. KAISER RGF703-GC-123-M1,5-2,5-EW20-R600-0,8-W1

DR. KAISER RGM549-GC-M2,8-EW20-Profil/1

DR. KAISER PGM76-G-123-9,833-2,595-52-40

DR. KAISER RGM781 GC-130 M4,9167-EW20-R1600
