RollonX軌選型參考



彎曲C型輪廓的直線軸承。提供鍍鋅鋼，不銹鋼或經過Rollon NOX處理的硬化處理





一、主要特點

直線滾子軸承，不銹鋼直線軸承，鍍鋅鋼直線軸承，X導軌，直線導軌

高性?xún)r(jià)比的彎曲鋼型材

直線滾子軸承，不銹鋼直線軸承，鍍鋅鋼直線軸承，X導軌，直線導軌

可用于Rollon NOX硬化工藝

直線滾子軸承，不銹鋼直線軸承，鍍鋅鋼直線軸承，X導軌，直線導軌

安裝簡單

直線滾子軸承，不銹鋼直線軸承，鍍鋅鋼直線軸承，X導軌，直線導軌

防腐蝕

直線滾子軸承，不銹鋼直線軸承，鍍鋅鋼直線軸承，X導軌，直線導軌

骯臟環境中的最佳可靠性

直線滾子軸承，不銹鋼直線軸承，鍍鋅鋼直線軸承，X導軌，直線導軌

自對準系統



二、產品描述

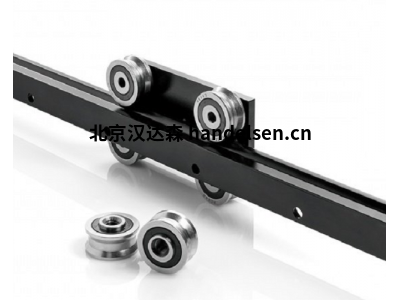

帶有徑向球軸承滑塊的堅固實用的  直線導軌。X導軌是帶有徑向滾珠軸承滑塊的線性導軌系列，適用于需要成本效益和  高耐腐蝕性的應用。的具有成形滾道直線導軌和與扁平滾道直線導軌是在不銹鋼或鍍鋅或氮化的金屬片材可用。使用T + U配置時，X導軌系統可以補償安裝表面平行度中的任何軸向不對準。



線性導軌有五種寬度：20、26、30、40和45mm

標準導軌長度可達4.000mm；根據要求不同的長度

低摩擦系數

T型和U型導軌的組合用于自動調心軸承應用

容易調節的滑塊預緊力

聚合物基刮水器可提供額外的滾子軸承保護（適用于薄型滑塊）

最高120°C / 250°F的耐高溫性（氮化型為170°C）

X導軌不銹鋼直線導軌具有耐腐蝕性能，即使在非常臟或炎熱的環境中也能確?？煽康牟僮?。當需要不銹鋼線性導軌時，此解決方案是理想且價格合理的解決方案。



三、X導軌直線導軌的主要應用領域：



工業機械

醫療類

海軍

后勤

食品與飲料







四、技術特點

直線導軌的可用尺寸：20、26、30、40和45 mm

最高 線性滑軌中的滑塊操作速度：1.5 m / s（59 in / s）（取決于應用程序）

最高 加速度：2 m /s²（78 in /s²）（取決于應用）

最高 行程：3,060毫米（120英寸）（取決于尺寸）

最高 徑向負載能力：3.240 N（每個滑塊）

直線導軌的溫度范圍：不銹鋼-20°C至+100°C（-4°F至+212°F），鍍鋅-20°C至+120°C（-4°F至+248°F ），-30°C至+170°C氮化

可用的導軌長度為160毫米至4.000毫米（6.3英寸至157英寸），增量為80毫米（3.15英寸）

終生潤滑的滾子

滾筒密封墊/防護罩：CEX滑塊=> 2RS（防濺密封），CES滑塊=> 2Z（防塵蓋密封），CEN滑塊=> 2Z

材質：不銹鋼導軌TEX ... / UEX ... 1.4404（AISI 316L），鋼軌TES ... / UES ...鍍鋅ISO 2081

滾筒材質：不銹鋼1.4110（AISI 440）



五、常見型號



      Rollon CPA18-2Z



　　Rollon DSS43-16



　　Rollon LTH45-04KF



　　Rollon TLV-18-00



　　Rollon LTH45-04-KF



　　Rollon Hub: 478



　　Rollon TLV-28



　　Rollon CS28-080



　　Rollon LTH30-05-RF



　　Rollon CPN63-2ZR



　　Rollon CES30-088



　　Rollon TES30-020



　　Rollon DEF35-04



　　Rollon DSS28-03



　　意大利ROLLON公司自1975年開始進入直線運動領域以來，ROLLON制定了多種系列的產品,解決了在機械設計和制造等領域的大量問題。ROLLON導軌被廣泛應用于：裝配機械、立體裝卸、醫藥機械、起重機械、雕刻機械、拉伸機械、焊接機器人、切割機械、一般性機械以及工業生產中的防護面板等眾多領域。其主要產品有：伸縮導軌、抽屜式導向件、直線軸承、N線性元件、線性滑軌、重負荷導向件、重負荷導軌等。
