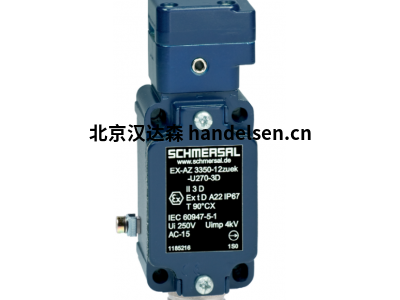

Schmersal安全開關EX-AZ16-03ZVK-3D
一、產品參數
多重編碼
雙重絕緣
52毫米x 90毫米x 30毫米
熱塑性外殼
3個電纜入口M 16 x 1.5
開槽孔用于調節，圓孔用于
定位
低
電壓和低電流時的接觸可靠性高
對于
Ex-Zone 0和20的本安電流電路（Ex i）
二、產品描述
1.產品型號說明
出口A(yíng)Z 16-03ZVK-3D
貨號（訂單號）
101194774
EAN（歐洲商品編號）
4030661359526
eCl @ ss編號，版本9.0
27-27-06-02
2.防爆防護
防爆：法規
EN 60079-0
防爆區
22
防爆類別
3D
防爆名稱
II 3D Ex tc IIIC T90°C直流X
制造商聲明
ATEX 22區
3.一般數據
產品名稱
前AZ 16
外殼材質
塑料，玻璃纖維增??強的熱塑性塑料，具有自熄性
觸頭材料，電氣
銀
總重量
140.000克
4.常規數據-功能
彈射力
是
安全觸點數量
3
5.安全鑒定
標準品
ISO 13849-1
任務時間
20年）
6.安全評估-安全輸出
B10d常閉觸點（NC）
2,000,000次運營
7.機械數據
機械壽命，最小
1,000,000次操作
正休息旅行
8毫米
正斷裂力，最小
10 N
最大驅動速度
1 m /秒
8.機械數據-連接技術
端子連接器
螺絲連接
電纜密封套的電纜橫截面，最小
6毫米
電纜密封套的電纜橫截面，最大值
12毫米
電纜截面，最小
0.75平方毫米
電纜截面，最大
2.5平方毫米
注意（電纜部分）
有關電纜部分的所有指示都包括導體套圈。
9.機械數據-尺寸
傳感器高度
90毫米
傳感器長度
30毫米
傳感器寬度
52毫米
10.環境條件
防護等級
IP 67符合IEC / EN 60529
最低環境溫度
-20°攝氏度
最高環境溫度
+70°攝氏度
11.環境條件-絕緣值
額定沖擊耐受電壓
6千伏
12.電氣數據
熱測試電流
2.5安
使用類別AC-15
230伏交流電
使用類別AC-15
2.5安
使用類別DC-13
24伏直流電
使用類別DC-13
2.5安
開關元件
開瓶器（NC）
切換原理
蠕變電路元件
13.供貨范圍
包含在交付中
執行器必須單獨訂購。
槽密封塞，
包括經過認證的螺紋電纜固定頭和螺塞
三、產品型號
Schmersal TS 236-11Z TS 336-11Z M630-11-2
Schmersal TR 236-11Z TR 336-11Z M630-11-2-A30
Schmersal T1R 236-11Z T1K 336-11Z M630-11-2-D30
Schmersal T4K 236-11Z T4VH 336-11Z M630-11-2-E24
Schmersal T4K 236-11Z-1946 T4V10H 336-11Z M630-11-2-F
Schmersal T4R 236-11Z T4V7H 336-11Z M630-11-5
Schmersal TK4 236-11Z T4V7H 336-11Z-1897 M630-11-5-A30
Schmersal TV1H 236-11Z ZS 336-11Z M630-11-5-D30
Schmersal TV7H 236-11Z ZR 336-11Z M630-11-5-E24
Schmersal TV10H 236-11Z Z1K 336-11Z M630-11-5-F
Schmersal TV12H 236-11Z Z4VH 336-11Z MS 441-11y
Schmersal TV12H 236-11Z-RMS Z4V7H 336-11Z MS 441-11y-t
Schmersal T3C236-11Z Z4V10H 336-11Z MR 441-11y
Schmersal T4C236-11Z T4VH 336-11Z-1058 MR 441-11y-t
Schmersal T5C236-11Z T4VH 336-11Z-1058-5 ML 441-11y
Schmersal ZS 236-11Z T4V7H 336-11Z-RVA-2272/2654 ML 441-11y-t
Schmersal ZS 236-11Z-1946 Z4VH 336-11Z-1058 MD 441-11y
Schmersal ZR 236-11Z AZ 15 ZVK MD 441-11y-t
Schmersal Z1R 236-11Z AZ 15 ZVRK MJ 441-11y
Schmersal Z4K 236-11Z AZ 15 ZVK-1467-1 MJ 441-11y-t
Schmersal Z4R 236-11Z AZ 16 ZVK TS 441-11y
Schmersal ZK4 236-11Z AZ 16 ZVRK TS 441-11y-t
Schmersal ZV1H 236-11Z AZ 16-02 ZVK TR 441-11y
Schmersal ZV1H 236-11ZZ AZ 16-02 ZVRK TR 441-11y-t
Schmersal ZV7H 236-11Z AZ 16-03 ZVK TL 441-11y
Schmersal ZV10H 236-11Z AZ 16-03 ZVRK TL 441-11y-t
Schmersal ZV12H 236-11Z AZ 16-12 ZVK TD 441-11y
Schmersal ZS 236-02Z-2077/2107 AZ 16-12 ZVRK TD 441-11y-t
Schmersal ZS 236-11ZR-1816 AZ 16 ZVK-1476-1 TK 441-11y
Schmersal ZS 236-11ZR-1519 AZ 16 ZVK-1476-1/1762 TK 441-11y-t
Schmersal T1R 236-11Z-UE-1223 AZ17-11ZK TS 422-10y
Schmersal Z1R 236-11ZR-1816 AZ17-11ZRK TD 422-10y
Schmersal ZIR 236-11ZR-U180-1816 AZ17-02ZK TD 422-01y
Schmersal集團多年來一直致力于在工作場所生產安全產品。從種類繁多的機械和電感應開關設備中，出現了世界上范圍最大的用于保護人和機器的安全開關設備和安全開關系統。在這個新的在線目錄中，提供了完整的范圍。
大約二十年來，安全性和生產力已不再相互排斥。當局和機構高度關注將現代安全系統集成到機器中，從而支持生產的自由流通。安全系統的制造商為人性化的工作環境的組織做出了重要貢獻，在這種環境中，機器從工人那里接管了繁重而單調的工作，而沒有使他們遭受危險和風險。
