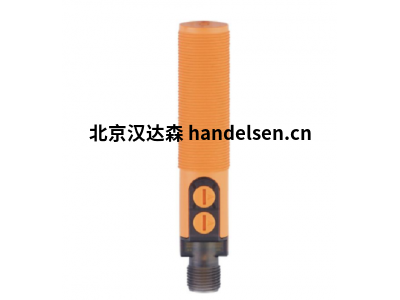

IFM感應式傳感器IFS240
| 高軻 QQ：2850590595 手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn |
 |
一、技術數據
寬工作溫度范圍
針對惡劣工業環境的要求提供高度保護
傳感器公差低，安全檢測
通過廣泛的應用減少倉儲
二、產品特征
用于工業，移動，冷卻液和潤滑劑應用
針對惡劣工業環境的要求提供高度保護
寬工作溫度范圍，使用靈活
開關距離長且傳感器公差低，因此檢測可靠
通過廣泛的應用減少倉儲
三、常見型號
產品 切換距離 開關頻率 輸出功能 輸出 外型尺寸
IFS240 4毫米嵌入式安裝 700赫茲 沒有聯系 直流PNP M12 x 1 / L = 60毫米
IGS232 8毫米嵌入式安裝 400赫茲 沒有聯系 直流PNP M18 x 1 / L = 60毫米
IE5338 3毫米嵌入式安裝 800赫茲 沒有聯系 直流PNP / NPN M8 x 1 / L = 40毫米
IFS204 4毫米嵌入式安裝 700赫茲 沒有聯系 直流PNP M12 x 1 / L = 45毫米
IGS204 8毫米嵌入式安裝 400赫茲 沒有聯系 直流PNP M18 x 1 / L = 45毫米
IFS205 7毫米不能齊平安裝 700赫茲 沒有聯系 直流PNP M12 x 1 / L = 50毫米
IFT203 4毫米嵌入式安裝 800赫茲 沒有聯系 直流PNP M12 x 1 / L = 45毫米
IFT200 7毫米不能齊平安裝 800赫茲 沒有聯系 直流PNP M12 x 1 / L = 50毫米
IE5287 2毫米嵌入式安裝 1300赫茲 沒有聯系 直流PNP M8 x 1 / L = 50毫米
IN5225 4 mm不能齊平安裝 1300赫茲 2 x常開觸點 直流PNP 40 x 26 x 26毫米
IGT203 8毫米嵌入式安裝 600赫茲 沒有聯系 直流PNP M18 x 1 / L = 46毫米
IM5135 40 mm不能齊平安裝 200赫茲 對價的 直流PNP 40 x 40 x 54毫米
IEC201 2毫米嵌入式安裝 100赫茲 沒有聯系 直流PNP M8 x 1 / L = 50毫米
IFC204 4毫米嵌入式安裝 700赫茲 沒有聯系 直流PNP M12 x 1 / L = 45毫米
IEC211 3毫米準沖洗 250赫茲 沒有聯系 直流PNP M8 x 1 / L = 45毫米
IEC212 5 mm不能齊平安裝 500赫茲 沒有聯系 直流PNP M8 x 1 / L = 45毫米
IET200 3毫米準沖洗 250赫茲 沒有聯系 直流PNP M8 x 1 / L = 45毫米
IFS244 4毫米嵌入式安裝 700赫茲 沒有聯系 直流PNP M12 x 1 / L = 45毫米
IET201 5 mm不能齊平安裝 500赫茲 沒有聯系 直流PNP M8 x 1 / L = 45毫米
IGT247 5毫米嵌入式安裝 100赫茲 沒有聯系 直流PNP M18 x 1 / L = 70毫米
IES221 3毫米嵌入式安裝 1500赫茲 開瓶器 直流NPN M8 x 1 / L = 30毫米
IES217 3毫米嵌入式安裝 1500赫茲 開瓶器 直流PNP M8 x 1 / L = 30毫米
IES218 6 mm不能齊平安裝 800赫茲 開瓶器 直流PNP M8 x 1 / L = 30毫米
IES216 6 mm不能齊平安裝 800赫茲 沒有聯系 直流PNP M8 x 1 / L = 30毫米
四、產品特點
電氣版本 PNP
輸出功能 沒有聯系
切換距離[mm] 第四名
套管 螺紋設計
尺寸[mm] M12 x 1 / L = 60
應用領域
具體性質 鍍金觸點；切換距離增加
應用 工業應用/工廠自動化
電氣數據
工作電壓[V] 10 ... 30直流
消耗電流[mA] <10
防護等級 三級
反極性保護 是
出口處
電氣版本 PNP
輸出功能 沒有聯系
最大壓降切換輸出DC [V] 2.5
開關量輸出DC的永久載流量[mA] 100
開關頻率DC [Hz] 700
短路保護 是
防過載 是
檢測區域
切換距離[mm] 第四名
實際切換距離Sr [mm] 4±10％
工作距離[mm] 0 ... 3.24
切換距離增加 是
精度/偏差
校正系數 鋼：1 /不銹鋼：0.7 /黃銅：0.5 /鋁：0.4 /銅：0.3
磁滯[Sr的百分比] 3 ... 15
開關點漂移[Sr的百分比] -10 ... 10
環境條件
環境溫度[°C] -40 ... 85
防護等級 IP 65; IP 66; IP 67; IP 68; IP 69K
批準/考試
電磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF噴砂處理 10 V /米
EN 61000-4-4爆裂 2千伏
EN 61000-4-6 HF有線 10伏
EN 55011 B級
抗振性
EN 60068-2-6 Fc 在3個軸上20 g（10 ... 3000 Hz）/ 50個頻率周期，1個八度/分鐘
抗沖擊
EN 60068-2-27 Ea 100 g 11 ms半正弦；在3個坐標軸的每個方向上產生3次沖擊
永久耐沖擊
EN 60068-2-27 40克6毫秒；在3個坐標軸的每個方向上產生4000次沖擊
溫度變化快
EN 60068-2-14不適用 TA = -40°C; TB = 85°C; t1 = 30分鐘；t2 = <10秒；50個循環
鹽霧測試
EN 60068-2-52 Kb 嚴重級別5（4個測試周期）
MTTF [年] 1642年
UL認證
認證編號UL A001
機械數據
重量[g] 27.7
套管 螺紋設計
安裝方式 可以齊平安裝
尺寸[mm] M12 x 1 / L = 60
螺紋名稱 M12 x 1
用料 黃銅白古銅涂層；活動區域：PBT橙色；LED窗口：PEI；緊固螺母：黃銅白古銅涂層
顯示/控制
顯示
切換狀態 4 x LED，黃色
設備
隨附配件
緊固螺母：2
備注
包裝單位 1件
電氣連接-插頭
連接 接頭：1 x M12; 觸點：鍍金
電感式傳感器在工業應用中必不可少。與機械開關相比，它們提供了幾乎理想的條件：非接觸，無磨損操作以及高開關頻率和開關精度。它們也對振動，灰塵和濕氣不敏感。感應式傳感器可無接觸地檢測所有金屬。
