Kracht 方向控制閥尺寸10 WL 4.10



劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　Kracht 方向控制閥尺寸10 WL 4.10

　　最大 工作壓力 流量

　　p = ... 350 bar

　　p = ... 5076 psi

　　pQ = 120升/分鐘

　　pQ = 32 gal /分鐘

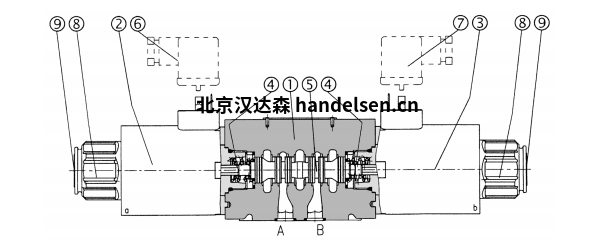

　　方向控制閥WL 4/10由殼體組成

　　(1)，控制閥芯(5)，對中彈簧(4)和操作

　　電磁鐵(2，3)。

　　三位換向閥裝有兩個

　　電磁閥和兩個彈簧。二位定向

　　閥門具有一個電磁閥和一個復位彈簧。

　　工作螺線管是直流螺線管，并提供

　　通過不帶整流器的連接器A，B(6、7)。對于AC

　　給螺線管提供整流器，這些整流器是

　　直接集成到連接器A，B(6、7)中。的

　　連接器不屬于交貨范圍，必須訂購

　　功能說明

　　分別。通過松開固定螺母(8)，電磁閥可以

　　繞其軸旋轉并固定在相隔90°的三個位置。

　　前提是T型端口的壓力不超過

　　363 psi(25 bar)，可重新定位閥芯

　　通過手動操作(9)。

　　閥殼(1)的基本表面處理是

　　磷酸鹽涂層，而電磁閥(2、3)

　　鍍鋅。

　　公稱尺寸10

　　最大流量見p-Q特性

　　最高運營壓力

　　在端口P，A，B 5076 psi(350 bar)

　　最高運營壓力

　　在端口T 3045 psi(210 bar)

　　壓力損失見?p-Q特性

　　液壓油DIN 51524/25的液壓油

　　根據要求提供其他液壓油

　　流體溫度范圍

　　(NBR)-22 ... + 176°F(--30 ... + 80°C)

　　[FKM)-4 ... + 176°F(--20 ... + 80°C)

　　最高環境溫度... + 122°F(... + 50°C)

　　粘度范圍98 ... 1840 SUS(20 ... 400 mm2 / s)

　　最大流體度

　　污染符合ISO 4406的21/18/15級。

　　因此，我們建議使用過濾器

　　保留率β10≥75。

　　允許的額定電壓變化AC：±10%

　　直流：±10%

　　最高開關頻率15000 1 / h

　　開機時間;

　　在ν= 166 SUS(35 mm2 / s)AC時：80 ... 330毫秒

　　直流：50 ... 120毫秒

　　開關時間，關閉;

　　在ν= 166 SUS(35 mm2 / s)AC時：100 ... 280 ms

　　DC：30到90毫秒

　　占空比100%

　　使用壽命107個循環

　　外殼類型符合DIN 40050 IP 65

　　帶有1個電磁閥的重量閥3.9千克

　　帶2個電磁閥的閥門5.4千克

　　安裝位置選項
