Warex Valve蝶閥 DKZ 103詳細參數介紹
| 楊文輝 QQ：2850590598 手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn |
 |
 |
Warex Valve蝶閥 DKZ 103詳細參數介紹
DKZ 103蝶閥免費軸端安裝DIN或ANSI法蘭之間的一個基本要素。
尺寸范圍：DN 50 - DN 1200
工作溫度： - 40°C至+ 200°C *
壓差：可達16 bar *
袖口硫化互換或固定
DKZ 103 R蝶閥安裝網格控制。
尺寸范圍：DN 50 - DN 500
工作溫度： - 40°C至+ 200°C *
壓差：高達10 bar *
袖口硫化互換或固定
DKZ 103 H蝶閥安裝齒輪箱。
尺寸范圍：DN 150 - DN 1200
工作溫度： - 40°C至+ 200°C *
壓差：可達16 bar *
袖口硫化互換或固定
DKZ 103 DZ蝶閥，氣動旋轉執行器，電磁閥，
開關構造，以適應Makrolon-/Vestamidbox 。
尺寸范圍：DN 50 - DN 1200
工作溫度： - 40°C至+ 200°C *
壓差：可達16 bar *
袖口硫化互換或固定
DKZ 103 DZ-P蝶閥，氣動執行器和定位。
尺寸范圍：DN 50 - DN 1200
工作溫度： - 40°C至+ 200°C *
壓差：可達16 bar *
袖口硫化互換或固定
DKZ 103 E蝶閥電動執行器。
尺寸范圍：DN 50 - DN 1200
工作溫度： - 40°C至+ 200°C *
壓差：可達16 bar *
袖口硫化互換或固定
WA1A 103 GS保護系統
WA1A 103 GS ST3保護系統
DBV 400球閥
散裝球閥在Flanschenausführung，單密封自由出口。
尺寸：DN 50 - DN 150
工作溫度： - 30°C至+ 180°C *
壓差：高達10 bar *
密封：PTFE / O型圈彈簧控制或
彈簧加載的O型圈
DBV 140°F球閥
Kompaktflanschkugelhahn，同比增長到DN 100孔，縮徑DN 125，標準的防靜電涂層。
尺寸：DN 50 - DN 150
工作溫度： - 10°C至+ 200°C *
壓差：可達16 bar *
密封：PTFE /氟橡膠O型圈
房屋：鑄鋼或不銹鋼1.4408
球：不銹鋼1.4401
DBV 521 T / C球閥
3片式球閥，螺紋連接或焊接端PN 63。
尺寸：DN 50 - DN 100
工作溫度： - 10°C至+ 200°C *
壓差：可達16 bar *
密封：PTFE /氟橡膠O型圈
房屋：鑄鋼或不銹鋼1.4408
球：不銹鋼1.4401
產品常用型號：
Warex Valve DR00150 F07F10-N-D-17A
Warex Valve DKZ110.P.01.08.21.DN50
Warex Valve DKZ110.P.01.08.21.DN100
Warex Valve DKZ110.P.01.08.21.DN150
Warex Valve EBA21000000-98-V01
Warex Valve Disc for butterfly DKZ110APS,DN:150,Conf.No.133143
Warex Valve Rubber lining :SPEC 315042
Warex Valve valve cup for DN350 Auftr.Nr 121484
Warex Valve DKZ110-150
Warex Valve DKZ 103
Warex Valve DKZ 105
Warex Valve DKZ 110
Warex Valve DKZ APS?
Warex Valve DKZE APS?
Warex Valve DKZ GS
Warex Valve DKD
Warex Valve DTS / DDS
Warex Valve DBV
Warex Valve DQV
Warex Valve DRK
Warex Valve DRK
Warex Valve DQV-F
Warex Valve DQV-M
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve 旋轉閥DKZ 103APS?
Warex Valve 旋轉閥DKZ 110 APS?
WAREX VALVE公司擁有超過35年的可靠品質，WAREX VALVE已經成功應用于大部分的過程控制，并且已經發展成為一個無可爭議的品質榜樣。無論在化學，食品，制造業， WAREX VALVE可以應對惡劣的流體條件，適合顆粒粉料的輸送，通過不斷地完善和改進，有力地證明了自己。該公司創立于1964年，WAREX VALVE公司由工程師Friedhelm Dirksktter在Senden/Westphalia創立。以生產切斷、節流和調節閥，并以同樣地品牌名將他們引入工業市場。WAREX VALVE剛開始生產對夾式及雙法蘭設計的集中式蝶閥。隨著需求的不斷增加，雙偏心蝶閥，以及各式蝶閥的需求增加。除了生產常規蝶閥之外， WAREX VALVE還將注意力集中在爆炸保護系統和可用于KST-值高達1000bar米/秒的開發保護系統上。
德國WAREX蝶閥DKZ 103
103是緊密封插入式法蘭閥門，根據DIN EN 1092進行法蘭密封。閥門完全氣密，符合DIN EN 12266泄漏率A。外殼為一件式，密封套有兩種設計–可更換或修復硫化。截止閥適用于固體，液體和氣體介質，溫度范圍為– 40至+ 200°C。該系列還可用作溫度超過200°C的熱氣的節流閥（金屬密封件）。
特征：
免維護設計
自支撐住房
位于中央的閥盤旨在促進良好的流動，
通過特殊的軸連接，在兩個流動方向上都提供了絕對的密封
具有側向重疊的密封件和一個額外的密封圈，可提供
在兩個法蘭之間實現完美的密封，而無需任何額外的法蘭密封
在Ex版本中也可用于0/20 incl區域中的應用程序。EC型檢查
軸端和電樞頭設計用于各種驅動器。
符合DIN / ISO 5211的接口
材料:
軸承
座鋁（鋁），鋼，不銹鋼
閥盤
鋼，不銹鋼，層壓，磨削和拋光的
套筒
NBR，Hypalone，EPDM，FPM，硅樹脂，以及其他
軸軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，窺視
O型圈
NBR，FPM
施工:
身體
閥盤
座位
軸
固定環
O型圈
連接法蘭
軸承銷
密封
O型圈
堵頭螺絲
端板
基礎型號及其他變型：
DKZ 103
帶自由軸的蝶閥基本元件，用于根據DIN或ANSI安裝在法蘭之間。
標稱寬度范圍：DN 50 – DN 1200
工作溫度：– 40°C至+ 200°C *
壓差：高達16 bar *
袖長：可更換或固定硫化

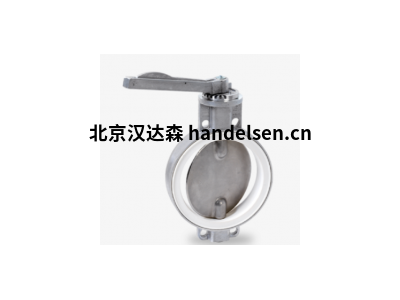

DKZ 103 R
帶有手柄的蝶閥。
標稱寬度范圍：DN 50 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：最高10 bar *
袖長：可更換或固定硫化
DKZ 103 H
帶蝸輪的蝶閥。
標稱寬度范圍：DN 50 – DN 1200
工作溫度：– 40°C至+ 200°C *
壓差：高達16 bar *
袖長：可更換或固定硫化
DKZ 103 DZ
帶氣動執行器的蝶閥，
電磁閥和?？寺?維斯塔米德的一個限位開關盒。
標稱寬度范圍：DN 50 – DN 1200
工作溫度：– 40°C至+ 200°C *
壓差：高達16 bar *
袖長：可更換或固定硫化
DKZ 103 DZ-P
帶有氣動執行器和定位器的蝶閥。
標稱寬度范圍：DN 50 – DN 1200
工作溫度：– 40°C至+ 200°C *
壓差：高達16 bar *
袖長：可更換或固定硫化
DKZ 103 E
帶電動執行器的蝶閥。
標稱寬度范圍：DN 50 – DN 1200
工作溫度：– 40°C至+ 200°C *
壓差：高達16 bar *
袖長：可更換或固定硫化
德國WAREX蝶閥DKZ 105
105型是專門用于在容器或筒倉下使用的一系列密封截止閥。有兩種基本型號，第一種是輕巧且價格合理的星形設計（SK），第二種是堅固的全法蘭型（VK）。閥門提供絕對密封，如DIN EN 12266泄漏率A所述。殼體為一件式，有兩個密封套筒可供選擇，該套筒可更換或硫化成電樞。該截止閥適用適用于固體和糊狀介質，但主要用于散裝物料?？捎糜?ndash; 40°C至+ 200°C的溫度范圍。
特征：
免維護設計
很大程度上自給自足的房屋
中心定位的閥盤設計為促進
良好的流動，通過特殊的軸連接，
在兩個流動方向上都提供了絕對的密封
密封件是可拆卸的
在Ex版本中也可用于
0/20 incl區域中的應用程序。EC型檢查
密封件具有側向重疊和附加的密封
邊緣，并且–在
沒有任何額外的法蘭密封件的情況下，在法蘭之間實現了完美的密封
材料：
殼體
硅鋁合金（鋁）
閥盤
鋼，不銹鋼，層壓，研磨和拋光
袖
NBR，海帕倫，EPDM，FPM，Silikon，UA
軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，PEEK
O形圈
NBR ，FPM
施工：
身體
閥盤
座位
軸
固定環
O型圈
棘輪板
軸承銷
密封
堵頭螺絲
棘輪拉桿
基礎型號及其他變型：
DKZ 105 SK型容器蝶閥，星形，帶棘輪手柄。
標稱寬度范圍：DN 150 – DN 300
工作溫度：– 40°C至+ 200°C *
壓差：最高0.5 bar *
袖長：可更換
DKZ 105 SK
DKZ 105 SK型容器蝶閥，星形，帶防墜落系統。
標稱寬度范圍：DN 150 – DN 300
工作溫度：– 40°C至+ 200°C *
壓差：最高0.5 bar *
袖長：可更換
DKZ 105 SK
DKZ 105 SK型容器蝶閥，星形，帶蝸輪。
標稱寬度范圍：DN 150 – DN 300
工作溫度：– 40°C至+ 200°C *
壓差：最高0.5 bar *
袖長：可更換
DKZ 105 VK
DKZ 105 VK型容器蝶閥，全法蘭執行，帶棘輪手柄。
標稱寬度范圍：DN 150 – DN 300
工作溫度：– 40°C至+ 200°C *
壓差：最高0.5 bar *
袖長：可更換
DKZ 105 VK
DKZ 105 VK型容器蝶閥，全法蘭執行，帶落鎖系統。
標稱寬度范圍：DN 150 – DN 300
工作溫度：– 40°C至+ 200°C *
壓差：最高0.5 bar *
袖長：可更換
DKZ 105 VK
DKZ 105 VK型容器蝶閥，全法蘭執行，帶蝸輪。
標稱寬度范圍：DN 150 – DN 300
工作溫度：– 40°C至+ 200°C *
壓差：最高0.5 bar *
袖長：可更換
德國WAREX蝶閥DKZ 110
110型是一種緊密密封的插入式法蘭閥，根據DIN EN 1092的規定用于法蘭。這些閥絕對氣密，符合DIN EN 12266泄漏率A。外殼為一件式，密封套有兩種設計–可更換或修復硫化。截止閥適用于固體，液體和氣體介質，溫度范圍為– 40至+ 200°C。該系列也可作為節流閥（金屬密封蓋）用于溫度超過200°C的熱氣體
特征：
免維護設計
很大程度上自給自足的房屋
中心定位的閥盤設計為促進良好的流動，通過特殊的軸連接，
在兩個流動方向上都提供了絕對的密封
可拆封
帶有側向重疊的密封件和附加的密封
邊緣，可在兩個法蘭之間實現完美的密封，而無需任何額外的法蘭密封
合理的價格
軸端和電樞頭設計
用于各種驅動器。符合DIN / ISO 5211的接口
在Ex版本中也可用于0/20 incl區域中的應用程序。EC型檢查
材料：
軸承
座鋁（鋁），鋼，不銹鋼
閥盤
鋼，不銹鋼，層壓，磨削和拋光的
套筒
NBR，Hypalone，EPDM，FPM，硅樹脂，以及其他
軸軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE，青銅，窺視
O型圈
NBR，FPM
施工：
身體
閥盤
座位
軸
固定環
O型圈
連接法蘭
軸承銷
密封
O型圈
堵頭螺絲
端板
基礎型號與其他變型：
DKZ 110
帶自由軸的蝶閥基本元件，用于根據DIN或ANSI安裝在法蘭之間。
標稱寬度范圍：DN 50 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：最高10 bar *
袖長：可更換或固定硫化
DKZ 110 R
帶有手柄的蝶閥。
標稱寬度范圍：DN 50 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：最高10 bar *
袖長：可更換或固定硫化
DKZ 110 H
帶蝸輪的蝶閥。
標稱寬度范圍：DN 50 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：最高10 bar *
袖長：可更換或固定硫化
DKZ 110 DZ
帶氣動執行器的蝶閥，電磁閥和
?？寺?維斯塔米德的一個限位開關盒。
標稱寬度范圍：DN 50 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：最高10 bar *
袖長：可更換或固定硫化
DKZ 110 DZ-P
帶有氣動執行器和定位器的蝶閥。
標稱寬度范圍：DN 50 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：最高10 bar *
袖長：可更換或固定硫化
DKZ 110 E
帶電動執行器的蝶閥。
標稱寬度范圍：DN 50 – DN 600
工作溫度：– 40°C至+ 200°C *
壓差：最高10 bar *
袖長：可更換或固定硫化
德國WAREX蝶閥DKZ APS
中心的APS ? -Valves DKZ 103個APS ?
在APS ?構造表示該密封元件被氣動地壓到在襟翼位置的盤的周界“封閉”！通過瓣閥密封元件的恒定接觸壓力，即使在輕微磨損的情況下仍能保持穩定的壓力密封性。
因此，它顯示出對散裝磨料的特殊適應性。根據使用的密封材料，在– 40°C至+ 200°C的溫度范圍內可以使用截止閥。為了觸發氣動密封件，Warex提供了不同的解決方案，其中，如果需要，密封件可以在真空支撐下自由逸出或充入氮氣。
特征：
通過幾乎無摩擦的操作使磨損最小化
磨料（非膠粘劑）產品的耐用性大大提高
扭矩小得多，因此驅動器更小
免維護設計
可更換的密封
根據EC型式檢驗BVS03 / Atex-H024X，用于0/20區域的EX型
帶有側向凸起和附加密封面的密封件確保了
法蘭之間的完美密封，而無需附加法蘭密封
軸和電樞頭適合于各種驅動可能性的構造，切割點
符合DIN / ISO 5211
材料：
外殼
鋁（鋁），鋼，不銹鋼
閥盤
不銹鋼，磨削和拋光的
套筒
NBR，Hypalone，EPDM，FPM，硅樹脂，以及其他
軸類
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE煤，青銅，快看
O型圈
NBR，FPM
施工：
身體
閥盤
座位
軸
固定環
O型圈
連接法蘭
軸承銷
密封
O型圈
堵頭螺絲
端板
空中連接APS ?
安裝支架用于APS ?控制臺
方案：
1.閥門打開
特殊的APS截止閥（氣壓密封）的閥盤小于相應的密封套。光盤可以輕松關閉。
2.閥門關閉
閥盤和套筒之間仍然留有小間隙–在這種狀態下，可以用最小的扭矩再次打開配件。
3.閥門按下
當閥門關閉時，空氣均勻地吹到密封件上，從而確保安全，平穩地關閉，并保持最小的摩擦。特別是對于腐蝕性大塊材料，這是一個主要優點。
基礎型號與其他變型：
DKZ 103 APS ? DZ
帶有氣動執行機構的帶氣動密封的蝶閥。
標稱寬度范圍：DN 50 – DN 1200
工作溫度：– 40°C至+ 200°C *
壓差：高達6 bar *
袖長：可更換或固定硫化
DKZ 110 APS ? DZ
帶有氣動執行機構的帶氣動密封的蝶閥。
標稱寬度范圍：DN 50 – DN 1200
工作溫度：– 40°C至+ 200°C *
壓差：高達6 bar *
袖長：可更換或固定硫化
