Rosenberg多控制控制器產品組件

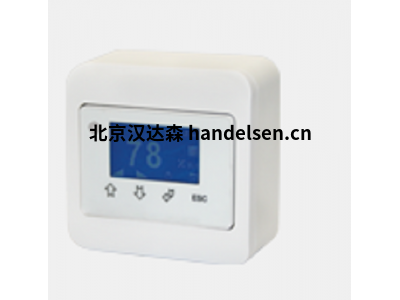

MTC-MultiControl是帶有集成顯示屏的多功能控制器，是專門為與EC風扇一起使用而開發的。外殼由塑料制成，可以使用兩個螺釘固定在所需的安裝位置。集成的星期時間控制可通過日/夜設置點進行控制，并可獨立打開/關閉控制器。借助預定義程序，例如壓力，體積流量，溫度，濕度和速度控制，MultiControl變得通用。MTC配備了兩個控制回路（兩個輸出0-10V）和一個繼電器輸出。



1.電位器POT 1

電位計10 kOhm安裝在帶有開關的外殼中?？s放0-100％，以選擇100％可變的EC風扇手動設置點。電位計適用于壁掛式和壁掛式安裝。所有必需的組件已包含在供貨范圍內。



2.電位器POT 2

電位計10 kOhm安裝在外殼中。按比例遞增，用于100％可變手動設定點選擇。翹板開關用于釋放EC風扇，綠色和紅色LED用于可選的狀態顯示（操作/錯誤）。



3.電位器POT 3

通過3個開關步驟實現10V輸出電壓。通過內部電位計，可以在階段1和階段2調整所需的張力值。階段3為EC風扇提供10V的最大輸出電壓。開/關功能通過0位實現。3級電位器適用于壁掛式和壁掛式安裝。所有必需的組件已包含在供貨范圍內。





4.電動機保護繼電器MSE / MSD

Rosenberg電動機保護設備配備有開/關開關，主保護開關和操作指示燈。它們的設計標準是E（單相）模型中的1.3 kW電機功耗，以及2.5 kW或D（三相）模型中的2.5 kW標準功率。





5. 5步控制器RE / RTE / RTD

具有主保護和操作指示燈的5步控制器，用于壓控電動機/風扇的轉換速度?？梢允褂脙戎玫脑O備步進開關在連接的電動機/風扇上設置五種不同的速度。開關電路1是最低的，開關電路5是最高的速度?？刂破鞯目刂齐娐酚? A保險絲保護。RTE / RTD控制器也可用于流量監測器和氣體電磁閥（RTE..G / RTD..G）的連接。流量監控器必須安裝在風扇的氣流中。如果有足夠的空氣通過風扇，則氣體電磁閥將通過流量監控器激活。當安裝了燃氣器具時，這些設備的應用范圍特別適合廚房排氣設備。





6.開關柜安裝變壓器TE / TD

具有5個抽頭，安裝墊和連接端子的單相交流或三相電流自動變壓器（根據VDE 0550）。允許的最高環境溫度為+ 40°C。





7.電子調速器ED

該控制面板設計用于通過電壓控制的單相感應電動機連續調節風扇的速度。通過在0-230V的整個范圍內使用功率晶閘管降低電壓來控制轉速（相切控制）。如果單個電流的總和不超過設備的額定電流，則可以將多個風扇連接到設備。該操作在設備的旋轉開關上完成。在設備的內部，有一個調節螺釘，可用于設置風扇的最小速度。





8.開/關開關GS

根據DIN VDE 0660第100部分的使用類別AC-23（電動機負載或其他高電感性負載的切換）使用的開/關開關。DIN VDE 0113第1部分和EN 60204第1部分中的規定適用于安全或電氣設備機器。防護等級IP55。
