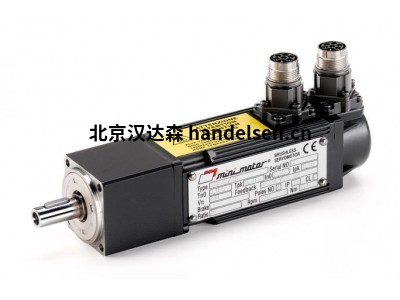

意大利Mini motor無刷電機



無刷技術意味著高功率重量比，高速度和全面的電子控制。這意味著更高的效率和更低的機械磨損敏感性；高扭矩重量比；可靠，更長的使用壽命和更低的噪音。在我們的無刷產品中，DBS系列是自動化和運動控制領域的最前沿。實際上，無刷電機支持6種不同的現場總線，它們具有集成驅動器和多圈絕對編碼器，能夠將最后定位的坐標最多存儲6個月。多合一的伺服電機和齒輪電機，所有組件的完美集成，優化的設計，出色的性能和先進的連接性。簡而言之，適用于工業4.0場景的ideai產品。

1、無刷

BS35

帶解析器的四極正弦無刷電機，

功率從32到61W。額定扭矩從0,085到0,165 Nm。Ø35毫米



無刷電機4極正弦無刷電機，全封閉。

帶有釹鐵硼磁體的轉子安全斷路器 繞組等級F。IP65防護等級，符合CEI EN 60529標準。帶2極旋轉變壓器的反饋。

減少游隙的軸承，帶有用于高溫的特殊油脂。



根據要求，可提供帶有永磁體的24 Vdc NC制動器（常閉）。



2、無刷

BS45

無刷

電機帶旋轉變壓器的4極正弦無刷電機。功率從75到134W。額定扭矩從0,200到0,340 Nm。Ø45毫米



電機：4極正弦無刷電機，全封閉。帶有釹鐵硼磁體的轉子安全斷路器 繞組等級F。IP65防護等級，符合CEI EN 60529標準。帶2極旋轉變壓器的反饋。

減少游隙的軸承，帶有用于高溫的特殊油脂。



根據要求，可提供帶有永磁體的24 Vdc NC制動器（常閉）。



它由字母K（BSK）標識。



3、無刷

BS55

帶分解器的四極正弦無刷電動機。

功率從188到293W。

額定扭矩從0,500到0,900 Nm。Ø55毫米



無刷電機

4極正弦無刷電機，全封閉。帶有釹鐵硼磁體的轉子安全斷路器 繞組等級F。IP65防護等級，符合CEI EN 60529標準。帶2極旋轉變壓器的反饋。

減少游隙的軸承，帶有用于高溫的特殊油脂。



根據要求，可提供帶有永磁體的24 Vdc NC制動器（常閉）。它由字母K（BSK）標識。



4、無刷

BS80

EN：帶旋轉變壓器的四極正弦無刷電動機。功率從460到880W。額定扭矩從1,2到2,4 Nm。Ø80毫米



電機：無刷四極正弦波電機，全封閉。帶有釹鐵硼磁體的轉子。溫度保險絲。繞組等級F。熱熔斷路器。防護等級IP65符合IEC / EN 60529標準。2極旋轉變壓器反饋。減少了游隙的軸承和用于高溫的特殊油脂。



以最大2.1 Nm的額定速度扭矩。







嗯 BS 80/50 BS 80/100

驅動交流電壓 真空 230 230

額定轉速 轉速 4000 4000

轉子堵轉時的扭矩，法蘭DT = 90°C * 牛頓米 1.2 2.3

轉子堵轉時的電流，法蘭DT = 90°C * rms 2.66 4.9

額定轉速下的扭矩，帶法蘭DT = 90°C * 牛頓米 1.1 2.1

額定轉速下的電流，法蘭DT = 90°C * rms 2.62 4.7

額定功率，法蘭DT = 90°C * w ^ 460 880

氣隙堵轉的扭矩DT = 90°C 牛頓米 1個 1.85

氣隙堵轉的電流DT = 90°C rms 2.2 3.83

氣隙額定轉速DT = 90°C時的扭矩 牛頓米 0.9 1.6

氣隙額定轉速DT = 90°C時的電流 rms 2.15 3.6

氣隙額定功率DT = 90°C w ^ 377 670

最大扭矩 牛頓米 3.6 6.9

最大電流 rms 8 14.7

相電壓常數 電壓 0,167 0,176

轉矩常數 牛頓/米 0,451 0,470

20°C時的相電阻 歐姆 2.77 1.39

相電感 兆赫 6 2.75

轉子慣量 公斤2 71 136

工作溫度 攝氏 0 – 40 0 – 40

熱的 / 接觸NC 140°C 接觸NC 140°C

 *帶法蘭的鋼板尺寸為300x300x20mm



5、無刷

BSE35

無刷行星

齒輪減速電機由BS系列無刷伺服電機和1級或2級行星減速組成的齒輪電機。



電機：

4極正弦無刷，封閉。帶有釹鐵硼磁體的轉子。熱安全裝置。F級繞組。IP65防護等級符合CEI EN 60529標準。

帶2極旋轉變壓器的反饋。減少游隙的軸承，帶有用于高溫的特殊油脂。



行星

減速裝置：殼體為淬火和回火鋼UNI7874，齒級為7級。行星齒輪采用氮化淬火和回火鋼。

衛星齒輪采用BSE35和BSE45類型的氮化42CrMo4鋼UNI7874（Tenifer），以及BSE55和BSE80類型的碳酸鋼17NiCrMo6 UNI EN 10084。

使用特殊合成油和極壓添加劑（EP）自潤滑。氟化橡膠中的特殊密封圈可用于高溫。

減速器的輸出軸為高強度鋼（約1000N / mm2）。

輸出軸支撐軸承具有高扭矩和高負載。

根據要求減少間隙。



6、清潔

減法300

ZH：數字驅動齒輪（變頻器/驅動器）：交流無刷伺服電機，最大2.3 Nm；異步三相電動機，0.75 kW。



Miniaction 300旨在控制功率高達0.75kW的三相異步電動機和無刷交流電動機（BLAC）。功率部分的核心是配備保護系統的智能IGBT模塊（IPM），可確保該設備可靠且高效，同時（除其他外）限制了對外部組件的需求?？刂七壿嬘?2位微控制器和一組指令組成，這些指令針對速度進行了優化，因此非常適合控制精密電機。



性能



閉環速度控制

位置控制

限制輸出扭矩

最多可存儲127個運動曲線

17個數字輸入和5個數字輸出

2個模擬輸入和1個模擬輸出

線路驅動器式增量編碼器的輸入

解析器輸入

24 V輸出，用于控制抱閘

輸出用于連接外部制動電阻

內置EMC濾波器（額定為C3類工業環境）

帶有可移動顯示屏的鍵盤（可選）



意大利Mini motor無刷電機型號示例：

mini motor MCE 80P

mini motor MCE 110P2

mini motor MCE 165P3

mini motor AM 44

mini motor AM 80P

mini motor AM 110P2

mini motor AM 130M2



我們縮短了我們，您與未來之間的距離

我們活躍于   全球55個國家，擁有  5個分支機構  和廣泛的分銷商網絡(luò )。我們希望與客戶保持  親密關系，  并好奇地專心地滿足他們的所有要求。我們創(chuàng )造  定制化的解決方案  和  標準產品  ，同時具有相同的關注點和相同的和品質特征。但是，我們并不會(huì )為此付出更多。我們希望始終其他一步。我們對未來以及您今天的未來的承諾分為三個方向：材料和設計，智能制造和工業4.0。

我們每天都在努力使我們的電動機越來越緊湊，更耐用，甚至可以使用不銹鋼在極端條件下工作  。

我們致力于尋找生產過程的創(chuàng )新解決方案。 智能制造和精益生產  一直是我們組織的一部分，它們使我們能夠通過集成和優化資源（人工和類似機器人的人力資源）并通過提高流程的速度和靈活性來以更智能的方式工作，而無需任何浪費。

我們的每一件產品能夠輕松地安裝到一個  工業4.0  的情形，因為它們都配備了  優秀的連接能力，以支持所有使用最廣泛的工業通信協議：從CANopen總線，EtherCAT的，Modbus總線，以太網/ IP，Profibus和Profinet到CC link，DeviceNet，Powerlink，Sercos和Varan。
