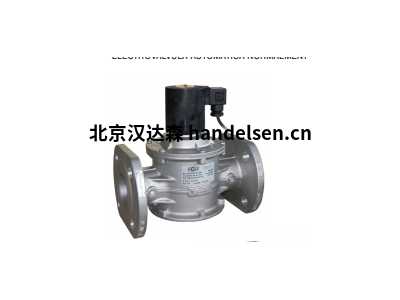

意大利MADAS電磁閥XVP.../NC - XVPC.../NC技術數據

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　　意大利MADAS電磁閥XVP.../NC - XVPC.../NC技術數據

　　•用途：三個系列的非腐蝕性氣體(干燥氣體)

　　•環境溫度(TS)：-20÷+60°C

　　•電源電壓(請參閱表2)：12 Vdc-12 V / 50 Hz-24 Vdc-24 V / 50 Hz-110 V / 50-60 Hz-230 V / 50-60 Hz *

　　•電源電壓公差：-15%... + 10%

　　•電氣接線：電纜l = 3米，帶電纜端子

　　•N°循環/小時：請參閱表2a-2b-2c

　　•吸收功率：請參閱表2a-2b-2c

　　•最大工作壓力：200 mbar或360 mbar(請參閱產品標簽)

　　•打開時間：<1 s

　　•關閉時間：<1 s

　　•防護等級：IP65

　　•線圈保護方法：II 3G Ex mc ec nC IIC T4 Gc X-II 3D Ex mc tc IIIC T135°C Dc X

　　•班級：A

　　•機械阻力：第2組

　　•Rp螺紋連接：(EN 15226的DN 15-DN 20-DN 25-DN 32-DN 40-DN 50)

　　•可以與PN 16法蘭連接的法蘭連接：(DN 25 **-DN 32-DN 40-DN 50)ISO 7005 / EN 1092-1

　　•NPT螺紋或ANSI 150法蘭連接：根據要求

　　•濾芯：1毫米金屬絲網

　　•符合：法規(EU)2016/426(燃燒氣態燃料的設備)

　　EN 60079-0-7-14-15-18-31-ATEX指令2014/34 /歐盟

　　EMC指令2014/30 / UE-LVD指令2014/35 / UE

　　RoHS II指令2011/65 /歐盟

　　*僅單相，如果使用三相電壓供電，則設備將無法工作。

　　**根據要求，帶旋轉法蘭的DN 25連接。

　　2.1-模型識別

　　XVP / NC-XVPC / NC：ATEX 3G-3D快速打開

　　XVPF / NC-XVPCF / NC：快速打開+ ATEX 3G-3D流量調節

　　2.2-SIL等級

　　獨立電磁閥的SIL等級為SIL 2;當兩個電磁閥串聯安裝時

　　密封控制(閥門檢驗系統)，已通過EN 1643認證，達到的等級為SIL 3，如

　　標準EN 676：2008。電磁閥的電平為PL d。有關更多數據，請參見SIL LEVEL表(表3)。

　　3.0-調試設備

　　3.1-初步安裝操作

　　所有安裝操作必須在沒有爆炸性氣氛的情況下進行。

　　•安裝前必須關閉閥門上游的氣體;

　　•檢查管路壓力不高于產品標簽上標明的最大壓力;

　　•安裝前必須取下所有保護蓋(如果有);

　　•管道和閥門內部必須沒有異物;

　　如果設備已穿線：

　　•檢查管道螺紋的長度是否過長，以免損壞設備的主體

　　擰緊時

　　如果設備已法蘭連接：

　　•檢查進口和出口法蘭是否完全同軸和平行，以免受到

　　由于不必要的機械作用，還應計算出插入密封件的空間;

　　•在擰緊階段，必須使用一個或多個校準扭矩扳手或其他受控的鎖定工具;

　　通用程序(螺紋和法蘭裝置)：

　　•根據EN 161標準，必須在設備上游安裝合適的過濾器

　　氣體關閉安全;

　　•如果是室外安裝，建議提供保護性屋頂，以防止雨水進入

　　損壞設備的電氣部件。

　　•進行電氣連接之前，請檢查主電源電壓是否與電源電壓相符。

　　在產品標簽上標明;

　　•進行配線前，請先斷開電源。

　　•根據工廠的幾何形狀，評估管道內部形成爆炸性混合物的風險;

　　•如果電磁閥安裝在其他設備附近或作為設備的一部分安裝，則有必要

　　初步評估電磁閥與此類設備之間的兼容性。

　　•避免將電磁閥安裝在可能被溫度損壞的表面附近

　　線圈。注意：表面溫度可能會引起觸點灼傷。以防萬一

　　安裝在家庭環境中，不得讓不合格的人員接觸它;

　　•電磁閥適合安裝在機械沖擊風險較低的地方。提供保護

　　如果不合格的人員可以接觸電磁閥，則可能會碰傷或意外接觸。

　　3.2-安裝(請參閱3.4中的示例)

　　螺紋夾具：

　　•通過將設備與適當的密封件一起擰緊，使用帶螺紋的管道和/或配件將設備組裝到系統上

　　與要組裝的連接一致。

　　•請勿將線圈(11)用作擰緊桿，而應使用適當的工具。

　　•設備主體(4)上的箭頭必須指向用戶;

　　法蘭設備：

　　•通過將法蘭與適當的密封圈法蘭連接在一起，將設備組裝到系統上，管道的法蘭應與

　　要組裝的連接。墊片必須無缺陷，并且必須在法蘭之間居中。

　　•如果插入的墊圈剩余空間太大，請勿嘗試通過過度擰緊螺栓來填充間隙

　　該器具;

　　•設備主體(4)上的箭頭必須指向用戶;

　　•將專用墊圈插入螺栓內，以免在擰緊時損壞法蘭;

　　•在擰緊階段，請注意不要“捏”或損壞墊圈。

　　•按照“十字”形逐漸擰緊螺母或螺栓(請參見下面的示例);

　　•首先將它們擰緊至最大扭矩的30%，然后至60%，直至最大扭矩的100%(請參見下表，根據EN 13611);

　　直徑DN 25 DN 32 DN 40 DN 50

　　最大扭矩(N.m)30 50 50 50

　　•至少順時針擰緊每個螺母或螺栓一次，直到均勻為止。

　　最大扭矩

　　•通用步驟(螺紋和法蘭裝置)：

　　•設備也可以垂直安裝而不會影響其正確性

　　操作。它不能上下顛倒放置(線圈(11)朝下);

　　•在安裝過程中，防止碎屑或金屬殘留物滲入設備內部;

　　•為確保組件不受機械應力，建議在以下情況下使用補償接頭：

　　補償管道的熱膨脹;

　　•如果將設備安裝在坡道上，則安裝人員有責任提供足夠的支持或

　　支持正確大小，以支持和修復整體。切勿以任何理由離開

　　坡道的重量僅在單個設備的連接(螺紋或法蘭)

　　無論如何，安裝后，請檢查系統的密封性;

　　•注意：線圈隨附了長度為3米的預接線電源線(1)。這根電纜

　　不能將其替換為其他組件，如果損壞，必須丟棄組件(線圈)

　　并替換為相同且完整的任何維修(如果可能)只能由制造商進行;

　　•在危險區域，用認可的防爆設備(例如：

　　使用適當的電纜接線頭，帶有保護“ e”或根據EN 60079-7增強安全性的端子;

　　•電纜著色

　　相：棕色(或者黑色或灰色)

　　中性：藍色

　?。?黃綠色

　　•確保連接電纜正確插入電氣端子，注意不要

　　壓碎和/或損壞，以避免短路和中斷。

　　•提供固定安裝，確保足夠的機械應力防護;

　　•閥門必須通過管道或其他方式(例如電纜橋架)接地。

　　安全使用的特殊條件

　　符號“ X”(位于保護模式的末尾)表示特定的使用條件：

　　•定期清潔產品，避免積聚灰塵;

　　•閥門必須安裝在機械沖擊風險低的地方;

　　•遵守2.0(技術數據)中指示的循環次數/小時。對于不同的時間/周期，請聯系技術辦公室;

　　•電纜的最小彎曲半徑= 4Ø，最小安裝溫度-35°C;

　　•必須保護設備免受雷擊的影響;

　　•輕金屬撞擊或摩擦產生的火花可能會引起點火，因此不應使用

　　在任何情況下(例如，用于調整，維護等)帶有腐蝕表面的工具;

　　•保護產品不受其他物體撞擊或摩擦;

　　•定期檢查線圈和連接器的耗散表面處理的完整性;

　　•請勿安裝在產品直接接觸腐蝕性氣體，化學藥品，鹽水，水的環境中

　　o蒸汽(C3或中等程度的環境污染)。對于其他應用，請聯系技術部門進行分析

　　兼容性;

　　3.3-有爆炸危險的場所安裝(指令2014/34 /歐盟)

　　電磁閥符合指令2014/34 / EU，屬于II組，3G類設備和

　　第二組，3D類;因此，它適合安裝在指令附錄I中分類的2區和22區

　　99/92 / EC。電磁閥不適用于上述指令99/92 /中定義的區域1、21、0和20

　　有。要確定危險區域的資格和范圍，請參閱CEI EN 60079-10-1標準。

　　如果完全按照本手冊中列出的所有條件和技術說明進行安裝和維護，則該設備

　　本文檔并不構成特定危害的來源：尤其是在正常操作條件下，沒有預見到它，

　　通過電磁閥，可燃物質以產生爆炸性氣體的方式散發到大氣中。

　　在安裝和維護時，必須符合Ex標準，尤其是EN 60079-14。

　　電氣安裝必須由授權人員按照相關的國家標準執行。

　　請勿將本產品安裝在爆炸性環境中，除非指定的區域和氣體和粉塵組(標明

　　在2.0和6.1中)。

　　隨后在外表面上使用厚度大于0.2mm的非導電涂料會禁止使用

　　在可能爆炸的環境中存在IIC族氣體。油漆厚度

　　對于IIB組，它必須小于2mm。

　　對于III組，有必要采取適當的預防措施以避免靜電電荷的積累(例如，使用

　　防靜電布等)。
