Spieth導向襯套

一切都取決于正確的設置



Spieth導向襯套–圓形導向和可調節游隙夾緊–通過Spieth原理，為具有高功率密度和高動態應力水平的現代，高效，經濟的機械設計開辟了新的尺寸。



易于生產的周?chē)慵梢圆捎猛ǔ５腎SO公差進行設計。所需的狹窄導向公差可以在組裝過程中進行調整。這考慮到周?chē)慵奈⑿缀握`差以及任何操作影響，例如發生的更高溫度，并且可以在稍后階段輕松調整游隙。



Spieth產品的特點是的質量和精度。為了輕松確定適合您的個性化應用需求的產品，您可以使用我們上的產品搜索器。



作為您的研發合作伙伴，我們隨時樂(lè )意與您討論量身定制的特殊解決方案，從而完全滿足您特定設計挑戰的需求。





德國Spieth導套型號示例：

1、FDK / FDL系列

通過連接組件進行播放調整

用于軸公差g5



精確的圓形導向，游隙可調。物有所值，可立即使用。結合最小導向公差的滑動摩擦是可能的。在組裝過程中可調。連接零件易于生產。高衰減。簡便的組裝和拆卸。

FDK 25.42

FDL 25.42

FDK 30.47

FDL 30.47

FDK 35.55

FDL 35.55

FDK 40.62

FDL 40.62

FDK 45.68

FDL 45.68

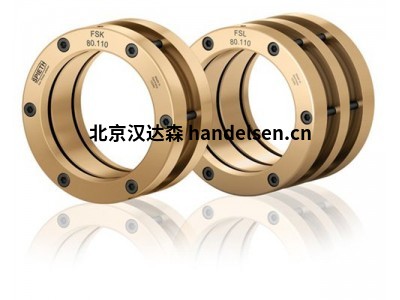

2、FSK / FSL系列

通過集成螺絲進行調節

用于軸公差g5



精確的圓形導向，游隙可調。物有所值，可立即使用。結合最小導向公差的滑動摩擦是可能的。在組裝過程中可調。連接零件易于生產。高衰減。簡便的組裝和拆卸。

FSK 20.37

FSL 20.37

FSK 25.42

FSL 25.42

FSK 30.47

FSL 30.47

FSK 35.55

FSL 35.55





3、FAK / FAL系列

導向和夾緊

用于軸公差h5



精確的圓形導向和夾緊，游隙可調。物有所值，可立即使用。高度的徑向剛度。高衰減。即使尺寸較大，組裝和拆卸也簡單容易。

FAK 35.52

FAL 35.52

FAK 40.56

FAL 40.56

FAK 45.68

FAL 45.68

FAK 50.72

FAL 50.72

FAK 55.80



Spieth導向襯套應用領域：

當要利用滑動軸承導向的好處（例如高衰減）并且要求最小的導向公差時，例如在導向齒條，圓形鞍座上，尖齒圓形的線性導向元件是機械工程和夾具結構的首選滑道，尾座套，壓力機滑軌等。除了線性運動之外，還可以同時進行旋轉運動。但是，由于潤滑技術的限制，不允許進行純旋轉，例如用于滑動軸承的旋轉。只要確保足夠的潤滑，就可以實現較高的加速度值。



FAK-FAL系列導向襯套是圓形的線性導向和夾緊元件，用于在套筒/圓柱也必須在任何位置精確地居中夾緊的應用中，以進行精確的套筒或立柱導向。例如，它們與機床上的套筒一起使用，當機床在進刀或進給運動后停止時，絕對需要游隙為零。夾緊和釋放的順序可以根據需要重復進行。
