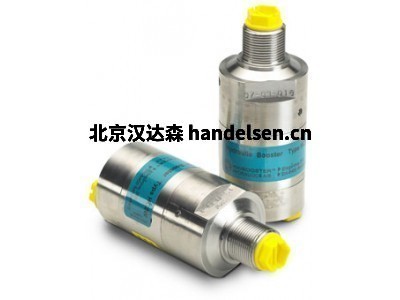

miniBOOSTER增壓器HC2-14.0-B-1

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

　　型號增壓系數 i泄流閥連接型號

　　HC21.5A = (無) / A 型9HC21.5A 1

　　HC2版本：11個不同的強化因素

　　P IN：20-207 bar(入口壓力)

　　PH：最大800 bar(出口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　POUTLET：PH =(PIN - PRETURN) (強化)

　　安裝：內聯管

　　配件：可提供先導式卸料閥

　　A模型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　描述

　　HC2-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有1.0公斤。 適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的特殊應用場合。

　　HC2-9將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　流量

　　Intensification factor

　　iMax. outlet flow

　　l/minMax. inlet flow

　　l/min

　　1.21.28.0

　　1.51.08.0

　　2.02.012.0

　　2.82.213.0

　　3.22.515.0

　　4.02.014.0

　　5.01.614.0

　　6.61.313.0

　　9.00.913.0

　　13.00.612.0

　　20.00.312.0

　　外形尺寸

　　功能

　　基本操作在功能圖中進行了說明。 油通過方向閥CV進入IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的最大流量實現了快速前進功能。

　　當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。

　　功能圖

　　德國KTR聯軸器、德國KTR曲面齒聯軸器，KTR尼龍曲面齒聯軸器，KTR特種曲面齒聯軸器，KTR漲緊套，KTR傳感器，KTR力矩限制器，KTR力矩轉速檢測儀及其他KTR相關產品

　　德國KTR聯軸器相關介紹：

　　1、KTR彈性膜片聯軸器(DJM、JM、JMJ)——偏心允許范圍大，拆裝迅速。無噪音，磨損，無滑動、摩擦轉動部件，可降低能量損耗;重量輕，適合高速運轉場合;傳動精度高，壽命長，可用于伺服定位系統。

　　2、KTR無齒隙聯軸器(DGS)——預應力下無齒隙的連接，用于主軸傳動、升降平臺和機床等;軸向插入式裝配，便于盲裝，節省時間;尺寸小，轉動慣量小，免維護;便于目測檢查，不同的彈性體可供選擇。

　　3、KTR萬向聯軸器(WSD、WS、WSS、WSF)——使用于聯結空間同一平面上兩軸線夾角β 45 ° 的傳動場合?？煞譃閱问中?、雙十字型、可伸縮型和法蘭型。具有傳遞扭矩大，使用壽命長，應用范圍廣等特點。它的應用特別是對冶金行業的技術改造及機械產品更新?lián)Q代提供了在有利條件。

　　4、KTR螺旋彈性聯軸器(STL)——高疲勞抵抗，等速回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。有鋁合金和不銹鋼材料可供選擇，一體化、小型、低慣量，廣泛應用于編碼器及微型電機的傳動聯結。

　　5、KTR波紋管聯軸器(BW)——高疲勞抵抗，等速回轉，高扭矩剛性和靈敏度，零間隙回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。，一體化、小型、低慣量，廣泛應用于高精度的傳動聯結。

　　德國KTR聯軸器分為：ROTEX 梅花彈性聯軸器，BOWEX曲面齒聯軸器，GEAREX鼓型齒聯軸器，BOWEX FLE-PA柴油機法蘭聯軸器，BOWEX ELASTIC高彈性法蘭聯軸器，MONOLASTIC小型彈性法蘭聯軸器， REVOLEX KX彈性套柱銷聯軸器，RADEX-N膜片聯軸器，REGIFLEX-N膜片聯軸器，ROTEX GS無齒隙彈性聯軸器，TOOLFLEX 波紋管聯軸器，RADEX-NC膜片式伺服聯軸器，

　　德國KTR力矩限制器分為：RUFLEX 力矩限制器，SYNTEX 力矩限制器，KTR-SI力矩限制器，

　　德國KTR脹緊套分為：CLAMPEX脹緊套 KTR620，CLAMPEX脹緊套 KTR603，CLAMPEX脹緊套KTR105，CLAMPEX脹緊套KTR200/201，CLAMPEX脹緊套KTR203/206，CLAMPEX脹緊套KTR250，CLAMPEX脹緊套KTR225，CLAMPEX脹緊套KTR400，CLAMPEX脹緊套KTR130，CLAMPEX脹緊套KTR131，CLAMPEX脹緊套KTR100，CLAMPEX脹緊套KTR150。

　　德國KTR萬向節分為：G型和GD型帶滑動軸承精密萬向節，H型和HD型帶滾針軸承精密萬向節，GA型和HA型可伸縮精密萬向節，精密萬向節GR和HR帶快速鎖緊裝置。

　　德國KTR鐘形罩分為：PK，PL型規格從160，200，250，300，350，400，450，550，660，800，880

　　德國KTR冷卻器分為：油冷卻器-鐘形罩內置油冷卻器 PIK，油冷卻器—板式換熱器 PHE ，油冷卻器-油水冷卻器 TAK，油冷卻器-風冷卻器。

　　德國KTR油溫控制和監測分為：液位計-帶油溫顯示型和標準型，液位溫度開關、透氣塞、油位窺視鏡，油溫傳感器、溫度開關，溫度控制器，油溫加熱器。

　　德國KTR減振元件分為：減振元件-電機減振條 DSM，減振元件-D型和DT/DTV型減振環。

　　型號示例:

　　R28/38.28*35/25*

　　ROTEX55-98ShA 31.75+5)

　　R 42.42x075-D-25

　　R 24.28-B-17

　　ROTEX42-98ShA25.4+55

　　PK550/8

　　PK400/12

　　COUPLING24/28 98SHA-GS 2.6-20 6.0-17PC1

　　COUPLINGGS24/28 98SHA-GS 2,5-D24H7 2,5-D17H7PC2

　　COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

　　ROTEX19

　　ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

　　ROTEX90 98SHA

　　IR400-U-A01-02-02-02-02-02-T1

　　NVT-37-9-0-320-250-D3

　　M146239 GR42 53907-3-1 200℃

　　ROTEX28

　　ROTEX-42GG25 12NR

　　ROTEX 75 ST 95SHA 80*100/50*85

　　ROTEX 90 ST 95SHA 80*125/50*100

　　ROTEX 65 ST 95SHA 75*100/50*75

　　ROTEX 42 ST 98SHA 48*75/40*50

　　ROTEX 48 ST 98SHA 60*80/40*56

　　ROTEX 42 ST 98SHA 55*75/50*50

　　R 75 SPIDER 95SHA

　　R 90 SPIDER 95SHA

　　R 65 SPIDER 95SHA

　　R 48 SPIDER 95SHA

　　ROTEX-19

　　ROTEX-65

　　ROTEX38 42X70/22X45(PK350)

　　ROTEX24 19X30/19X30(PK200)

　　有問題請致電北京漢達森 高偉
