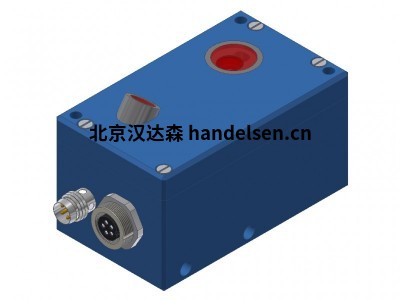

Sensor Instruments R-LAS-GD系列激光反射光柵

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn

　　R-LAS-LR型激光反射光柵根據自準直原理工作。

　　集成的偏振濾光片可防止反射物體誤激活。

　　激光功率會(huì )根據各自的反射鏡和反射鏡距離進行調整?？梢栽赪indows®下使用LR-Scope PC軟件進行參數設置。

　　一般技術數據：

　　軟件?對于R-LAS-GD1，R-LAS-GD2，R-LAS-GD3：

　　Windows®PC軟件：RLAS-GD-Scope?

　　對于R-LAS-GD1-FOC：

　　Windows®PC軟件：LT-Scope

　　?對于R-LAS-GD1-TE，R-LAS-GD2-TE，R-LAS-GD3-TE：

　　Windows®PC軟件：RLAS-GD-TE-Scope

　　電源供應+ 24VDC(±10%)，反極性保護，過載保護

　　能量消耗<110mA

　　最大開關電流100mA，短路保護

　　光源半導體激光器，670 nm，AC運行，DIN EN 60825-1，

　　激光等級2 acc。DIN EN 60825-1(最大功率1mW)

　　參考距離取決于傳感器類型

　　工作空間取決于傳感器類型

　　光束幾何取決于傳感器類型

　　光學濾鏡干涉濾光片和紅光濾光片

　　環境光高達5000 lux

　　操作模式

　　使用R-LAS-GD1-ANA-HS的交替

　　光(100 kHz)：恒定光

　　輸入/輸出取決于傳感器類型

　　開關頻率取決于傳感器的類型(以及參數設置)

　　帶寬模擬信號使用R-LAS-GD1-ANA-HS：

　　典型200kHz

　　脈沖延長該參數可在Windows®下使用(不適用于R-LAS-GD1-ANA-HS)

　　亮/暗切換該參數可在Windows®下使用(不適用于R-LAS-GD1-ANA-HS)

　　激光功率控制該參數可在Windows®下使用(不適用于R-LAS-GD1-ANA-HS)

　　開關遲滯該參數可在Windows®下使用(不適用于R-LAS-GD1-ANA-HS)

　　切換狀態顯示通過集成在

　　R-LAS-GD1-ANA-HS 的M8連接器中的橙色LED ：

　　通過集成在外殼中的雙色LED

　　電位器搭配R-LAS-GD1-ANA-HS：

　　3圈電位器用于設定增益系數

　　平均計算可以的Windows®(不與R-LAS-GD1-ANA-HS)下進行參數化：

　　與R-LAS-GD1，R-LAS-GD1-FOC，R-LAS-GD1-TE：

　　1到64個值

　　與R-LAS- GD2，R-LAS-GD2-TE，R-LAS-GD3，R-LAS-GD3-TE：

　　1至32768值

　　外殼尺寸取決于傳感器類型

　　筑屋材料鋁，藍色陽極氧化

　　插頭-至PLC：4針。M8插頭

　　-PC：5針。

　　用于R-LAS-GD1-ANA-HS的插口裝訂器712 ：

　　-至PLC：8針。襯套粘合劑712

　　連接電纜-到PLC：cab-M8 / 4-

　　到PC：cab-las5 / PC，cab-5 / USB或cab-5 /

　　帶有R-LAS-GD1-ANA-HS的ETH ：

　　-到PLC：cab-las8 / SPS

　　工作溫度范圍-20°C到+ 55°C

　　儲存溫度范圍-20°C到+ 85°C

　　防護等級

　　R-LAS-GD1-ANA-HS的IP67 ：

　　IP64

　　符合EMC測試DIN EN 60947-5-2

　　接口RS232

　　(不適用于R-LAS-GD1-ANA-HS)

　　外部教學使用R-LAS-GD1-TE，R-LAS-GD2-TE，R-LAS-GD3-TE：

　　通過示教輸入TEACH EXT(數字，0V / + 24V)

　　Sensor Instruments R-LAS-GD1-ANA-HS

　　Sensor Instruments R-LAS-GD1-FOC

　　Sensor Instruments R-LAS-GD1-TE

　　Sensor Instruments R-LAS-GD2-TE

　　Sensor Instruments R-LAS-GD2

　　Sensor Instruments R-LAS-GD3

　　Sensor Instruments R-LAS-GD3-TE

 Sensor Instruments R-LAS-GD系列激光反射光柵
