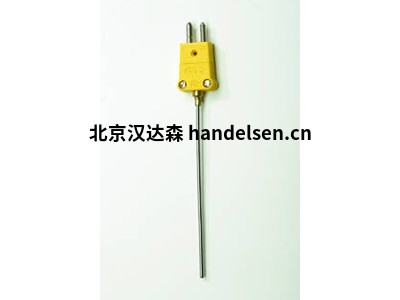

TEMATEC護套熱電偶MT005
TEMATEC熱電偶符合DIN EN 43710和DIN EN 60584的護套熱電偶
由于其性能，鎧裝熱電偶用于化工廠，發電廠，管道，
用于發動機構造和試驗臺上。
熱電偶適用于船舶系統，難于使用
使用條件 用于溫度測量
在廢氣，柴油發動機，冷卻水，油路中，
儲存u。 一個。 米 適當。
在柔性薄壁護套電纜中，
將熱線嵌入壓制的耐火氧化鎂中。
護套和熱電偶之間良好的熱傳遞可縮短響應時間（從0.15 s到t 0.5）
且測量精度高。 防震一
施工保證使用壽命長。
適用于–200 ... + 1400°C的溫度
耐沖擊的護套軟電纜
測量插件
保護管直徑從0.5毫米起
快速響應時間，請參見表
特定于應用程序的安裝長度取決于需求
技術指標：
絕緣電阻（熱電偶對
外套）：室溫1000 M歐姆
用250伏直流電壓測量
電纜直徑為1.5 mm，雙元件電纜直徑為2.2 mm
最小彎曲半徑是外部的5倍
直徑。最小安裝長度為
0.5至2.0毫米EL 50毫米，3.0
高達6.0毫米EL M 100毫米。
熱電偶對著
被隔離的外套。在量具中
是根據的熱電偶（元素）
DIN EN 60584，2級和DIN 43710
用過的。設計也是可能的
有兩個熱電偶。
測試壓力：在40 bar（氦氣）的測量點測試密封性。
類型選擇
該目錄中提供的類型是
最常見的形式和
運行條件。
溫度測量范圍
最高溫度范圍
與周?chē)橘|(zhì)有關
空氣。關于在其他媒體中的使用
在較高溫度范圍內的操作條件方面有豐富的經驗
我們建議與我們聯系。
測量精度1/2 DIN。按要求
可以測試證書（根據
DIN 50049）。
對于工作溫度高于1000°C的貴金屬熱電偶，請訂購
需要有關操作和測量條件的信息。
●結構
薄壁套管中有1或2
將熱電偶牢固地壓成陶瓷粉末。
熱線相互抵靠
并與外套管絕緣。
對于帶有連接補償線的類型，該補償線固定在熱線上
連接的。
數據表護套熱電偶，第2/12頁
組裝說明
安裝長度應選擇為
探頭尖端是外徑的5倍
液體和20 x外徑
對于來自被測介質的氣體
被測量誤差包圍
散熱也可以忽略不計
保持。
對于連接到測量設備，僅
使用與熱電偶相對應的延長電纜或補償電纜
成為。
裝配連接器配件
帶螺帽的補償式電纜插座
M 12，IP 67，尼龍外殼，帶4個螺釘；
螺紋M 12 x 1（DIN VDE 0627）電纜入口PG 7; IP 67。
帶有直電纜出口的電纜插座可以組裝，
帶有電纜應力消除和螺釘連接觸點，IP 67； 最高溫度= 90°C
訂單號。 M 12-SF 032（直版）
帶有90°電纜出口的電纜插座，可以組裝，
帶有電纜應力消除IP 67； 最高溫度= 90°C
外觀顏色為黑色；
訂單號。 4M 12-WF 033（彎角版本）
模壓延長線
對于MT 005：
補償電纜插座
螺帽M 12; IP 67
帶硅膠模壓線
AWG 24（2 x 0.20平方毫米）; IP 67
Tmax（插頭）= 90°C
Tmax（電纜）= 180°C
長度：1500 = 1500毫米
3000 = 3000毫米
5000 = 5000毫米
型號
TEMATEC MT001
TEMATEC MT002
TEMATEC MT005
TEMATEC MT006
TEMATEC護套熱電偶MT005
