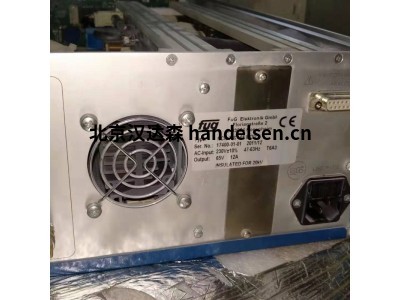

FUG電源NCA / MCA產品介紹

 一、FUG功能：

NCA / MCA系列是一種自動量程電源設計，其中電源在其輸出電壓和電流的整個范圍內運行 - 最高可達單位最大額定輸出功率。 這導致操作范圍比更傳統的電源寬3倍。 當配備可選的計算機接口時，MCA / NCA系列成為多功能可編程電源。 原則上，整流線電壓驅動方波發生器，其交流電壓經過變換，整流和濾波，產生輸出電壓。 為了調節，方波電壓是脈沖寬度調制的。

二、FUG設計：

19“臺式機箱（可提供19”機架適配器）



輸出：輸出隔離：

高達1500V標稱電壓和3000W功率，輸出浮動。 正極或負極可以連接到地。

（對于選項ana-log編程無效。如果應保留浮動功能，則必須選擇浮動模擬編程）。



最大隔離電壓：額定電壓高達400V：

±500V。

在750V標稱電壓下：

±1000V。

在1500V標稱電壓下：

±2000V。

在3000V標稱電壓和1500V功率等級6000W和9000W的一個極點接地時，必須在訂購時注明極性。



輸出端子：

標稱電壓高達750V的單元有4mm安全連接器。 對于輸出電流> 10A的設備，有輸出鉗位。 對于額定電壓大于1500V且額定電流高達10A的SHV連接器，提供合適的HV電纜連接器。



技術數據：主電源連接：

額定功率高達1500W：

230V±10％47Hz至63Hz;

對于3000W及更高的額定功率：

400V±10％47Hz至63Hz;

三相環境溫度：

0°C至+ 40°C
設定范圍：

來自約。 0.1％至100％

設定分辨率：

±1 x 10-4

殘留紋波（0  -  10MHz）：

<2 x 10-4pp + 200mVpp

恢復時間：

電壓控制：

負載變化<1ms從10％變為100％或從100％變為10％。

電流控制：

負載變化小于10ms，導致輸出變化小于額定電壓的10％

在額定負載下設定時間：

<300ms輸出電壓從10％變化到90％或90％到10％

無負載輸出的放電時間常數：

約。 MCA NCA的10秒有一個主動向下調節。

偏差：

對于±10％電源電壓變化：

±1 x 10-5

對于空載/滿載：

<5 x 10-4

在恒定條件下超過8小時：

<±2 x 10-4
