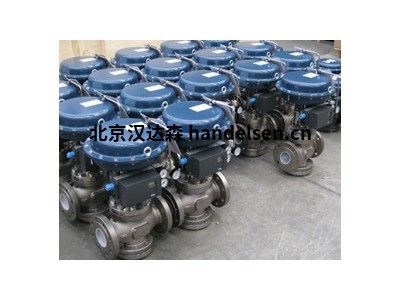

Burocco控制閥800系列

Burocco800系列控制閥門采用雙通球形方法體及螺栓固定式閥座，底部用于檢查，更換閥塞（反向型）。閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小工廠中的調節。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

   803系列控制閥門采用螺栓固定閥座式球形閥體與焊接閥座式三通。B型端口閥塞在導向件控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小設備的調節。
漢達森祁佳強 手機/微信177*4453*6447

應用：

800/803系列控制閥可控制多種流體：蒸汽、過熱水、非爆炸性氣體、腐蝕性液體等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域。

產品參數

工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

-3V-分流/合流閥

尺寸

-DN15-DN100(1)

壓力等級

-PN16-PN40

閥體材料：

-球墨鑄鐵 GS400-12(環氧清漆)PN16

-碳鋼 ASTM A216 WCB （環氧清漆)PN40

-不銹鋼 AISI316 PN40

閥座

-AISI316L不銹鋼

-連接方式

-法蘭 PN16，PN40(2)-凸面（RF）UNI2229

閥蓋

-符合ASTMA105、AISI420、AISI316鋼標準

閥塞

-等百分比、線性、V型端、小流量、在導向件控制下進入上部。

-AISI 316L 帶PTFE-PTFE/GG插芯（軟質密封）

-AISI 316L帶高性能聚合物插芯(HPP)

-AISI 316(金屬密封)

自調節填料箱

-STD-PTFE 材質 “V”形環+石墨環

-LTS-純PTFE “V”形環

閥殼

-球墨鑄鐵 GS400-12(環氧清漆)

伺服控制器

-正反向氣動作用板（最大 2.5bar），采用FE沖壓板(環氧清漆)

-規格：S.200、S.275、S.340、S.430

-標準彈簧范圍：3-15psi、6-18psi、6-30psi

-電流設備：行程指示器

-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。

密封等級

-符合UNI EN1349標準的規定

-軟密封 VI級

-金屬密封 IV級

使用限制

-采用球墨鑄鐵閥體的閥門：最低溫對-5℃，最高溫度180℃；

-采用WCB鋼閥體的閥門:最低溫對-5℃，最高溫度200℃

-采用AISI316 鋼閥體的閥門：最低溫對-20℃，最高溫度200℃

注釋

（1）根據客戶要求，可提供更大規格或者小CV（流量）的閥門

（2）根據客戶要求，可提供其他類型的端連接

選型對附件的要求：

在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。

控制閥的附件包括：

1、閥門定位器用于改善控制閥調節性能的工作特性，實現正確定位；

2、閥位開關顯示閥門的上下限行程的工作位置；

3、氣動保位閥當控制閥的氣源發生故障時，保持閥門處于氣源發生故障前的開度位置；

4、電磁閥實現氣路的電磁切換，保證閥門在電源故障時閥門處于所希望的安全開度位置；

5、手輪機構當控制系統的控制器發生故障時，可切換到手動方式操作閥門；

6、氣動繼動器使執行機構的動作加速，減少傳輸時間；

7、空氣過濾減壓閥用于凈化氣源、調節氣壓；

8、儲氣罐保證當氣源故障時，使無彈簧氣缸活塞執行機構能夠將控制閥動作到故障安全位置。其大小取決于氣缸的大小、閥門動作時間的要求及閥門的工作條件等；

總之，附件的作用就在于使控制閥的功能更完善、更合理、更齊全。

Burocco控制閥800系列
