Axon電源電纜FFR025

導線直徑:7.25mm，面積:25平方毫米，傳輸阻抗值:0.077Ω/100m，最大值電流:210（A在30°C時），外部直徑:9.8mm，重量：280g/m

Axon電源電纜FFR025型號簡介
電纜適用于必須承受大電流的應用。FLEXFORCE®與特殊的AXON's化合物絕緣，不含鹵素或FEP材料，適用于最?lèi)毫拥沫h(huán)境。
應用領域：裝甲車、戰車、雷達系統汽車、機器人、船舶、遠程武器系統、汽車地鐵
應用領域
FLEXFORCE®柔性電源電纜專為應用而設計
必須承受高電流的地方，例如：
›裝甲車（配電，幫助啟動電纜，混合電動驅動器，輔助設備
電源和控制系統，發動機管理，活動裝甲），
›戰車
›遠程武器系統，
›雷達系統：大功率雷達，機載雷達
›桅桿系統
›公共交通：有軌電車，地鐵
›汽車（電驅動器）
›機器人，
›船舶，

AXON品牌簡介：
AXON設計生產了50年的特制復合電纜。公司集生產導體(鍍銀銅、鍍錫銅、鍍鎳銅等)、組裝、捆扎、防護層、外殼于一體。依用途而定，AXON采用含氟絕緣材料(PTFE、ETFE、PFA)、聚氨酯、硅酮。該公司還開發符合定制設計要求的絕緣材料。耐輻射、耐油、耐彈性、耐高溫是公司所能應對的挑戰。

AXON主要產品
Axon Kabel電纜組裝設備
Axon Kabel復合電纜
Axon Kabel連接器
Axon Kabel一體化系統
Axon Kabel電纜
Axon Kabel同軸電纜
Axon Kabel扁平電纜
Axon Kabel電磁干擾保護
Axon Kabel管帶
Axon Kabel機電一體化產品：機電一體化、工藝組裝
Axon Kabel彈性元件


1 Axon數據線線纜AMB系列簡介：Axon的電纜設計和制造了符合MIL-STD-1553標準的數據傳輸系統中使用的所有組件。這是用于航空，航天和軍事應用的戰略機載系統的對話協議。這些可靠的傳輸網絡(luò )可提供高度的數據安全性，信號完整性，重量和空間節省，并可對連接到總線的所有設備進行快速診斷。
Axon數據線線纜AMB系列型號：
Axon數據線線纜TWINAX BUS 10：A結構,0Hz時傳輸阻抗值30m?/m，1Hz時傳輸阻抗值40m?/m，10Hz時傳輸阻抗值100m?/m，30Hz時傳輸阻抗值200m?/m
Axon數據線線纜TWINAX BUS 20：A結構,0Hz時傳輸阻抗值45m?/m，1Hz時傳輸阻抗值45m?/m，10Hz時傳輸阻抗值45m?/m，30Hz時傳輸阻抗值100m?/m
Axon數據線線纜TWINAX BUS 21：B結構,0Hz時傳輸阻抗值15m?/m，1Hz時傳輸阻抗值5m?/m，10Hz時傳輸阻抗值5m?/m，30Hz時傳輸阻抗值10m?/m
Axon數據線線纜TWINAX BUS 22：C結構,0Hz時傳輸阻抗值15m?/m，1Hz時傳輸阻抗值0.025m?/m，10Hz時傳輸阻抗值0.025m?/m，30Hz時傳輸阻抗值0.1m?/m
Axon數據線線纜TWINAX BUS 40：A結構,0Hz時傳輸阻抗值30m?/m，1Hz時傳輸阻抗值40m?/m，10Hz時傳輸阻抗值100m?/m，30Hz時傳輸阻抗值200m?/m


2 Axon柔性電源電纜FLEXFORCE®系列簡介：電纜適用于必須承受大電流的應用。FLEXFORCE®與特殊的AXON's化合物絕緣，不含鹵素或FEP材料，適用于最?lèi)毫拥沫h(huán)境。
應用領域：裝甲車、戰車、雷達系統汽車、機器人、船舶、遠程武器系統、汽車地鐵
Axon柔性電源電纜FLEXFORCE®系列型號：
Axon電源電纜FFR010：導線直徑:4.59mm，面積:10平方毫米，傳輸阻抗值:0.202Ω/100m，最大值電流:120（A在30°C時），外部直徑:6.5mm，重量：110g/m
Axon電源電纜FFR016：導線直徑:6.15mm，面積:16平方毫米，傳輸阻抗值:0.119Ω/100m，最大值電流:160（A在30°C時），外部直徑:8.4mm，重量：190g/m
Axon電源電纜FFR025：導線直徑:7.25mm，面積:25平方毫米，傳輸阻抗值:0.077Ω/100m，最大值電流:210（A在30°C時），外部直徑:9.8mm，重量：280g/m
Axon電源電纜FFR035：導線直徑:8.68mm，面積:35平方毫米，傳輸阻抗值:0.054Ω/100m，最大值電流:265（A在30°C時），外部直徑:11.5mm，重量：390g/m
Axon電源電纜FFR050：導線直徑:10.15mm，面積:50平方毫米，傳輸阻抗值:0.040Ω/100m，最大值電流:330（A在30°C時），外部直徑:13mm，重量：520g/m

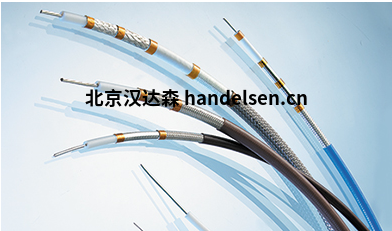

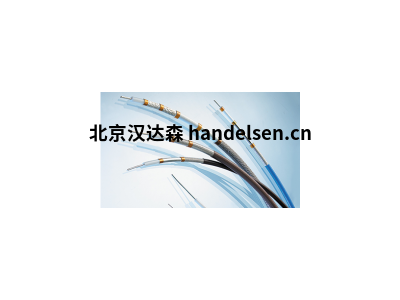

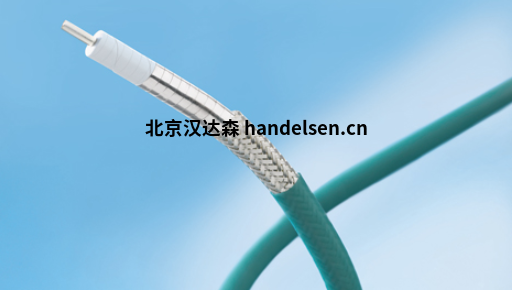

3 Axon同軸電纜CELLOFLON®系列簡介：對于小型，柔性，高性能同軸電纜，AXON'已獲得CELLOFLON®（多孔PTFE）的專利。 這種材料孔隙率為80％，密度為0.42，介電常數為1.18（固體PTFE：密度= 2.2-介電常數= 2.1）。CELLOFLON®的使用有助于制造具有更好電氣特性的更輕，更小，更柔韌的電纜。 介電常數越低，損耗越小，截止頻率和傳播速度越高。
Axon同軸電纜CELLOFLON®系列型號：
Axon同軸電纜FFR010 StR 1：導線直徑:4.59mm，面積:10平方毫米，絕緣的金屬絲直徑:6.50mm，防護罩上方直徑:7.10mm，總體外直徑:9.10mm，重量:170g/m
Axon同軸電纜FFR016 StR 1：導線直徑:6.15mm，面積:16平方毫米，絕緣的金屬絲直徑:8.40mm，防護罩上方直徑:9.10mm，總體外直徑:11.50mm，重量:290g/m


4 Axon扁平電纜AXOJUMPTM系列簡介：AXOJUMPTM標準扁平軟電纜專為板對板互連而設計，由扁平導體制成，該扁平導體用聚酯纖維或聚酰亞胺帶（0.30毫米至1.25毫米間距）絕緣。 AXON’已開發出多種定制設計的扁平柔性電纜，其中包括折疊，屏蔽，缺口，沖壓，切割和標記。AXON’是先進技術的電纜和互連解決方案的制造商，提供完整的扁平電纜和組件，FFC扁平軟電纜AXOJUMPTM，FFC-扁平軟電纜：AXOJUMPTM

Axon電源電纜FFR025
