JAKOB 金屬波紋管聯軸器KR50
JAKOB 金屬波紋管聯軸器KR50:
JAKOB 金屬波紋管聯軸器KR系列其他型號介紹：
以上就是JAKOB 金屬波紋管聯軸器KR50技術指標和材質設計的介紹。

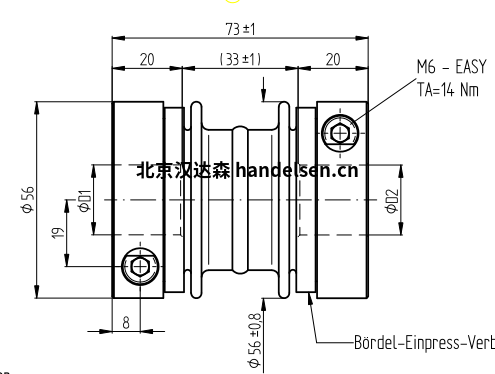

Øa=56,c=19, f=M6, g=33,h=8, L=73,D1=35G6, D2=35H6;
技術指標：
標稱扭矩：50 Nm
最大扭矩：100 Nm
扭轉剛度：10 Nm / arcmin
質量轉動慣量：0.12 10kgm²
最高 軸向軸未對準：±0.3毫米
最高 側向軸偏移：0.2毫米
軸向彈簧剛度：160 N / mm
橫向彈簧剛度：170 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø10/Ø32毫米
質量：約0.3公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 083 10769

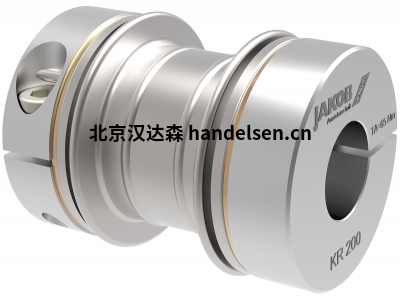

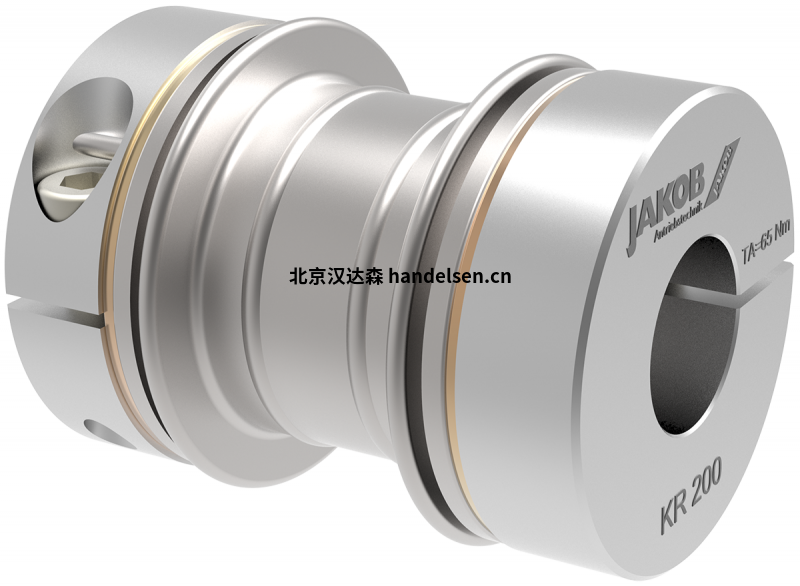

JAKOB 金屬波紋管聯軸器KR系列
特點：
•易于夾緊的輪轂，易于兩側組裝
•直型波紋管-更長的全長
•低恢復力-高扭轉剛度
•扭矩范圍：25-1,500 Nm
•軸直徑：8-85 mm
JAKOB 金屬波紋管聯軸器KR系列其他型號介紹：
1、JAKOB 金屬波紋管聯軸器KR65:
Øa=66,c=22, f=M8, g=41,h=9, L=85,D1=30G6, D2=35H6;
技術指標：
標稱扭矩：65 Nm
最大扭矩：130牛米
扭轉剛度：12 Nm / arcmin
質量慣性矩：0.25 10kgm²
最高 軸向軸未對準：±0.3毫米
最高 橫向軸偏移：0.3毫米
軸向彈簧剛度：90 N / mm
橫向彈簧剛度：80 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø13/Ø35mm
重量：約0.4公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 083 10770
2、JAKOB 金屬波紋管聯軸器KR100:

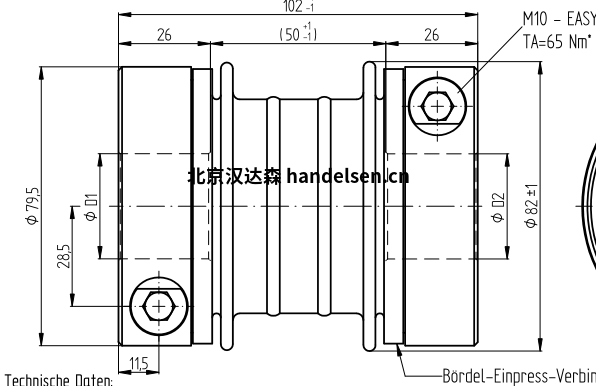

Øa=82,c=28,5,f=M10,g=50,h=11,5,L=102,D1=32G6, D2=42H6;
技術指標：
標稱扭矩：100 Nm
最大扭矩：200牛米
扭轉剛度：23 Nm / arcmin
質量轉動慣量：0.7 10kgm²
最高 軸向軸未對準：±0.5毫米
最高 橫向軸偏移：0.4毫米
軸向彈簧剛度：100 N / mm
橫向彈簧剛度：95 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 11,000轉
D1 / 2分鐘/最大=Ø16/Ø43mm
質量：約0.75公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 083 16066
