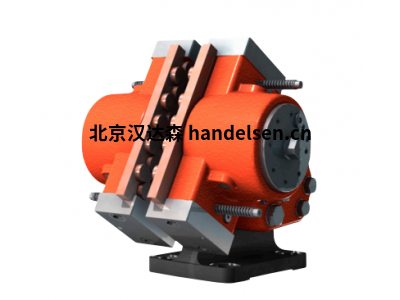

HAINZL盤式制動器：BSFI 3000雙彈簧

　　2) 制動力基于最小夾緊力，標稱摩擦系數μ=0.4和2個制動表面。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　3) 制動所需的最小工作壓力

　　4) 分別用于有機/燒結焊盤的焊盤壓力(基于最大夾緊力)
漢達森祁佳強 手機/微信177*4453*6447

　　制動力矩MB根據以下公式計算，其中：

　　a是作用在制動盤上的制動器數量

　　FB是根據上表[N]或公式計算的制動力

　　DO是制動盤外徑[m]

　　實際制動力矩可能因制動器和摩擦系數的調整而變化。

　　MB=a·FB·【牛米】(D0

　　-0,20)

　　2

　　雙彈簧

　　無支架的卡鉗重量：約170 kg

　　墊板寬度：200mm

　　襯墊面積：(有機)59600 mm2

　　(*)

　　襯墊最大磨損量：(有機)10 mm(*)“(=22 mm厚)”

　　焊盤面積：(燒結)36000 mm2

　　(*)

　　襯墊最大磨損量：(燒結)10 mm(*)“(=22 mm厚)”

　　標稱摩擦系數：μ=0.4

　　活塞總面積-每個卡鉗的一半：88 cm2

　　活塞總面積-每個卡鉗：176 cm2

　　1 mm行程時每個卡鉗的容積：17.6 cm3

　　3 mm行程時每個卡鉗的容積：52.8 cm3

　　動作時間(計算指導值)：0.3秒

　　壓力連接/端口：1/4“BSP

　　排水連接端口：1/8“BSP

　　建議管道尺寸：10/8 mm

　　最大工作壓力23.0 MPa

　　工作溫度范圍-一般為-20°C至+70°C

　　BSFI 201

　　BSFI 202

　　BSFI 203

　　BSFI 204

　　BSFI 205

　　BSFI 206

　　BSFI 207

　　BSFI 208

　　BSFI 209

　　BSFI 210

　　BSFI 211

　　BSFI 212

　　BSFI 317

　　BSFI 318

　　BSFI 320

　　BSFI 322

　　BSFI 325

　　BSFI 330

　　BSFI 332

　　BSFI 335

　　BSFI 340

　　BSFI 345

　　BSFI 350

　　BSFI 355

　　BSFI 360

　　BSFI 3020

　　BSFI 3025

　　BSFI 3030

　　BSFI 3040

　　BSFI 3046

　　BSFI 3050

　　BSFI 3056

　　BSFI 3060

　　BSFI 3070

　　BSFI 3080

　　BSFI 3085

　　BSFI 3090

　　BSFI 3100

　　BSFI 3110

　　BSFI 3120
