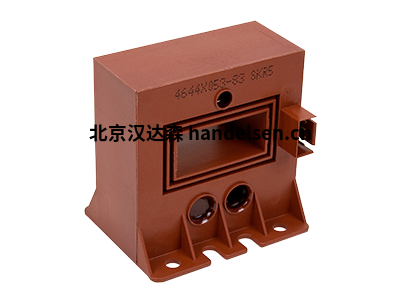

GMW VAC 直流/交流電流傳感器

　　特征

　　低偏移和增益誤差，低溫漂移，出色的長期穩定性

祁佳強
QQ：2850590582

手機：17744536447
電話：010-64714988-216
傳真：010-64714988-668
郵件：tk5@handelsen.cn

祁佳強郵箱：tk4@handelsen.cn電話：010-64714988-216

　　PWM 補償電流驅動級導致低功耗

　　測量范圍寬，高達 2500 A
漢達森祁佳強手機/微信177*4453*6447

　　由于補償電流繞組低繞組容量，出色的動態性能(上升時間、脈沖響應)

　　操作原理

　　閉環或零通量電流探頭具有高線性度和出色的直流頻率響應。要測量的電流 IP 通過軟磁芯與補償電流進行磁耦合。該磁芯的磁通量由磁場檢測器測量，由電子元件控制為零，在補償繞組中產生補償電流 IS。此電流與主電流 IP 成正比。VAC 磁場檢測器可降低通常與霍爾效應探頭相關的偏移電壓、溫度和時間漂移。

LEM 零件號	VAC 零件號，T60404-4640 系列	筆記
LF 1005-S 或 LF 1010-S	X100	+/-15V 連接器引腳差異
LF 1005-S/SP 變型	X101	+/-15V，JST BVH-21T-P1.1
LF 1005-S/SP22	X102	±/-15V，連接器引腳分差
LF 1005-S 或 LF 1010-S	X150	+/-24V，連接器引腳分差
LF 1005-S/SP 變型	X151	+/24V， JST BVH-21T-P1.1
LF 1005-S/SP22	X152	+/-24V，連接器引腳分差
注意：4640 系列是 LF 1005-S 的外形兼容滴件替代品。唯一的例外是連接器引腳出注的差異。VAC 1000A 的版本可能存在引腳兼容的版本。
LEM 零件號	VAC 零件號，T60404-4644 系列	筆記
LAC 300-S/SP1 /SP5*	X052	投遞放置
LAC 300-S/SP1 /SP5*	X053	投遞放置
沒有	X054
LAC 300-S/SP2*	X056	投遞放置
LAC 300-S/SP3 /SP4*	X060	投遞放置
某些電流范圍不完全匹配。VAC 和 LEM 之間的連接器引腳輸出是相同的。數據手冊上的連接器調用是不同的，但可能兼容不管。所有轉換比率和外形因子都是匹配的。
