FK76M球閥設計滿足API-6D / ASME B16.34 / PED 97/23 / EC要求
閥門技術的最高標準。創(chuàng )新的設計功能包括超細成品耳軸
安裝球，低工作扭矩，延長使用壽命。
按照API 6D / ASME B16.34 / PED 97/23 / EC設計。
材料：ASME第二部分；壓力/溫度等級：ASME B16.34;壁厚：ASME B16.34；
面對面尺寸：ASME B16.10，法蘭連接ASME B16.5
根據PED 97/23 / EC的DIN設計和材料。
分體/三件式設計，耳軸安裝設計，全孔，端部ASME B16.5或EN或EN 1092-1。
•符合BS 6755第2部分，ISO 10497或API 607第6版的防火要求。
•防吹出閥桿，長壽命雙閥桿密封系統，閥桿支撐在軸承中，以確保密封
是自由形式的操作負荷
•閥桿密封系統符合TA-Luft VDI 2440，EPA或EN ISO 15848-1：2006
•符合EN 558-1，EN 12980或ASME B16.10的面對面尺寸
•根據DIN EN ISO 17292，第5.2.7章的防靜電設計
•符合IEC 61598 SIL 3的“ Exida”球閥功能安全認證
公稱尺寸DN250 10英寸
性能等級CL600 ANSI
設計長設計
連接1法蘭。 EN1092-1B / RF ASME B16.5
連接2法蘭。 EN1092-1B / RF ASME B16.5
外殼材料P355NL1 /法蘭A350 LF2
球材料GX5CrNiMo 19-11-2 1.4408
碟形彈簧球密封PTFF環形活塞
換檔軸密封件PTFF鐵氟龍
總長568.3mm
溫度200
最低溫度-48
無需HAGN KEY的分接頭啟動
Argus PDS閥門是專為高速，
含有固體的高循環應用。特別是
適用于以下應用程序和媒體：
應用領域
•聚乙烯加工
•聚丙烯加工
•粉末排放系統
媒體
• 乙烯
•氫
•催化劑
• 氮
•四氯化鈦
運行參數
尺碼
•FK79 PDS：DN 15至50； NPS½至2
•FK76M PDS：DN 80至500； NPS 3至20；
其他尺寸可按需提供
壓力等級：PN 16至100; 150至600級
溫度：-46°C至180°C（-54°F至356°F）
有關適用的規格，請參見第7頁。

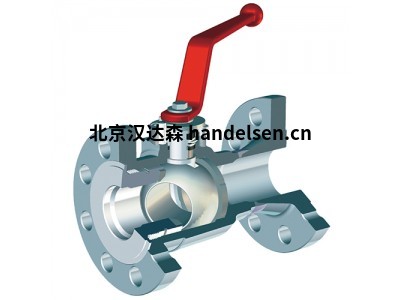

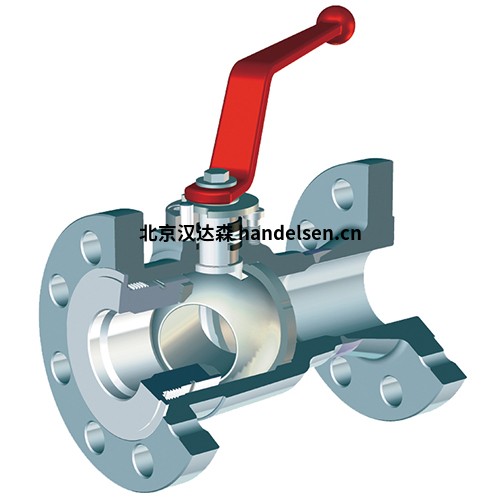

浮動球和耳軸安裝
構型
阿格斯PDS球閥有浮動球（FK79）
或耳軸安裝（FK76M）設計以適合應用
要求。它們在以下內容中也可用
配置：
•兩件式或三件式主體
•金屬或軟質閥座和密封件
•標準，中等和最終的高周期設計
