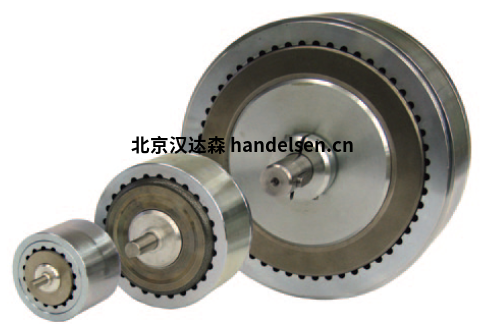

magtrol HB磁滯剎車功能特性說明

• 扭矩高達3500 oz·in

• 轉速高達20,000 rpm

• 功率高達2400W

• 可提供公制或英制規格

• 扭矩相對轉速獨立

• 免維護﹑使用壽命長

• 運轉平順

• 絕佳的扭力再現性

• 寬廣的轉速范圍

• 優異的環境穩定性



說明

Magtrol公司改進了磁滯原理技術，從而滿足了兼顧可靠、穩定和可調節扭矩控制的高標準要求。Magtrol磁滯式剎車器完全是利用氣隙磁場來產生扭力，不需借助任何磁粉或摩擦元件。這種制動方式提供了極其出色的操作特性magtrol HB磁滯剎車吳亞男（更平順的扭力、更長的使用壽命、極佳的扭力再現性、更高程度的可控性、極低的維護成本和停機時間），使其成為各種原物料加工過程中用來作為精確張力控制的首選。



匹配式剎車器

在多卷軸的張力控制應用中，如何使每一卷軸的張力都能維持一致是非常重要的。最普遍的做法是通過一個閉環伺服控制系統，搭配收卷芯、放卷芯及張力傳感器來控制流經制動裝置的電流大小。但這種方法最大的問題就在于每一卷軸都需要一組獨立的控制裝置，magtrol HB磁滯剎車吳亞男不僅增加了制造成本，而且控制也變得非常復雜。



Magtrol所開發的一套系統可確保每一款型號的每一個匹配式剎車器，不管其材料或制造上的誤差，在預先指定的扭力-電流特定點都是互相匹配的。每個匹配式剎車器對應于此一預設點的誤差均在 ±1% 以?xún)?。而沿?zhù)扭力-電流曲線上的任一點（從 0 扭力至預設扭力匹配點），各剎車器之間的扭力最大偏差不會(huì )超過其預設匹配點扭力值的 ±4%。magtrol HB磁177滯1858剎3804車由于具有此種匹配能力，一套需要同時控制多組張力的系統如果采用匹配式剎車器并將其應用在匹配點，當供給相同電流時，其張力的一致性將可控制在 ±1% 以?xún)?。預設匹配點可以是在額定扭力 50% 到 100% 之間的任何一點，這也使得匹配式剎車器可以在特殊的應用中發揮最大的效益。除非另有說明，否則所有剎車器的額定轉速均為100rpm。



應用范圍

• 為高速自動繞線機提供精確的張力控制

• 在原料加工過程中提供無摩擦的張力控制

• 作為電機﹑驅動器﹑小型內燃機﹑齒輪箱和其他旋轉裝置的壽命試驗和模擬負載

• 于變壓器和線圈的繞組過程中以開環控制維持精
magtrol HB磁177滯1858剎3804車

確張力

• 反向轉動時亦可保持穩定負載

• 各種控制方式的極限張力控制裝置，如跳動輥、進料桿、光傳感器或超聲波傳感器

• 在健身器材中實現精確負荷控制和可控重復性



磁滯產品優勢

免維護﹑使用壽命長

Magtrol磁滯剎車器通過磁路氣隙形成扭矩，其有別于普通的機械摩擦裝置和磁粉裝置。由于磁滯裝置不依賴通過摩擦阻力或切變應力來形成扭矩，因此其將不會(huì )遇到磨損、磁粉老化和氣封泄露等問題。因此，magtrol HB磁177滯1858剎3804車磁滯裝置的使用壽命通常比摩擦裝置和磁粉裝置的使用壽命超出幾倍。



壽命周期的成本優勢

盡管磁滯裝置的初始成本持平或略高于其他同類產品，但是摩擦裝置和磁粉裝置的更換、修理和保養成本相當昂貴。由此看來，磁滯裝置是目前可用的張力和扭矩控制方法中最具有成本效益的一種解決方案。



出眾的環境穩定性

Magtrol磁滯裝置可承受溫度和其他運行條件的重大變化。此外，magtrol HB磁177滯1858剎3804車由于它們不使用磁粉或接觸活性粒子，因此磁滯裝置是一種極為清潔的設備。Magtrol公司的裝置可以應用于食品和藥物包裝、無塵機房和封閉環境測試空間等



運行平滑

由于其不依賴于機械摩擦或切變應力，因此磁滯制動器在任何轉速下均能保證運轉平滑。該特性對于抽絲、包裝和其他許多換能應用設備極其重要。



絕佳的扭矩重復性

由于扭矩是通過磁力產生而不接觸任何部件或顆粒，因此，磁滯制動器提供絕佳的扭矩重復性。由于重復性的損失，摩擦裝置和磁粉裝置常常遇到磨損和老化的問題。Magtrol公司的裝置可反復精確運行，以確保最高級別的過程控制。



轉速范圍寬廣

在所有電動扭矩控制裝置中，Magtrol磁滯裝置可提供最大的轉差轉速范圍。magtrol HB磁177滯1858剎3804車根據尺寸、動功率要求和軸承負荷的不同要求，許多Magtrol剎車器均可在超過10,000 rpm的轉速下運行。此外，Magtrol磁滯裝置甚至可以在零轉差轉速上獲得全扭矩，而且其扭矩在任何轉差轉速上都保持絕對的平滑。



Magtrol產品型號：

Magtrol HB-3M-2

Magtrol HB-10M-2

Magtrol HB-20M-2

Magtrol HB-50M-2

Magtrol HB-140M-2

Magtrol HB-250M-2

Magtrol HB-450M-2

Magtrol HB-750M-2

Magtrol HB-1750M-2

Magtrol HB-3500M-2

Magtrol HB-2.5

Magtrol HB-10

Magtrol HB-16

Magtrol HB-38

Magtrol HB-50

Magtrol HB-140

Magtrol HB-250

Magtrol HB-450

Magtrol HB-750

Magtrol HB-840

Magtrol HB-1750

Magtrol HB-3500
