LTN滑環編碼器

　　數據

　　環數6 ... 16環

　　電流≤2A/環

　　電壓≤48VDC(可根據要求提供240 VAC)詳情咨詢177*1858*8643

　　高電位≤500VAC，50Hz / 1s

　　絕緣電阻≤500MΩ，500 VDC

　　在6 VDC / 50 mA時，噪聲≤20mΩ，5分鐘-1

　　。

　　接觸金 - 金/鍍銀銅和PTFE絕緣

　　機械數據

　　速度≤10分鐘-1

　　防護等級IP 51

　　溫度-20°C ... + 80°C(-5°F ... + 175°F)

　　連接(轉子/定子)300 mm引線; AWG 28/19(0.09 mm2)

　　300毫米同軸電纜(75Ω)

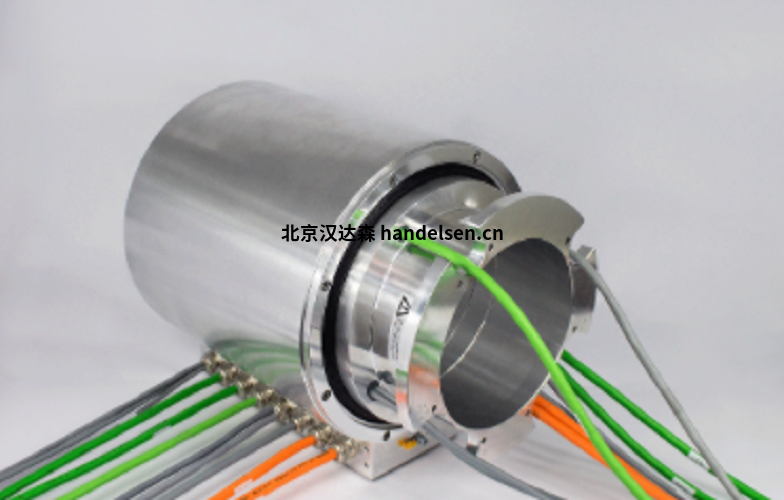

　　一、滑環的工作原理

　　滑環是機電組件，可在固定系統和旋轉系統之間傳輸電力，信號和數據。頻譜范圍從幾mV或mA到數百A和幾千V。我們的滑環系統可承受苛刻的環境影響，例如腐蝕性，咸空氣或劇烈振動。LTN編碼器LTN滑環系統存在于許多電機中，可確保整個電機系統的可靠功能。

　　LTN滑環滿足實時現場總線系統無故障傳輸的所有要求。當然，我們所有的Fast，Gigabit和10 Gigabit以太網滑環均已通過TIA-568和EN 50173認證。

　　LTN滑環產品系列：

　　1.LTN滑環動力傳輸系列

　　LTN滑環SC040 外徑:最大。40毫米扁平插頭連接器，用于6.3米或2.8毫米的插座，應用示例:食品加工、包裝機、旋轉式擠奶室

　　LTN滑環SC105 外徑:最大。50毫米，LTN編碼器內徑:最大17毫米。應用示例:排水檢查，包裝機

　　LTN滑環SC080 外徑:最大。80毫米，內徑:最大30毫米。應用示例:飲料灌裝系統、排水檢測、食品加工、計量系統、風力渦輪機變槳系統

　　LTN滑環SC168 外徑：最大 168毫米，現場總線，快速以太網(通過100-baseT CAT5e和Cat6認證)，可靈活配置的接口。應用示例：機床•包裝機•風力發電機變槳系統

　　LTN滑環SC104-A01 該系統最多可免維護5000萬轉(取決于轉速和環境條件)，外徑：最大。 104毫米，空心軸直徑：最大 50毫米。 應用示例：出入系統，排水檢查，包裝機

　　2.LTN滑環信號傳輸系列

　　LTN滑環SA030 外徑：LTN編碼器最大29毫米，可以進行特殊設計，可以進行高頻耦合，現場總線，快速以太網(通過100-baseT CAT5e和Cat6認證) 應用示例：醫療手臂

　　LTN滑環SC020 外徑:最大20毫米/ 22毫米，內徑:最大。3毫米 應用示例:進入系統、飛機機艙監控系統、排水檢查、計量系統、包裝機、機器人、支撐臂燈、監控攝像機、視頻系統/閉路電視

　　LTN滑環SC120 外徑：最大 120毫米，內徑：最大 70毫。要求提供配件：ADSR®-滑環診斷系統 應用示例：機床，包裝機，風力渦輪機變槳系統

　　3.LTN滑環無接觸傳輸系列

　　LTN滑環 K32ST 外徑：32毫米 長度：44.3毫米詳情咨詢177*1858*8643

　　4.LTN滑環組合傳輸系列

　　LTN滑環SF020 滑環與無接觸結合

　　LTN滑環SE020 滑環與增量環組合

　　LTN的滑環系統可以在許多電機中找到。由于其堅固的結構，它們確保了整個機器系統的功能。此外，我們提供光纖旋轉接頭，可實現高數據速率的非接觸式傳輸。LTN編碼器

　　一，LTN編碼器

　?、?LTN脈沖型編碼器

　?、?LTN絕對型編碼器

　?、?LTN防爆型編碼器

　　二，LTN部分產品型號

　?、?編碼器：G24 、G58 、G1B 、G36、G71系列

　?、?解析器：RE-08、RE-15、RE-21、GE-165、 RE-10、R58、R71

　?、?滑環：K32ST LWL、SM070、SM090、SM034、SM050

　　品牌簡介L(cháng)TN編碼器

　　德國LTN公司(LTN Servotechnik GmbH)成立于1979年的德國詳情咨詢177*1858*8643慕尼黑，是一家中型機械工程企業。LTN公司根據客戶需求，從事開發，設計和批量生產，為全球機械設備和工程設備提供配件。公司主要產品有滑環、旋轉變壓器、旋轉編碼器等，產品適用于多種工作環境和苛刻的現場條件，并且有控制精度高、使用壽命長等優點。

　　◣應用領域

　　LTN的產品應用于自動化、風能和可再生能源、電子技術、航空技術、信息傳輸技術、機械制造、醫療技術、傳動技術、門禁系統等行業和領域。

　　◣產品概覽

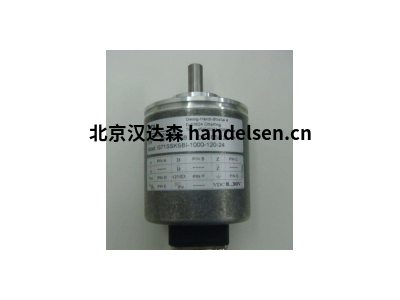

　　◆旋轉編碼器

　　旋轉編碼器是機電設備的重要組成部分，LTN編碼旋轉編碼器是測量旋轉角度的傳感器，可用于監測旋轉軸的位置。它們不僅測量位置和角度，還測量轉速，長度或旋轉方向。LTN編碼器可廣泛使用在工業設備中，用于測量距離，速度或旋轉角度(例如機床，紡織和包裝機，乘客升降機，旋轉門和自動扶梯)以及應用在控制技術和自動化技術上(例如電機軸用于手動控制電機運動)。

　　產品系列：G24 Type S、G71 Type W、G71 Type S、G71 Type H、G58 Type W、G58 Type S、G58 Type L、G58 Type H、GA3、G36 Type S、G36 Type L、G24 Type W、G1B Type W等。

　　◆旋轉變壓器

　　旋轉變壓器用于電機的精確控制，LTN編碼器是除光學旋轉編碼器之外，最常用的位移和角度傳感器。它可以將將旋轉系統的角位置量，轉換為兩個絕對和唯一的電壓信號，這樣，角位置量可以唯一和采用絕對值式方式表示。

　　產品系列：RE-08、RE-10、RE-15、RE-21、RE-27、RE-35、RE-43、RE-165、R36、R58、R71等。

　　◆

　　滑環系統可以在許多機電系統中使用到，LTN編碼器通過滑動觸點(電刷)在固定和旋轉系統或兩個反向旋轉部件之間實現電力或信號傳輸?；h(huán)系統用途廣泛，其使用的電流/電壓跨度可從mA / mV范圍到200A / 1500V。

　　產品系列：SC040、SC050、SC080、SC100、SC104-A01、SC104-L01、SH085、SC012、SC020、SC020-COAX、SD 050 - 300、LTS、K32ST等。

　　◆常見型號

　　編碼器 G24SCPPBI-0250-923-24YX

　　編碼器 G58SSCDBI-5000-521-24

　　編碼器 G58TSLDBI-2048-551-15


　　編碼器 G71DSPPIN-0256-141-24HX

　　編碼器 G71SSKSBI-1000-120-24

　　編碼器 G71SSPPBI-2000-120-24

　　旋轉變壓器 R58WVRE151B24-031-07CX

　　旋轉變壓器 R58WORE151B24-031-07DX

　　旋轉變壓器 R71SSRE211A01-021-07AX

　　旋轉變壓器 R71SS00MS21D4-021-07DX

　　旋轉變壓器 RE-15-1-A14

　　旋轉變壓器 RE-15-1-A15

　　旋轉變壓器 RE-15-1-B24


　　旋轉變壓器 RE-15-3-A14

　　旋轉變壓器 RE-15-3-V35

　　旋轉變壓器 RE-21-1-A01

　　旋轉變壓器 RE-21-1-A05

　　旋轉變壓器 RE-21-1-A06

　　旋轉變壓器 RE-21-1-V02


　　旋轉變壓器的使用

　　旋轉變壓器是除光學旋轉變壓器之外，最常用的位移和角度傳感器。它可以將將旋轉系統的角位置量，轉換為兩個絕對和唯一的電壓信號。這樣，角位置量可以唯一和采用絕對值式方式表示。今天的旋轉變壓器解決方案，通常是無刷結構;轉子的信息通過感應線圈傳遞。與旋轉或增量變壓器不同，旋轉變壓器在一圈內提供的是絕對信號，因此通電后不需要校準。
