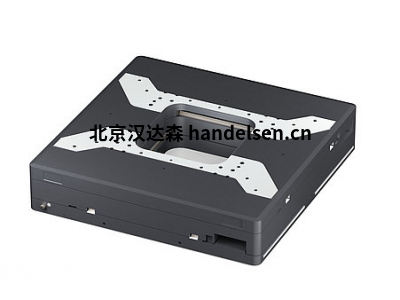

PI L-738 精密XY位移平臺

通光孔徑，高運動精度和穩定性

單向重復精度達0.05微米

兩相步進電機，直流–電機

大孔徑，150毫米×150毫米

速度達90毫米/秒

增量線性編碼器分辨率為1納米

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會(huì )對測量造成影響。

光學參考點和限位開關。

驅動器類型

兩相步進電機可實現高轉矩（即使低速時）和高分辨率

直流電機可實現高速度穩定性、低振動和高速

再循環滾珠軸承經過認真組裝后，具有高負載能力、長使用壽命、使用免保養和高導向精度等多種特點。平臺的移動部件由在兩個導軌上移動的四個預加載線性球形軸承支持。每個軸承單元由兩個獨立的循環滾珠軸承組成。

應用領域

醫藥行業, 激光切割, 生物技術, 計量, 顯微鏡

L-738.051100 精密XY位移平臺，380毫米 × 380毫米寬度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔徑，，含3米成套電纜步進電機

L-738.051112 精密XY位移平臺，380毫米 × 380毫米寬度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔徑，步進電機，增量帶A/B正交信號傳輸的線性編碼器，10納米傳感器分辨率，含3米成套電纜

L-738.053111 精密XY位移平臺，380毫米 × 380毫米寬度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔徑，直流電機，增量帶正弦/余弦信號傳輸的線性編碼器，20微米傳感器信號周期，含3米成套電纜

L-738.053112 精密XY位移平臺，380毫米 × 380毫米寬度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔徑，直流電機，增量帶A/B正交信號傳輸的線性編碼器，10納米傳感器分辨率，含3米成套電纜

L-738.053132 精密XY位移平臺，380毫米 × 380毫米寬度，102毫米 × 102毫米行程，150毫米 × 150毫米通光孔徑，直流電機，旋轉編碼器，含3米成套電纜
