德國PI公司是精密運動和定位領域的全球解決供應商。

PI不僅開發和生產各種定位平臺和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI因此將這些解決方案適應客戶特定的應用或提供用于運動和定位的成品子系統。

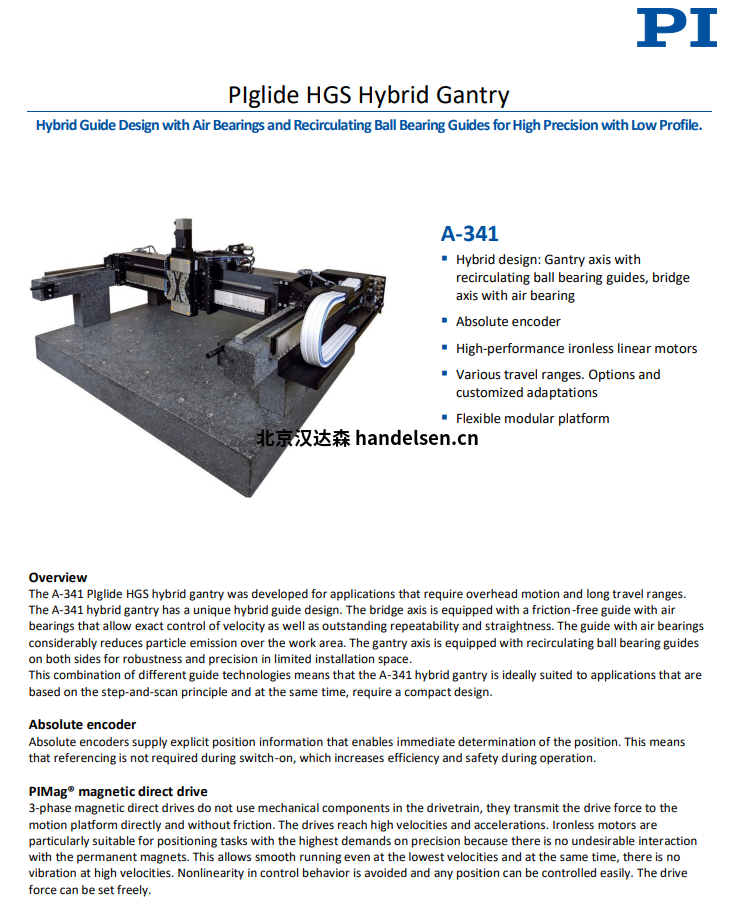

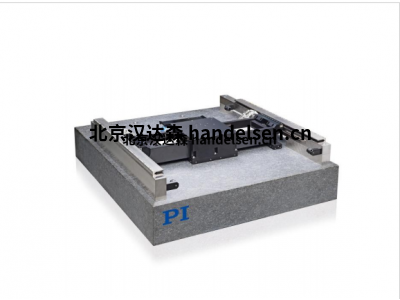

A-341 PIglide HGS混合龍門架

混合導軌設計，帶空氣軸承和循環球軸承導軌，用于高精度，低剖面。

混合設計：龍門軸帶循環滾珠軸承導軌，橋軸帶空氣軸承

高性能無鐵心直線電機

靈活的模塊化平臺

絕對編碼器

各種旅行范圍。 選項和定制的改編

概觀

A-341 PIglide HGS混合龍門架適用于需要高架運動和長行程的應用。

A-341混合龍門架采用獨特的混合導軌設計。 橋軸配備了帶有空氣軸承的無摩擦導軌，可以精確控制速度，并具有出色的可重復性和平直度。 帶有空氣軸承的導軌大大減少了工作區域的顆粒排放。 龍門軸兩側配有循環滾珠軸承導軌，在有限的安裝空間內具有堅固性和精度。

這種不同導向技術的結合意味著A-341混合式龍門架非常適合基于步進掃描原理同時需要緊湊設計的應用。

PIMag®磁性直接驅動器

三相磁力直接驅動器不在傳動系統中使用機械部件，它們將驅動力直接傳遞到運動平臺而沒有摩擦。 驅動器達到高速和加速度。 無鐵電機特別適用于對精度要求最高的定位任務，因為與永磁體沒有不希望的相互作用。 這樣即使在最低速度下也可以平穩運行，同時在高速時不會(huì )發生振動。 避免了控制行為的非線性，可以輕松控制任何位置。 驅動力可以自由設定。

應用領域

掃描，數字印刷，電子裝配和檢驗，AOI（自動光學檢測），自動化。

絕對編碼器

絕對編碼器提供明確的位置信息，可以立即確定位置。 這意味著在接通期間不需要參考，這提高了操作期間的效率和安全性。

選項和定制的改編

底座由花崗巖或鋁制成

可調節的工作高度

減少振動的系統

額外的拖鏈

直線電機的性能

液壓冷卻直線電機

訂購信息

出廠選項：L-511為Z軸

改進的L-511線性平臺，帶同步伺服電機和抱閘，行程范圍為50至150 mm

出廠選項：V-408為Z軸

改進型V-408配備三相直線電機，抱閘和氣動重力補償，行程50 mm

工廠選項：附加拖鏈

A-341可以配備額外的拖鏈，以容納客戶設置的其他電纜和軟管。

工廠選項：電機冷卻

對于具有高占空比和高加速度的應用，可配備液冷直線電機。 個人

對于橋軸的線性馬達也可以進行液體冷卻。 外部散熱器是必要的。

工廠選擇：基礎材料

基板和龍門軸的基礎結構可以是花崗巖或鋁。 可以定制孔圖案
