COG（C.Otto Gehrckens GmbH&Co.KG）密封環



優質 O 型環

專家的密封解決方案

我們支持您對質量的不妥協需求 - 從開發到交付您的 O 環。這一指導原則已經證明了這一點：我們的客戶是業內最好的客戶之一。為了確保這種情況仍然存在，我們支持您提供高質量的密封產品、面向客戶的服務和完整的專業知識。



什么是彈性體？彈性體（橡膠）是聚合物，其大分子通過交叉連接連接（交叉連接），因此具有典型的橡膠彈性特性。



這種不交叉的原材料稱為橡膠，不是從橡膠軸承廠獲得，就是合成生產。





彈性體的硫化作用是什么？



硫化導致大分子的交叉連接，即聚合物鏈的化學交叉連接的形成。這會(huì )導致彈性體在完成強制的形狀更改后恢復到原來的形狀或位置。



Makromoleküle unvernetzt und vernetzt

大分子：- 橡膠（無交叉鏈接） - 橡膠（交叉鏈接）



O 環是如何制作的？



O 環由加熱噴霧攝入或壓榨模具中的不同橡膠制成，通過硫化（大分子的交叉連接）無縫。



O 環在壓力下的行為如何？

擠壓的傾向在很大程度上受機器

部件之間的間隙維度 g 的影響。游戲取決于加工、制造方法、影響游戲的公差、壓力下部件的呼吸等。差距大小應盡可能小。密封間隙過大會(huì )導致擠壓（柱擠出）對彈性體的破壞。



Verhalten eines O-Rings unter Druck

壓力下的 O 形環的行為

Verhalten eines O-Rings unter Druck

O 環的生產工藝是什么？

基本上，在生產彈性材料中的O型環方面有兩種制造方法：在壓縮過程中生產O環，在注塑過程中生產O環。







如何確定 O 環的硬度？硬度是身體對某種形狀和定義壓力的較硬身體的滲透的抵抗力，并在一定時間內。



它根據岸邊或 +IRHD（國際橡膠硬度度）進行測量。硬度必須.B壓力負載。彈性體越軟，就越容易被壓力變形并壓入縫隙以密封。另一方面，由于其更好的靈活性，即使在低接觸壓力和不均勻的表面，更柔軟的彈性體密封。







Härtemessung nach °IRHD

根據°IRHD進行硬度測量

Härtemessung nach Shore A

根據岸 A 進行硬度測量

O 環密封如何？O 環的密封效果由其橫截面（線直徑 d2）在相應設計的安裝空間（凹槽）中的彈性變形產生。



在此過程中，圓形橫截面變形為橢圓，從而關閉密封或接觸表面和凹槽底座的密封間隙。這會(huì )產生表面壓力，這是實現密封效果所必需的。



Verpresster O-Ring im Einbauraum ohne Druckbeaufschlagung

在安裝室中按下 O 形環，無需加壓

Verpresster O-Ring im Einbauraum unter Druckbeaufschlagung

在加壓下在安裝室中按下 O 形環

如何確定正確的 O 環安裝尺寸？

為了使 O-rings 能夠執行相應的密封功能，有必要將其用于為此

目的設計的內置空間。COG O-Ring 計算程序支持您確定安裝在活塞密封、法蘭密封或棒密封中的O 環安裝尺寸。



O-Ring Berechnungsprogramm

如何正確安裝 O 型環？



O 環對鋒利的邊緣非常敏感。因此，將 O 環拉動或壓在 O 環上的所有邊緣的去除或四舍五入是安全裝配的基本先決條件。



最重要的安裝說明一目了然：



切勿將 O 環拉過銳利的邊緣。

不允許在凹槽或 O 環上污垢或其他殘留物。

排除與其他 O 環混淆的任何風險（如果適用，顏色標記）。

切勿粘在 O 環中（可能硬化）。

沒有鉆孔溢出。

盡可能使用安裝油脂/油;必須給予阻力（EPDM不允許使用礦物油/凡士林）。

檢查可能的清潔劑與 O 環的兼容性。

不要使用鋒利的硬輔助工具。

O 環內徑的短期擴展可達到 20%， 允許組裝。

將有用的 COG 工具套件用于裝配

什么是 O 形環？



O 環是帶圓形橫截面的封閉環，主要由橡膠彈性材料（彈性體）制成。O 環尺寸由內徑 d1 和線直徑 d2 定義。



O-Ring Bemaßung

O 環尺寸

O 環密封件有什么作用？

O環密封是防止液體或氣體（即介質）不良泄漏或丟失的一種手段。

O 環是最廣泛使用的密封件，因為它非常簡單易組裝，安裝空間很小。通過適當的凹槽設計和材料選擇，密封可以在長時間內在材料的溫度限制內休息和移動。



壓縮如何產生 O 型環？

在壓縮成型 = CM 過程中，在關閉由下部和上半部分組成的兩個模具的一半之前，將空白手動插入工具（形狀）中。

由于此過程非常耗時，因此主要適合生產更小的批量和更大的尺寸。



Kompressionsverfahren

壓縮方法

注射成型如何制造 O 型？在注塑（注塑 =IM 過程）中，空白自動注入工具，該工具由多個 O 環模具（腔）組成。



這種方法特別適合更高的數量和較小的尺寸。



Spritzgussverfahren

注塑

安裝了哪些類型的 O 型環？



有幾種方法可以包括 O 環?；旧?，一個根據O環橫截面的變形方向，徑向和軸向變形后進行區分。在徑向變形的情況下，還區分"外部密封"（內側凹槽、活塞密封）和"內部密封"（外側凹槽、桿密封）。在軸向變形中，凹槽位于法蘭中，用蓋板（法蘭密封）擰緊。



Einbauart Flanschdichtung

法蘭格密封/軸向萊姆

Einbauart Kolbendichtung

活塞密封/徑向密封

Einbauart Stangendichtung

棒密封/徑向密封

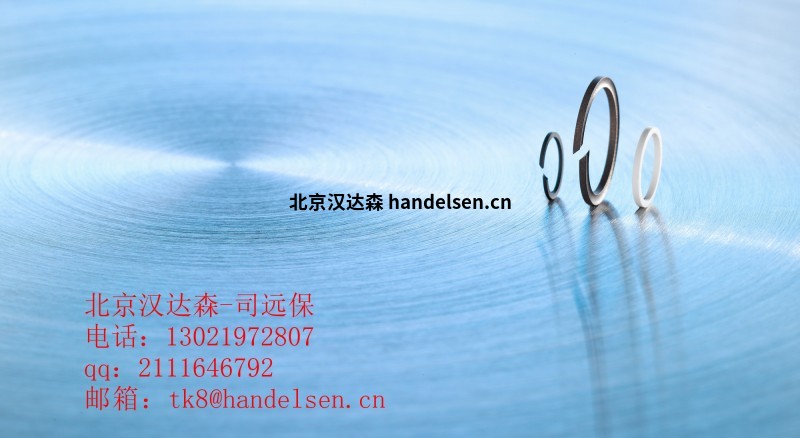

支持環用于什么用途？



當高壓發生時，支撐環可保護 O 環免受破壞，否則將密封更大的柱子。支撐環主要由 PTFE 制成。這是因為材料的有利特性：大溫度范圍從 -200 °C 到 260 °C，適當的硬度和幾乎普遍的耐媒體。PTFE 的流動行為可保護較柔軟的橡膠圈免受機械損壞。有關支持環主題的更多信息，可在我們的網站上找到。



Stützringe

為什么表面要用 O 環處理？



O-環可以進行特殊的表面處理，例如防止粘合、降低摩擦系數或簡化裝配。根據涂層工藝和應用，可能會(huì )有各種優點。有關O-Ringen精加工和表面處理主題的更多信息，可在我們的網站上找到。



Beschichtete O-Ringe

什么是沖擊硫化 O 環？



在沖擊火山 O 環中，線端在特殊設備中連接在一起，并通過適當的粘附混合物進行熱硫化。這兩種方法的缺點是沖擊和粘合部位區域的物理特性較差，與無休止的硫化 O 型環相比，耐受性更大。



什么是粘性 O 環？膠水 O 環是擠壓的線，其線圈使用膠水



在直沖擊上連接在一起。粘合劑必須適應彈性體材料以及應用條件，如.B壓力、溫度和使用的介質。





是什么使連續硫化在 O 環中成為可能？連續硫化允許在整個直徑上對 O 環進行均勻的硫化。



O 環線厚度和表面的尺寸精度符合 DIN ISO 3601 標準。因此，以這種方式生產的 O 型環與傳統生產工藝中小尺寸的 O 型環相對應。與其他方法相比，均勻的硫化不會(huì )在影響點產生弱點。這使各種應用（e.B）在高真空區域或與氣態介質一起使用時能夠進行更長期、更高質量的密封。



哪個標準適用于 O 環？

O 環根據 ISO 3601 進行標準化，此標準在德國有效，稱為DIN ISO 3601，該標準定義幾何要求、尺寸和公

差。在COG，只有精密O環在O型環領域生產和銷售。
