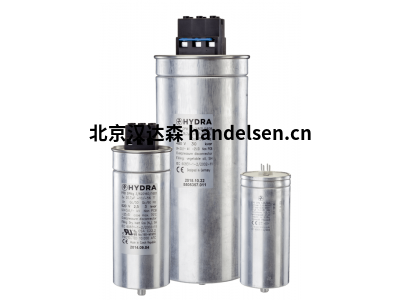

hydra-PFC電容器
一、申請
HYDRA PRB DPM (g) 三相電容器用于
低壓網絡(luò )中的無功功率補償 (PFC)
設計的。它們可用于：
- 電機、變壓器等的單獨補償
- 自動無功電流控制系統
- 匹配和失諧電容器組
2. 施工
HYDRA PRB DPM (g) 電容器由 3 個獨立的電容器組成
金屬化聚丙烯薄膜合二為一
圓柱形鋁制外殼。部分容量以三角形 (D) 或星形 (Y) 連接。這
使用三個單獨堆疊的包裝
保證低損耗、最佳浪涌電流電阻和
包裹物散熱良好。
HYDRA 電容器由不含 PCB 的植物油制成
(PRB DPM) 或充滿氣體 (PRB DPMg)。
3. 連接
通過三相接線塊進行連接
(IP20)?？梢允褂米畲髾M截面為 35 mm² 的電纜
連接。
4. 自愈
在低壓網絡(luò )中，開關操作
不允許的高電壓峰值高達 3 倍
出現電源電壓。也導致這些壓力
如果電介質擊穿，自愈效應就會(huì )變得有效。
自愈過程后電容器保持充滿狀態
運作。容量的減少微乎其微。
5. 安全
HYDRA PRB DPM (g) 配備過壓開關
配備。該過壓保護在以下情況下響應
由于許多自我修復過程而產生的內部壓力，
穿孔或其他內部缺陷約一個
固定水平增加。在這種情況下
外殼珠和電容器縱向延伸
出去。由于膨脹，預定的斷裂點在
保險絲和電容器將與電源安全斷開
切。
6. 放電
每個電力電容器必須在 3 分鐘內達到 75V
或更少出院。不得有開關、保險絲或
在電容器單元和放電裝置之間可以存在一些其他的分離裝置。
與其他電氣直接相互作用的電力電容器
資源連接哪個放電
可視為充分放電，
如果確保在上述規定的時間內排放。
HYDRA PRB DPM (g) 電容器配有放電電阻器。
技術規格：
額定電壓230 - 690V> 135,000 小時（PRB DPMg）> 150,000 小時（PRB DPM）每年 5000 次切換根據 IEC 60831-1
氣候類別
-25/60 (PRB DPM)45 / D (PRB DPMg)
最高環境溫度：55℃（PRB DPMg）60℃（PRB DPM）
最高環境溫度超過24h：45℃（PRB DPMg） 50℃（PRB DPM）
最高環境溫度超過1年：35°C（PRB DPMg）40℃（PRB DPM）
最低溫度：-25℃（PRB DPM）-45℃（PRB DPMg）
最高外殼溫度：65℃（PRB DPMg）70℃（PRB DPM）
額定頻率50/60赫茲
電容容差-5% / + 10%
過電壓Un + 10% 每天最多 8 小時Un + 15% 最多 30 分鐘。每天Un + 20% 最多 5 分鐘
電容器壽命200次Un + 30% 最多 1 分鐘
電容器壽命200次
過電流1.5 x In（包括諧波）
浪涌電流最大 200 x 輸入
測試電壓端子/端子2.15 x Un AC（2 秒）
測試電壓端子/外殼3.6 kV 交流電（10 秒）
電介質聚丙烯薄膜，自愈浸漬（填充）
DPMg：惰性絕緣氣體
DPM：植物油
損失電介質：0.2W/kvar總電容器 (50 Hz)：<0.4W/千瓦
預期壽命濕度≤95%
高度2000米
冷卻自然或強迫
安裝位置PRB DPMg：任意位置PRB DPM：垂直位置
安裝室內的
案件圓柱形，鋁制
定影螺紋螺栓 M12
最大扭矩 12Nm
終端
防護等級：IP20
端子橫截面：16mm²、25mm²、35mm²
放電電阻時間：<3 分鐘到 75V
安全裝置過壓隔離器
標準IEC 60831-1/2EN 60831-1 / 2UL 810
標稱電壓230-690 伏
標稱頻率50/60赫茲
容量公差-5% / + 10%
