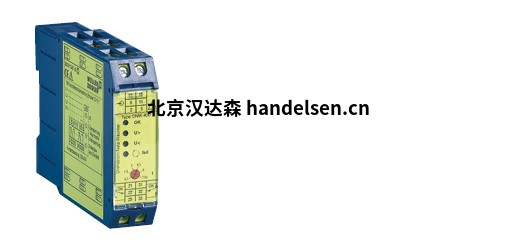

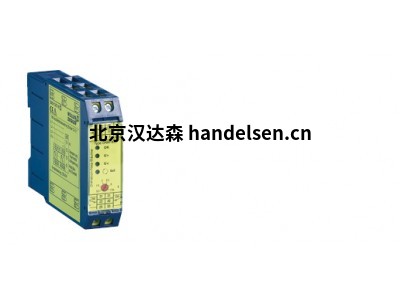

Muller Ziegler三相網絡(luò )監視器DNW100、400、500、690型：
技術數據：
輸入額定電壓 DNW 100 型適用于 3 x 100 V，（無中性線）和
3 x 100/58 V，（帶中線）
DNW 400 型適用于 3 x 400 V，（無中性線）和
3 x 400/230 V，（帶中線）
DNW 500 型用于 3 x 500 V，（無中性線）和
3 x 500/289 V，（帶零線）
DNW 690 型適用于 3 x 690 V，（無中性線）和
3 x 690/400 V，（帶中線）
額定頻率 50 Hz 和 60 Hz
過壓限值可調至 +5 %、+10 %、+15 % 或
+20 % 額定值
欠壓可調至 -5 %、-10 %、-15 % 或
-20 % 額定值
不對稱性可調至 5 %、7.5 %、10 % 或
額定值的 15%
LED 指示 U >（紅色），超過過壓限值時亮起
U <（紅色），超過欠壓限值時亮起
U >（紅色）和 U <（紅色），超過不對稱值時亮起
或者如果中立被打斷
失?。t色），如果相序錯誤（左手或
缺少旋轉場）
ok（綠色），如果值正確則亮起（繼電器通電）
滯后 額定值的 2%
繼電器釋放時間 0,3-7,5 s 可調
繼電器輸出 2 個無電位轉換觸點 250 V AC, 4 A, 1000 VA
觸點和測量輸入之間的測試電壓 4 kV
溫度范圍 -15 °C 至 +20 °C 至 +30 °C 至 +55 °C
L2 和 L3 之間的電源輸入 1,5 VA（使用 3 x 400 V 電源）
標準 EMC DIN EN 61326
機械強度 DIN EN 61 010 第 1 部分
電氣安全 DIN EN 61010 第 1 部分，外殼絕緣，
防護等級II，污染等級2，
測量類別 CAT III，額定電壓高達 300 V
（相到零線）
額定電壓高于 300 V 至 600 V 的測量類別 CAT II
（相到零線）
絕緣 DIN EN 61 010 第 1 部分，3,7 kV 50 Hz 10 s
空氣和爬電距離 DIN EN 61 010 第 1 部分
IP 代碼 DIN EN 60 529 外殼 IP 30，端子 IP 20
重量 180 克
安裝緊固 35 mm 頂帽導軌上的卡扣式緊固。符合 DIN EN 60 715
電氣連接 螺釘端子最大。 4 平方毫米
應用
三相電源監控器 DNW 用于對三線或四線電源進行全面監控
相故障、中性線中斷、三相電壓違反（高于/低于最大值/最小值）、三相不對稱
電壓和相序（旋轉磁場）。
功能
三相電源監視器連續檢查三相的電壓值是否違反設定的限值，相位
序、不對稱以及中性線完全斷相或中斷。如果發生這些錯誤之一，則輸出
繼電器在可選擇的延遲時間后斷電；但是，如果供電相 L2 或 L3 之一完全失效，繼電器會(huì )立即關閉。一旦所有值都返回到正確的范圍內，輸出繼電器就會(huì )立即通電。這
輸出繼電器的開關狀態以及發生的錯誤類型通過 LED 指示。供應被采取
從測量電壓來看，不需要輔助電壓。
