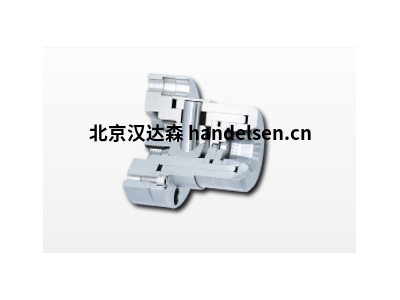

RINGSPANN完整飛輪FKH安裝方式及型號
安裝
客戶連接部件以直徑R為中心，然后用螺栓固定在表面上。
安裝時必須始終通過內圈進行驅動（驅動操作），外圈在自由轉動操作中超限。
軸的公差必須為ISO h6或j6，連接件的導向直徑R的公差必須為ISO H7或J7。
訂購示例
由輪尺寸FKh 28，帶流體動力的類型
楔塊提升和45 mm孔：
•FKh 28 ATR，d=45毫米
FKh 24 ATR：扭矩1100；外圈超限最小值3000；內環運行最小值3000；重量9.6kg
FKh 28 ATR：扭矩1800；外圈超限最小值2000；內環運行最小值2000；重量14kg
FKh 94 ATR：扭矩2500；外圈超限最小值1800；內環運行最小值1800；重量19kg
FKh 106 ATR：扭矩4200；外圈超限最小值1600；內環運行最小值1600；重量25kg
FKh 148 ATR：扭矩7000；外圈超限最小值1600；內環運行最小值1600；重量52kg
FKh 2.53 ATR：扭矩14000；外圈超限最小值1600；內環運行最小值1600；重量98kg
訂購時，請同時說明
外圈的自由輪方向
X方向視圖：
•逆時針自由或
•順時針自由旋轉
