BEHLKE開關 HTS 101-03參數詳情
HTS型系列：
THE ORIGINAL BEHLKE ®高壓開關*
示例：HTS 101-03。通用MOSFET開關，適用于0-10 kVDC / 30 Amps

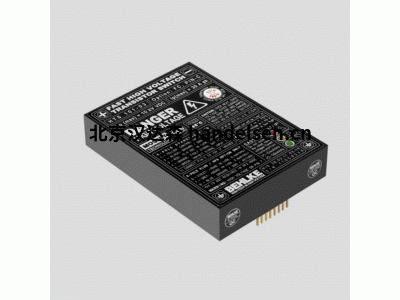

HTS 101-03 在帶
屏蔽輸入連接器（選件LS-C）的標準塑料外殼中。
交換模塊的標記
顯示了相關的用戶信息：
電氣數據，引腳連接，
序列號，MF。日期，
BEHLKE HV開關是為工業用途精心設計的。
HV連接器位于底部，可輕松連接和
連接到印刷電路板上。前側的HV尾纖或螺釘端子可選。
標準塑料外殼是一種經濟高效的
封裝解決方案，功耗
高達15瓦。更高的功率需要
足夠的冷卻選項（散熱片，
冷卻法蘭或液體冷卻）。
BEHLKE 855--423--4553
數據表的電子器件的開關模塊是真空封裝，以確保安全隔離bewteen的 高電壓和控制部分。密封性使開關不受潮氣和保證，具有很好的抗沖擊和振動性能。所述的外部覆蓋標準外殼是耐溫高達260℃（500°F）并且滿足UL-94-V0標準。有兩種澆鑄樹脂選項：符合UL-94-V0的生態友好型（標準）或阻燃劑。與澆鑄樹脂選項無關，開關單元
可以在-40°C（-40F）至75°C（167F）的溫度范圍內安全地工作，
并且具有完全的功率消耗，而不會(huì )發生任何機械變形。
屏蔽輸入
連接器（選項LS-C）
用于
長距離傳輸控制脈沖。它
也建議在EMC非常關鍵
的應用程序。微型插頭連接器是
自鎖式的，符合最高的專業
標準。
電源中包括一條長度為1m（3 ft）的已組裝連桿電纜以及一個插座。
注意：BEHLKE開關具有高級輸入濾波器，通常
在開放式接線下操作（標準：尾纖+ AMP插頭）。

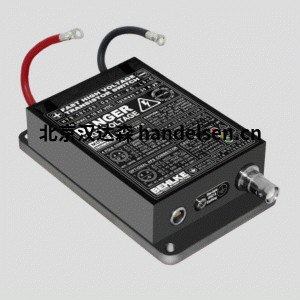

選件LS-C
1x LEMO插座
1x同軸電纜

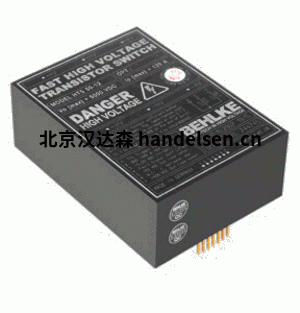

HTS 101-03
（標準連接器）
+銅散熱片選件CF
+高頻選件HFS
電壓從1到150 kV（交流和直流） 所有產品均符合RoHS要求
脈沖功率高達1500兆瓦
最大限度。功耗高達50 kW
從5 ns到無限的導通時間
連續波頻率高達3 MHz（使用DLC）
突發頻率高達10 MHz
典型抖動100到500 ps
隔離電壓從20到200 kV
單開關，推挽開關
交流開關，交流推拉開關
MOSFET，IGBT和SCR技術
可變或固定的準時
施密特觸發器特性的TTL兼容控制輸入
TTL故障信號輸出TTL禁止輸入（并非適用于所有型號）
同步I / O（并非所有型號）
內部時鐘與
觸發器同步，干擾極低
在短或不確定的控制脈沖時沒有不穩定，沒有損壞的風險
溫控器w。響應時間短
輔助電壓監控
開關頻率監控
有源輸入濾波器，具有出色的EMC
耦合電容最小
開關雜散電感極低
LED指示燈（并非所有型號）
高性?xún)r(jià)比的塑料外殼
可選的液體冷卻（ILC，DLC）
可選散熱片（銅，陶瓷）
可選的Cu冷卻法蘭（GCF）
可選的UL-94 V0阻燃劑
內部貼片生產線
自動化氣相 焊接工藝
通過自己的多軸機器人進行部分焊接
內部高性能CNC銑削
內部精密CNC彎曲
100％零件干燥
100％零件成分篩選
通過體視顯微鏡 對每個焊點進行100％光學檢查
機加工PCB高壓清潔
先進的等離子體表面處理
機械加工的真空灌封工藝可實現100％無氣泡封裝
