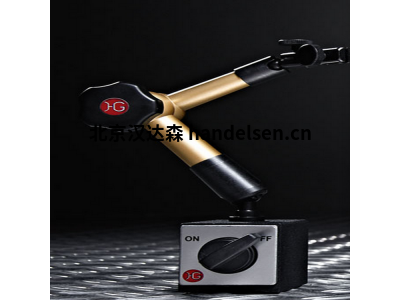

德國Horger Gassler測量支架





國內常用的磁性表座分類：
1、Horger Gassler液壓式測量支架

 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性?shī)A緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上

2.Horger Gassler機械測式量支架

 機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非?？焖俸褪孢m地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。

產品特點：

Horger Gassler液壓式測量支架

舉例說明




1.液壓測量支架大小220(工作半徑220mm)
液壓測量支架尺寸220mm
鎖模力產生            液壓
物料                  陽極氧化鋁拋光易切削鋼/塑料星形旋鈕
球關節臂              M6內螺紋
球關節腳              M8外螺紋
保持力的標準應用      7KG
保持電源安全相關應用  5KG
L1                    88mm
L2                    132mm
半徑                  220 mm
標準磁鐵（LxWxH）     60x50x55 mm
粘合力標準磁鐵        800 N可切換
測量臺                直徑8mm H7和燕尾



根據下面配件，可以確認產品貨號
108399 三腳架
108400 三腳架+測量喙，微調
108420 三腳架磁鐵+測量喙，微調

3.液壓測量支架大小260(工作半徑260mm)

4.液壓測量支架大小300(工作半徑300mm)

5.液壓測量支架大小400(工作半徑400mm)

6.液壓測量支架尺寸550(工作半徑550mm)
