BEHLKE高速高壓開關

我們正在設計和制造快速高壓固態交換模塊的單推拉開關配置，在MOSFET，SiC，IGBT，MCT和提利斯托技術，為交流和直流，電壓高達200千伏。固態交換機程序分為兩個基本類別：固定時間開關（產品組 A 到 B4）和具有可變時間開關（產品組 C1 到 C8）。固定時間的開關非常經濟高效，主要用于簡單的充電或放電電路。
由于其出色的 EMC 特性，它們是發電機電路中用于阻尼振蕩的理想開關元件，特別是與 FDA 系列的快速自由輪式二極管有關。具有固定時間的開關也是首選，如果應用程序需要極端 di/dt 的，非?？斓碾妷荷仙龝r(shí)間或非常短的脈沖。

與固定時間的開關相比，具有可變正時開關具有真正的中繼行為，因此更普遍適用。它們是具有可變脈沖寬度、可變工作周期或需要無限按時處理的應用中的理想之選。推拉開關最好用于生成真正的測形方波脈沖，具有快速的上升和下降時間，通常與電容負載有關。與單個開關的設置相反，推拉電路不需要工作電阻器，因此在更高工作頻率下的高壓功耗效率要高得多。
由于沒有工作電阻器，輸入能量存儲電容器的大小可以減少到最低，而不會(huì )對生成脈沖的頂部平整度產生負面影響。
因此，推拉開關是方波脈沖應用的理想選擇，對脈沖形狀要求很高。BEHLKE 切換模塊總是被電隔離。它們可用作正電壓和負電壓的高邊開關。如果電壓極性必須在操作過程中改變（例如在具有正負離子累積的 TOF 測速儀中），則會(huì )考慮交流開關技術。
交流開關可作為單拉開關和推拉開關提供。BEHLKE 開關的控制始終通過簡單的 TTL 信號實現。內部控制和安全電路提供控制脈沖成型、超頻和溫度保護。開關不能被錯誤地控制。

他們總是處于完全的狀態或狀態外，從不在兩者之間，即使在最壞的操作條件下。此外，打開或關閉上升時間不能受到任何外部影響，這保證了非常高的開關再現性和非常好的長期可靠性，整個應用電路。
具有可變按時交換機的控制電路具有額外的抑制輸入，允許外部連接到電流傳感器、外部熱電圖或其他外部安全電路。所有開關均具有可選冷卻功能，如改進的導熱率（選項 ITC）、非導電陶瓷冷卻表面（選項 CCS）、隔離銅冷卻法蘭（選項 GCF）、非導電陶瓷冷卻法蘭（選項 GCF-CER），或銅（選項 CF）或輕質石墨材料（選項 CF-GRA）中的非隔離冷卻鰭。對于日冕關鍵應用，冷卻鰭也可以由非導電高性能陶瓷（選項CF-CER）制成。

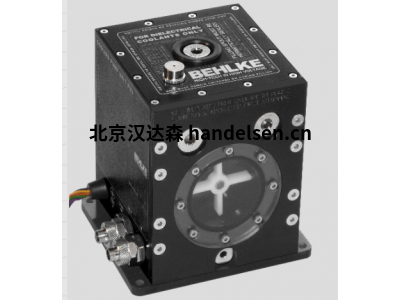

如果空氣冷卻達到極限，則應用液體冷卻。液體冷卻有兩種方法：間接液體冷卻（選項 ILC）和直接液體冷卻（選項 DLC）。間接液體冷卻具有中等冷卻效率，專為簡單的導電和非導電冷卻劑（如自來水或去電離水）而設計。
更高效和更適合高頻操作的莫是直接液體冷卻（選項DLC），它利用全氟化聚醚（PFPE）、珀氟碳化合物（PFC）或氫氟化物（HFE）作為非導電冷卻劑?？筛鶕筇峁┚哂袉为氹姎夂蜋C械修改的定制開關。請咨詢貝赫克或發送技術查詢。
高速高壓脈沖器：標準高壓脈沖器程序基于 HTS 型號系列的 BEHLKE HV 固態開關。
