意大利UNIMEC升降機產品系列 詳介

　　UNIMEC成立于1981年，由于對工作的一貫熱情和對產品的熱愛，經過25年的歷史，已經成為高品質齒輪箱、減速箱的代名詞。UNIMEC總部位于意大利的米蘭，工廠占地約15000平方米，時至今日，仍然是行業中的領先者。

　　意大利UNIMEC升降機產品系列如下

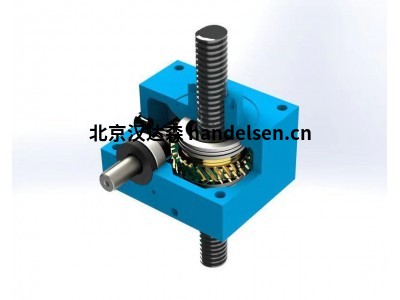

　　梯形螺旋升降機

　　易用性和高可靠性使 UNIMEC 梯形螺旋升降機適用于多種用途。它們可用于提升、拉動、移動或對齊任何類型的負載，具有其他處理方法幾乎無法實現的完美同步。UNIMEC 梯形螺旋升降機是絕對不可逆的，也就是說，它們無需任何制動器或其他鎖定系統即可支撐所施加的負載。

　　螺旋千斤頂可以單獨使用或成組使用，與軸、接頭和/或錐齒輪箱正確連接。它們可以由不同的電機驅動：電動、交流或直流，以及液壓或氣動馬達。它們也可以手動驅動或使用任何其他類型的變速箱。除了以下頁面所示的型號外，UNIMEC 還可以生產定制設計的螺旋升降機以滿足所有要求。

　　UNIMEC 梯形螺旋升降機采用創(chuàng )新技術設計和制造，以提供一種在傳動裝置方面具有最先進水平的產品。最高的質量和 37 年的豐富經驗能夠滿足最苛刻和最復雜的要求。外表面完全機械加工，零件組裝時特別小心，以允許應用項目可能需要的支撐、法蘭、銷或任何其他組件。即使在最艱苦的操作條件下，整個產品線中雙導軌的應用也提供了非常好的運行效率。

　　特殊的密封系統使內齒輪能夠在潤滑劑浴中運行，從而保證它們的使用壽命長。

　　齒隙梯形螺旋升降機

　　BACKLASH ON蝸桿

　　的蝸桿-蝸輪聯接器具有小程度的游隙。由于減速比和從旋轉運動到平移運動的轉變，該齒隙在絲杠的線性定位中成為小于 0.05 mm 的誤差。

　　TP 型號中

　　的橫向間隙 螺紋主軸和蝸輪聯軸器具有自然且必要的橫向間隙，在下圖中用 A 表示。雙串行導軌的使用允許最小化所述間隙的實體，同時保持主軸和支撐螺母軸線對齊。聯軸器上的角間隙在主軸端部配件上轉換為線性量度，其值取決于螺旋升降機的尺寸并根據主軸本身的長度而增長。牽引負載往往會(huì )減少這種間隙，而壓縮負載會(huì )產生相反的效果。

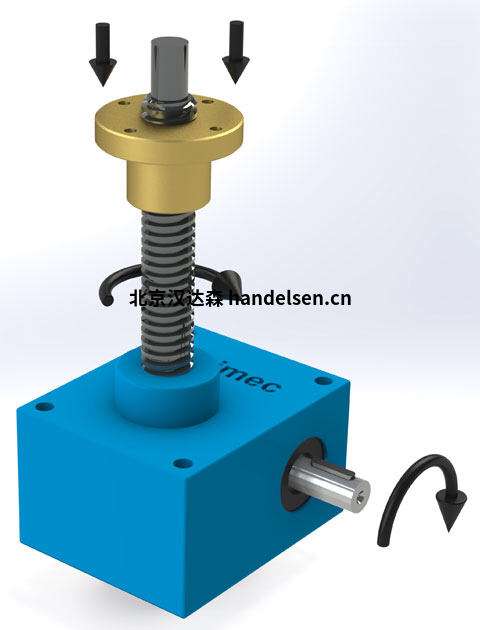

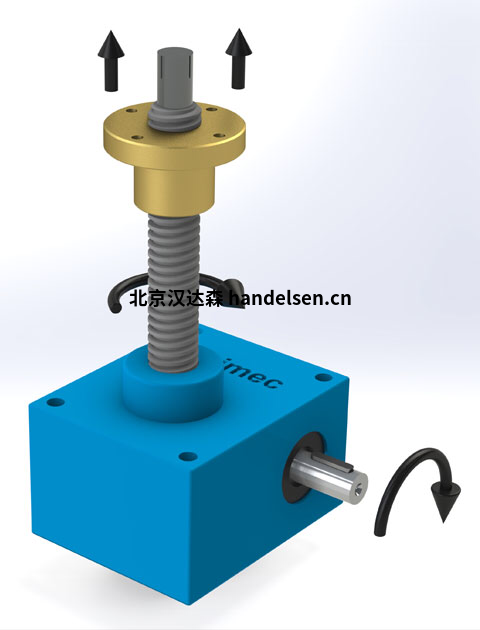

　　TPR 模型中的橫向間隙

　　在 TPR 模型中，主軸和蝸輪通過雙銷鎖定。UNIMEC 通過合適的機器執行此操作，該機器在兩次鉆孔和隨后的銷插入過程中保持兩個部件的軸重合。因此，絲杠旋轉使由于同心度誤差引起的振蕩最小化。為了正確操作，用戶必須提供能夠保持主軸和導螺母對齊的解決方案。導軌可以在外部或直接牽涉到導螺母的結構，如下圖所示。

　　軸向間隙

　　在B中的絲杠和其支撐螺母(一個蝸輪或一個引導螺母)之間的軸向間隙由天然的和必要的公差表征這種聯接器而引起的。出于施工目的，只有在負載改變其應用方向的情況下才重要。對于可能存在往復牽引和壓縮載荷的應用，因此需要補償軸向間隙，可以應用間隙減小系統。在任何情況下都不得強行減小軸向間隙，以免絲杠和支撐螺母被卡住。

　　潤滑梯形螺旋升降機

　　內部潤滑

　　內部傳動裝置對殼體的潤滑在批量生產中使用長效潤滑脂：TOTAL MARK CA。它是一種基于磺酸鈣的極壓潤滑劑。相反，尺寸 183 使用的是 TOTAL MULTIS MS 2，它是一種鈣皂潤滑脂，也適用于極端壓力。在任何情況下，都可以預見所有尺寸(183 除外)的塞子，以防潤滑劑加滿。下面列出了套管內潤滑劑的技術規格和應用領域。

　　潤滑劑 應用領域 工作溫度 [°C]* 技術規格

　　UNIMEC MARK CA 標準 -15 : +130 DIN 51502：OGPON -25

　　ISO 6743-9：L-XBDIB 0

　　總多 MS2 標準 (taglia 183) -15 : +100 DIN 51502：MPF2K -25

　　ISO 6743-9：L-XBCEB 2

　　總內華達 HT/AW-1 食品 -10：+150 NSF-USDA：H1

　　* 工作溫度介于 80°C 和 150°C 之間時，應使用Viton 密封件;

　　對于高于 150°C 和低于 -20°C 的溫度，建議聯系我們的技術辦公室。

　　絲杠

　　最終用戶負責絲杠的潤滑，必須使用粘性潤滑劑進行潤滑，對極端壓力上癮：

　　潤滑劑 應用領域 工作溫度 [°C]* 技術規格

　　UNIMEC MARK CA 標準 -15 : +130 DIN 51502：OGPON -25

　　ISO 6743-9：L-XBDIB 0

　　總內華達 EP 1000 食品 0 : +130 NSF-USDA：H1

　　* 工作溫度介于 80°C 和 150°C 之間時，應使用Viton 密封件;

　　對于高于 150°C 和低于 -20°C 的溫度，建議聯系我們的技術辦公室。

　　潤滑螺桿是螺旋升降機正常運行的重要決定因素。必須定期進行，以確保接觸部件之間始終保持清潔的潤滑劑涂層。潤滑不足，使用不含極壓添加劑的油或潤滑不當會(huì )導致異常過熱和隨之而來的磨損現象，這自然會(huì )降低螺旋升降機的使用壽命。如果看不到螺旋升降機或螺紋軸被保護裝置覆蓋，則有必要定期檢查潤滑條件。對于比相關圖表中顯示的更重的任務，建議聯系我們的技術辦公室。

　　處理梯形螺旋升降機

　　電動操作

　　電機可用于該系列的所有插孔。作為標準生產，對于IEC統一電機，可以將它們直接連接到尺寸在204到8010之間的螺旋升降機?？梢詾橐簤?、氣動、無刷電機以及直流電機制作特殊法蘭，永磁電機、步進電機等特殊電機。在無法直接驅動螺旋千斤頂的情況下，可以預見通過鐘罩和接頭的連接。在特殊情況下，也可以對 183 號和 8010 號以上的尺寸進行電動化。功率曲線確定，在單位服務系數的情況下，對于每個螺旋升降機，輸入功率根據尺寸、比率、動態負載和線速度。

　　手動操作

　　該系列的所有螺旋千斤頂均可手動操作。顯然，通過進一步減小螺旋升降機或增加手輪的半徑，可以手動處理更大的負載。

　　旋轉方向

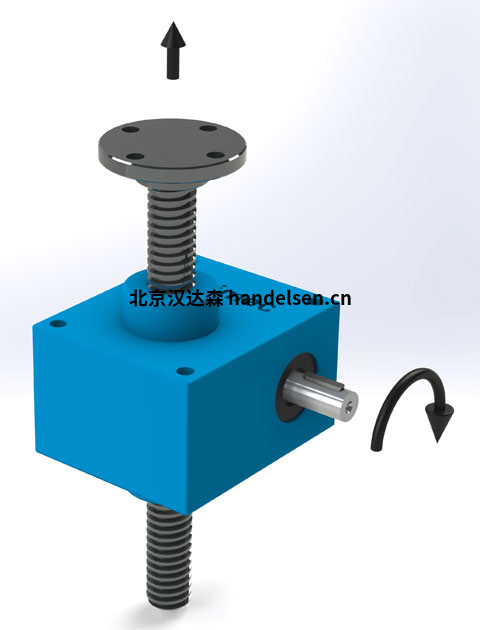

　　旋轉方向和相應的直線運動如下圖所示。在標準條件下，UNIMEC 提供配備右手蝸桿的螺旋升降機，圖 1 和圖 2 中所示的運動與之對應。根據要求，可以使用左旋蝸桿，圖 3 和圖 4 中所示的運動對應于該蝸桿。絲杠與左旋或右旋蝸桿之間的組合導致下表中列出的四種組合。我們提醒，UNIMEC 的標準生產不包括電動左旋蝸桿。

　　蝸桿 DX DX SX SX

　　螺紋主軸 DX SX DX SX

　　蝸桿上的直接機動化 可能的 可能的 不可能的 不可能的

　　處理 1-2 3-4 3-4 1-2
