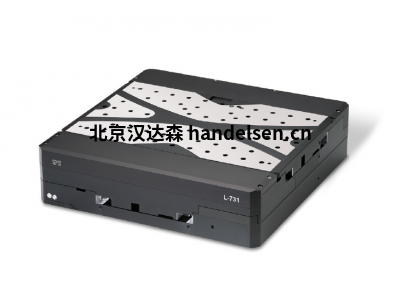

Physik Instrumente L-731 精密XY位移平臺 規格參數

Physik Instrumente L-731 精密XY位移平臺 規格參數

王鈺 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales21@handelsen.cn

高運動精度和穩定性

行程為205毫米×205毫米(8")

速度達90毫米/秒

增量編碼器分辨率為10納米

單向重復精度達0.1微米

兩相步進電機或直流電機

20000次脈沖/分辨率的旋轉編碼器

采用增量編碼器實現直接位置測量

非接觸式光學編碼器以極高的精度直接在運動平臺上測量實際位置，因此非線性效應、機械作用或彈性形變不會(huì )對位置測量造成影響。

光學限位和參考點開關。

交叉滾子軸承

利用交叉滾柱軸承，滾珠軸承中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱軸承的另一個特征是高導向精度和負載能力。力導向滾動體保持架防止線性導向蠕變。

驅動器類型

兩相步進電機可實現高轉矩（即使低速時）和高分辨率

直流電機可實現高速度穩定性、低振動和高速

可按需提供其他行程。

應用領域

工業和科研。計量、檢驗、工業顯微鏡學

訂購信息

L-731.40SD 精密XY位移平臺，310毫米 × 310毫米寬度，205毫米 × 205毫米行程，2相步進電機

L-731.4ASD 精密XY位移平臺，310毫米 × 310毫米寬度，205毫米 × 205毫米行程，2相步進電機，帶正弦/余弦信號傳輸的線性編碼器，20微米傳感器信號周期

L-731.44SD 精密XY位移平臺，310毫米 × 310毫米寬度，205毫米 × 205毫米行程，2相步進電機，帶A/B正交信號傳輸的線性編碼器，10納米傳感器分辨率

L-731.093132 精密XY位移平臺，310毫米 × 310毫米寬度，205毫米 × 205毫米行程，直流電機, 旋轉編碼器

L-731.093111 精密XY位移平臺，310毫米 × 310毫米寬度，205毫米 × 205毫米行程，直流電機，帶正弦/余弦信號傳輸的線性編碼器，20微米傳感器信號周期

L-731.093112 精密XY位移平臺，310毫米 × 310毫米寬度，205毫米 × 205毫米行程，直流電機，帶A/B正交信號傳輸的線性編碼器，10納米傳感器分辨率
