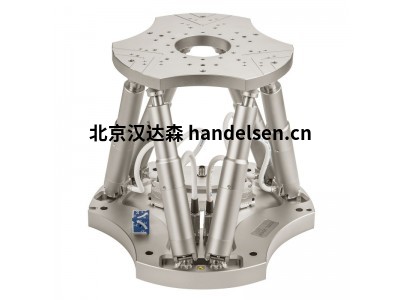

德國PI H-840G2IHP 六足工作臺

德國PI H-840G2IHP 六足工作臺
高達 20 納米步

仲宇 QQ：3254435935   手機：13002495941 電話：010-64714988-225 傳真：010-64714988-668 郵件：tk9@handelsen.cn

裝載能力為 40 kg

行程范圍為 ±50 毫米 / ±30°

可重復性±0.1μm

BLDC 電機

以任何方向工作

X、Y 和 Z 中的 20 nm 步數確保 H-840。G2IHP 滿足了生產和測量技術中對對齊和定位應用的最高要求。與整個 H-840 六足動物系列一樣，設計和布局非常堅固，提供長距離旅行，使任務更加靈活。



每份裝運中都包含一份關于步數大小的測量報告。



H-840 的數據表中列出了其他變體，例如具有絕對編碼器或高動態的變種。



六度自由的平行運動設計使其比可比的串行運動系統更緊湊、更硬。與串行（即堆疊系統）相比，其優點主要是路徑精度和可重復性要好得多。此外，移動質量較低，允許改進動態性能，并且對于所有運動軸都是相同的。電纜管理不是問題，因為電纜不會(huì )移動。



PI 六足動物模擬工具

模擬軟件模擬六足動物的工作空間極限和負載容量。因此，即使在購買之前，您也可以檢查特定的六足動物模型是否可以處理應用程序中發生的負載、力和扭矩。為此，模擬工具考慮了六足動物的位置和運動以及樞軸點和幾個參考坐標系統。



使用無刷直流電機 （BLDC）

無刷直流電機特別適合高旋轉速度。它們可以非常精確地控制，并確保高精度。因為他們免除滑動接觸，他們運行平穩，是無磨損的，因此實現長壽。



應用領域

研究和工業。用于工具檢查、生命科學、微制造、微操縱、工業對齊系統。用于光學元件的組裝、對齊和檢查。

在過去的四十年里，PI（Physik Instrumente）已經發展成為納米定位技術的領先制造商。我們創(chuàng )業活動的關鍵因素和動力始終如一：為客戶找到最佳的解決方案。PI（Physik Instrumente）位移平臺以產品的質量著稱，多年來一直是世界精密定位技術市場的領導者之一。其中最重要的內容是國際PI大家庭內部的團隊精神，這種精神建立在相互理解和支持的基礎上，克服了國際界限和功能限制。

PI在全球范圍內擁有1000多名員工，靈活的垂直一體化組織使Physik Instrumente滑動平臺幾乎可以滿足創(chuàng )新精密定位技術領域的任何要求。
PI 不僅開發并生產廣泛的定位階段和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI 還將這些解決方案適應客戶特定的應用或為運動和定位提供成品子系統。
控制是一個重要的系統組件，也由 PI 提供。這不僅提供了復雜的控制概念，而且還為應用環境提供了硬件和軟件界面。
無論是標準產品還是全新的開發，無論是 OEM 驅動還是集成系統，目標始終是為每一個可能的應用提供最佳解決方案。


訂購信息

H-845.D11

重載六足裝載1000 kg負載，行程范圍±110 mm（X，Y），±50 mm（Z），最大速度20毫米/秒。電纜組9米，帶用于六腳架的六自由度控制器，包括控制兩個附加軸，TCP / IP和RS-232接口

H-845.D21

重載六足用于1000 kg負載，行程范圍±170 mm（X，Y），±105 mm（Z），最大速度20毫米/秒。電纜組9米，帶用于六腳架的六自由度控制器，包括控制兩個附加軸，TCP / IP和RS-232接口
