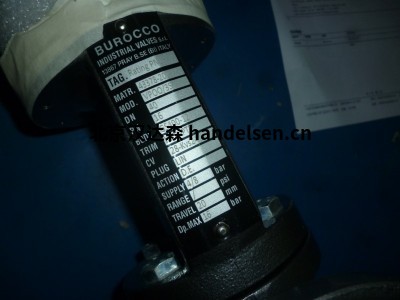

Burocco-VSP/VSL系列球閥

Burocco-VSP/VSL系列球閥

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

產品參數：

    布魯克VSP 、VSL閥門可截流多種流體- 蒸汽、水、非爆炸性氣體、腐蝕性流休、顏料、化學品等.為此，這類閥們可用于不同領域， 如紡織印染廠、化學品廠、水處理廠、食品廠、一般工廠.

根據客戶要求， 可將閥門用于特殊領域.

產品參數：

關斷方式

-標準2/3 通總通道

-標準4/5 通全部/部分通道

尺寸

-DN 10 (3/8") - DN 50 (2") 雙/三通型

-根據需要,可提供DN65(1/2")-DN100(2") -雙通型

等級

-PN 16/25/40

工作溫度

-從零下25'C 至零上170.C

閥體材料

-AISI316L 不銹鋼

球體(1)

-AISI316L 不銹鋼

-標準鉆孔"I、T、L、X、LL"

-特殊鉆孔"LLX 、TLA 、LA 、TA"

閥桿

-AISI316L 號不銹鋼

閥座

-蓄能型 PTFE

-蓄能型 PTFE/CG

連接方式(2)

-氣密螺紋ISO 228 (FF)

-法蘭PN10(F10)-ANSI150(FA1)

-根部承插焊(SW)、對接焊(BW)

-根部卡頭(CL)

-軟管接頭(PG)

-歧管系統卡環(CG)

氣動作用方式(VSP 系列〉

旋轉執行機構， 最低4bar、最高10 bar .

-DE 雙作用

-SE 單作用

-材料：陽極處理鋁合金

-氣缸：φ32、φ52 、φ63、φ75、φ83、φ110

-密封圈：NBR,

-電流設備：定位指示器.

-附件：磁傳感器、接近傳感器、微動開關盒、電磁閥、氣動/電動-氣動定位器

單作用式的耗氣量

-氣缸φ32=0,12 NI

-氣缸φ52=0,25NI

-氣缸φ63=0,40 NI

氣缸φ75=0,60NI

-氣缸φ83=0,88NI

-氣缸φ110 =1,90 NI

手動用方式(VSL 系列) (3)

-旋轉連桿

-止動旋轉連桿


備注

(1）根據客戶要求，可采用特殊材料.

(2) 根據客戶要求，可提供其他類型的端連接.

(3) 可提供不帶連桿的閥門，

閥門尺寸表

VSL/BW-DN25-A ISI 316 L-PN25-NO

有關閥門選型及規格確定情況，請聯系我公司技術部適用場合

由于球閥通常用橡膠、尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受到閥座密封圈材料的限制。球閥的截止作用是靠金屬球體在介質的作用下，于塑料閥座之間相互壓緊來完成的（浮動球球閥）。閥座密封圈在一定的接觸壓力作用下，局部地區發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證球閥的密封性能。

又由于球閥的閥座密封圈通常采用塑料制成，故在選擇球閥的結構和性能上，要考慮球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用球閥，更應注意耐火和防火。

通常，在雙位調節、密封性能?chē)栏?、泥漿、磨損、縮口通道、啟閉動作迅速（1/4轉啟閉）、高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。

球閥也適用于輕型結構、低壓截止（壓差?。?、腐蝕性介質的管路系統中。在低溫（深冷）裝置和管路系統中也可選用球閥。在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。在要求具有調節性能時，需選用帶V形開口的專用結構的球閥。在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的球閥。
